| MOQ: | 1 |
| 가격: | USD 2.99-9.99 PER PIECE |
| 표준 포장: | 진공 |
| 배달 기간: | 10 작업 일 |
| 지불 방법: | T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 45000개 부분 |

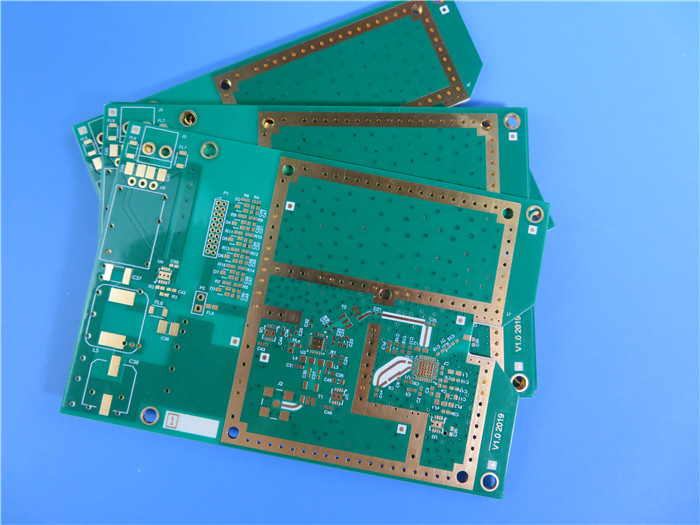

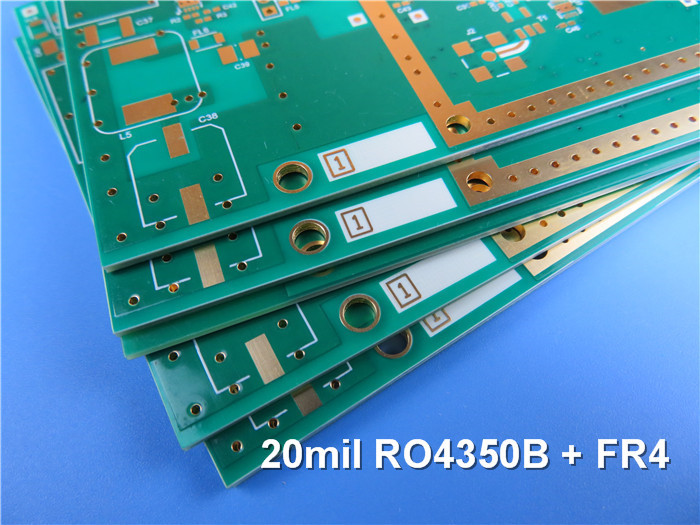

하이브리드 PCB |블라인드를 통해 20mil RO4350B + FR4로 제작된 혼합 재료 4층 PCB
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
여러분, 안녕하세요,
지난 기사에 이어 오늘 우리는 20mil RO4350B와 FR-4 혼합에 대해 이야기할 것입니다.

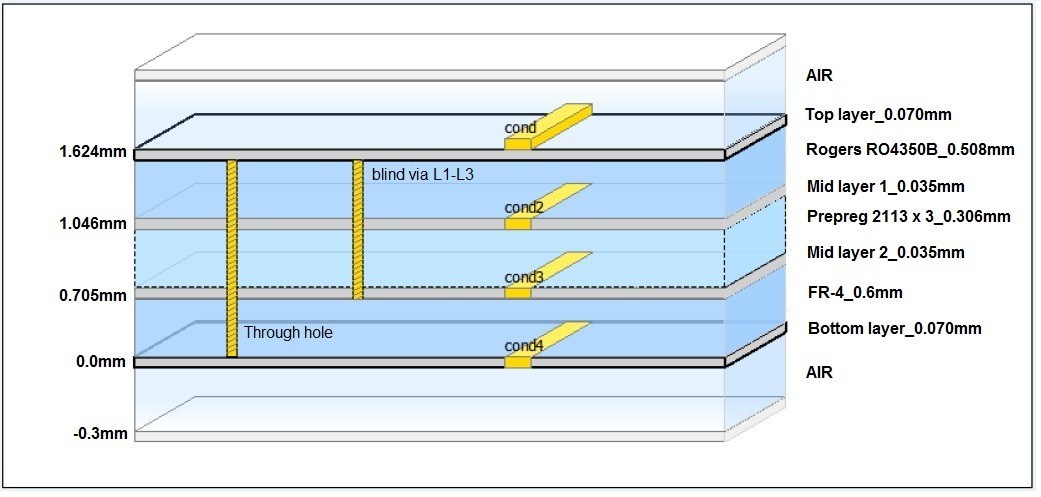

대부분의 상황은 고주파 물질이 신호 전달의 역할을 하는 것입니다.스택업을 봅시다.
레이어 1에서 레이어 2는 20mil(0.508mm) RO4350B 고주파 재료의 코어이고 신호 전송 라인은 첫 번째 레이어 구리에 있고 레이어 3에서 레이어 4는 에폭시 유리 소재의 또 다른 코어입니다.2개의 코어는 한 장의 접착제(프리프레그)로 접착됩니다.
기본 사양
기본 재료: RO4350B 0.508mm + FR4 0.6mm + PP 0.306mm
레이어 수: 4개의 레이어
패널: 75mm x 82mm = 1종 = 1개
표면 마무리: 침지 금
구리 무게: 외부 층 70 um/ 내부 층 35 um
솔더 마스크 / 범례: 녹색 / 흰색
최종 PCB 높이: 1.6mm
표준: IPC 6012 클래스 2
포장: 선적을 위해 20개의 패널이 포장됩니다.
리드 타임: 10일
유효 기간: 6개월
기능 및 이점
1) 유전 상수의 온도 계수는 모든 회로 기판 재료 중 가장 낮기 때문에 온도에 민감한 응용 분야에 이상적입니다.
2) RO4350B는 넓은 주파수 범위에서 안정적인 유전 상수를 나타냅니다.따라서 광대역 응용 분야에 이상적인 기판입니다.
3) 모든 FR4 보드의 스택업에 대한 신호 무결성 성능 향상;
4) ISO9001, ISO14001, IATF16949, UL 인증 공장
5) 대량 생산 능력에 대한 프로토타입;
애플리케이션NS
믹서, 레이더 데이터 수집 변환기, 스펙트럼 확산, 듀플렉서
매개변수 및 데이터 시트
| PCB 크기 | 125mm x 125mm = 1종 = 1개 |
| 보드 유형 | 다층 PCB |
| 레이어 수 | 4개의 레이어 |
| 표면 실장 부품 | 예 |
| 스루 홀 부품 | 예 |
| 레이어 스택업 | 구리 ------상층 0.070mm(2온스) |
| RO4350B 0.508mm | |
| 구리 ------ 일반 0.035mm | |
| 프리프레그 2113 X 3, 0.306mm | |
| 구리 ------ 일반 0.035mm | |
| FR-4 0.6mm | |
| 구리 ------- 하단 레이어 0.070mm(2oz) | |
| 기술 | |
| 최소 추적 및 공간: | 5.5mil / 7.2mil |
| 최소/최대 구멍: | 0.4mm / 5.7mm |
| 다른 구멍의 수: | 15 |
| 드릴 구멍의 수: | 172 |
| 밀링된 슬롯 수: | 0 |
| 내부 컷아웃 수: | 없음 |
| 임피던스 제어: | 해당 없음 |
| 금 손가락의 수: | 해당 없음 |
| 보드 재료 | |
| 유리 에폭시: | RO4350B Tg280℃, er<3.48, Rogers Corp.;FR-4 IT158, ITQ |
| 최종 포일 외부: | 2.0온스 |
| 최종 포일 내부: | 1.0온스 |
| PCB의 최종 높이: | 1.6mm ±10% |
| 도금 및 코팅 | |
| 표면 마감 | 이머젼 골드 |
| 솔더 마스크 적용 대상: | 상단 및 하단 측면 모두 |
| 솔더 마스크 색상: | 녹색 |
| 솔더 마스크 유형: | LPI, 타이요 PSR-2000GT600D |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 상단 및 하단 측면 |
| 구성요소 범례의 색상 | 흰색, IJR-4000 MW300, Taiyo 브랜드 |
| 제조업체 이름 또는 로고: | 도체 및 다리가 있는 자유 영역의 보드에 표시 |
| 을 통해 | 도금된 관통 구멍(PTH), 최소 크기 0.4mm. |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
|
|
