하이브리드 RF와 고주파 4-레이어 회로판은 침적식 주석으로 16 밀리리터 RO4003C+FR4를 토대로 했습니다

하이브리드 RF 및 고주파 4층 회로 보드 16mil RO4003C + FR4에 구축

(인프린트 회로 보드는 맞춤형 제품입니다, 그림과 표시된 매개 변수는 참조를위한 것입니다)

안녕하세요

오늘 우리는 RO4003C의 16mil 코어로 만들어진 4층 고주파 PCB에 대해 이야기 할 것입니다.

보드는 4층 구조로 설계되었습니다. 4층 PCB는 비교적 간단하고 저렴하기 때문에 새로운 시장을 개척하는 데 도움이 됩니다.

먼저 스파이크를 보자.

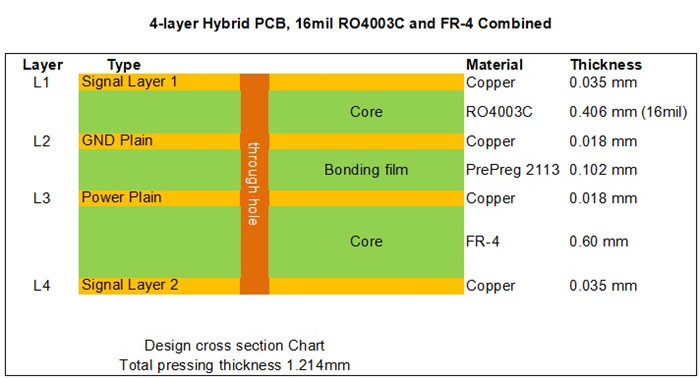

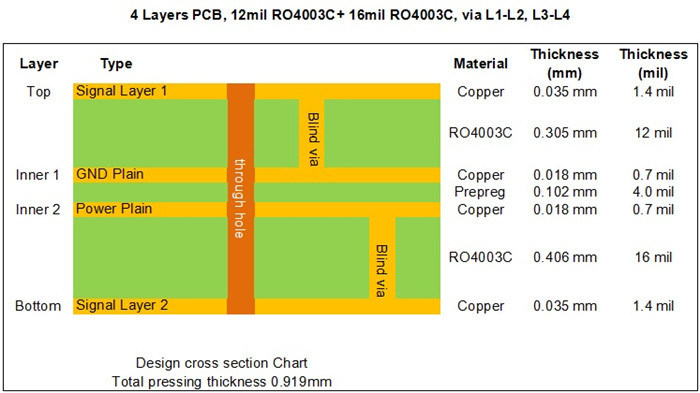

스택에서 볼 때, 우리는 1층에서 2층까지 그리고 4층에서 3층까지RO4003C의 12mil 핵그리고RO4003C의 16 밀리 코어, 코어는 회로 보드의 RF 라인의 전기 길이에 매우 중요한 고정 된 두께를 가지고 있으며 2 개의 코어는 결합 필름 -Prepreg에 의해 결합됩니다.

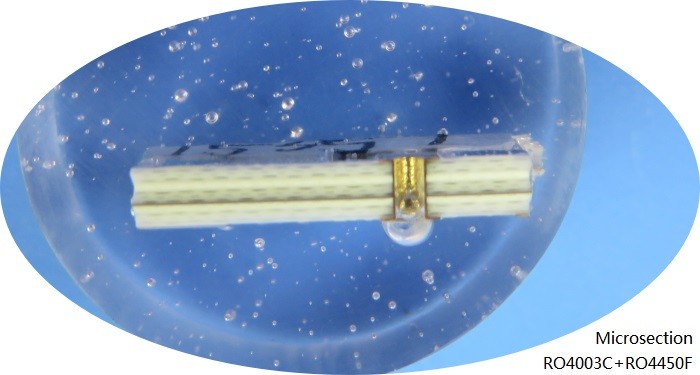

현재는2가지 종류의 PP다층 고주파 PCB에 사용된다. 즉 FR-4 다이렉트릭과 고주파 다이렉트릭,RO4450F, Cuclad 6250, Taconic FastRise-28 (FR-28)등등

안쪽 층의 구리 무게는 1/2 온스, 바깥층은 1 온스입니다.맹인 비아스는 두 코어에 구멍을 뚫고.

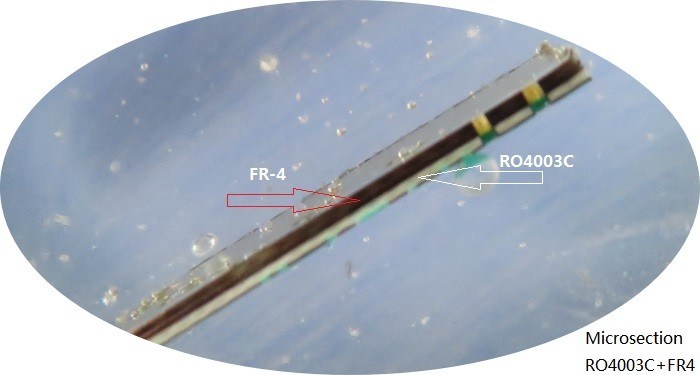

2ⁿ보드는 혼합 PCB입니다. FR-4는 3층과 4층에 사용되며, L1과 L2의 고주파 기판에서 고주파 신호를 전송합니다. 실제 응용 분야에 따라다이렉트릭 물질과 FR-4의 두께를 조절할 수 있습니다..

16 밀리 RO4003C 하이브리드 PCB의 적용은 모듈 오실로스코프, 안테나 조합기, 균형 증폭기, 4G 안테나 등으로 광범위합니다.

16mil RO4003C 하이브리드 PCB의 장점은 다음과 같습니다.

1) RO4003C는 넓은 주파수 범위에서 안정적인 변압력을 나타냅니다. 이것은 광대역 응용 프로그램에 이상적인 기판이됩니다.

2) 고 주파수 애플리케이션에서 신호 손실을 줄이는 것은 통신 기술의 개발 요구를 충족시킵니다.

3) 모든 소손실 재료를 사용하는 스택업에 비해 비용 절감

RO4003C의 표준 두께는 0.008 ′′ (0.203mm), 0.012 ′′ (0.305mm), 0.016 ′′ (0.406mm), 0.020 ′′ (0.508mm), 0.032 ′′ (0.813mm) 및 0.060 ′′ (1.524mm) 이다.이 두께는 집에서 사용할 수 있습니다.환영합니다..

로저스 4003C (RO4003C) 의 데이터 시트
