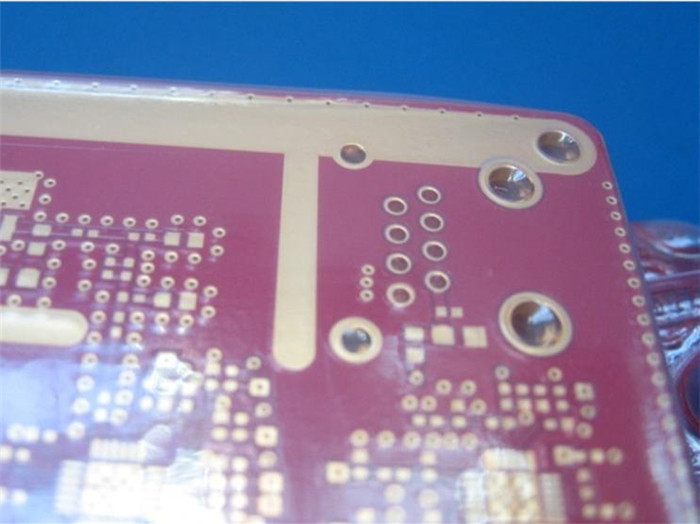

하이브리드 10층 PCB Rogers RO4350 6.6mil+FR4 하이브리드 PCB(레드 솔더 마스크 및 이머전 골드 포함)
(PCB는 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
여러분, 안녕하세요,
안녕하세요!
오늘은 RO4350B 및 FR-4를 기반으로 하는 10층 하이브리드 PCB 유형에 대해 이야기하고 있습니다.이 보드는 고이득 애플리케이션에 사용됩니다.

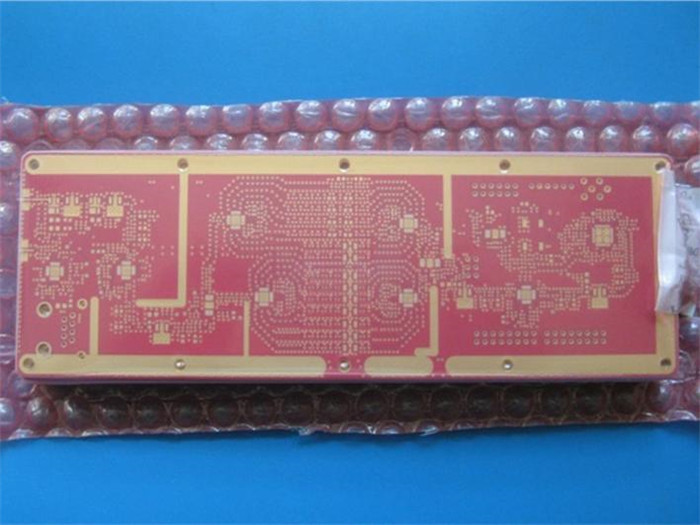

각 층에 연결된 관통 구멍만 있기 때문에 보드는 실제로 간단합니다.완성 높이는 1.7mm 두께입니다.패드와 구멍은 침지 금도금, 표면은 빨간색 솔더 마스크입니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 20개의 보드는 배송을 위해 포장됩니다.
애플리케이션
전치 증폭기, WiFi 증폭기, 중계국 및 RF 송수신기 등
우리의 장점
1) 연구 개발, 판매 및 마케팅에 대한 핵심 역량에 집중할 수 있도록 지원합니다.
2) 30000 평방 미터 월 기능;
3) 프로토타입에서 대량 생산에 이르기까지 PCB 요구 사항 충족
4) 신속하고 정시 납품;
5) IATF 16949(2016), ISO14001(2015), ISO9001(2015), UL 인증 공장.
매개변수 및 데이터 시트
| PCB 크기 | 210x85mm=1PCS |
| 보드 유형 | |
| 레이어 수 | 다층 PCB, 10층 PCB |
| 표면 실장 부품 | 예 |
| 스루 홀 부품 | 예 |

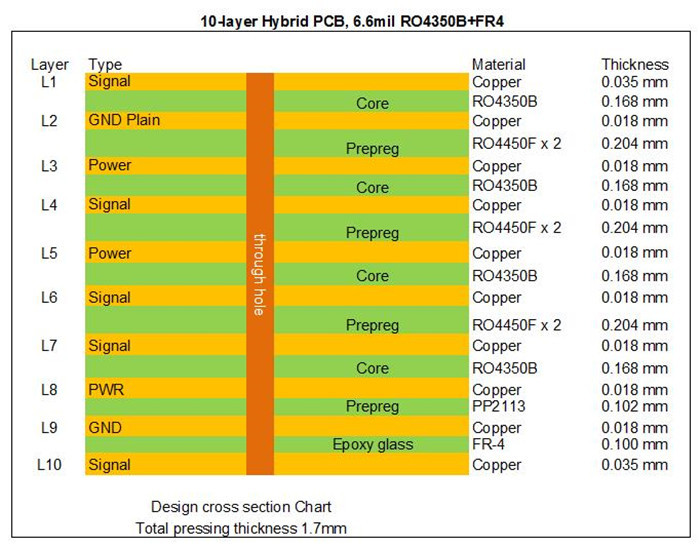

| 레이어 스택업 | 구리 ------- 35um(1oz)+플레이트 탑 레이어 |
| RO4350B 코어 0.168mm | |
| 구리 ------- 18um(0.5oz) MidLayer 1 | |
| RO4450F 프리프레그(2x0.1) 0.2mm | |
| 구리 ------- 18um(0.5oz) MidLayer 2 | |
| RO4350B 코어 0.168mm | |
| 구리 ------- 18um(0.5oz) MidLayer 3 | |
| RO4450F 프리프레그(2x0.1) 0.2mm | |
| 구리 ------- 18um(0.5oz) MidLayer 4 | |
| RO4350B 코어 0.168mm | |
| 구리 ------- 18um(0.5oz) MidLayer 5 | |
| RO4450F 프리프레그(2x0.1) 0.2mm | |
| 구리 ------- 18um(0.5oz) MidLayer 6 | |
| RO4350B 코어 0.168mm | |
| 구리 ------- 18um(0.5oz) MidLayer 7 | |
| FR-4 프리프레그 0.1mm | |
| 구리 ------- 18um(1oz) MidLayer 8 | |
| FR-4 코어 0.1mm | |
| 구리 ------- 35um(1oz)+플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적 및 공간: | 590만/590만 |
| 최소/최대 구멍: | 0.3mm/3.8mm |
| 다른 구멍의 수: | 16 |
| 드릴 구멍의 수: | 11385 |
| 밀링된 슬롯 수: | 0 |
| 내부 컷아웃 수: | 0 |
| 임피던스 제어 | 아니요 |
| 보드 재료 | |
| 유리 에폭시: | RO4350B, RO4450B FR-4 TG>135 혼합 |
| 최종 포일 외부: | 1.5온스 |
| 최종 포일 내부: | 0.5oz |
| PCB의 최종 높이: | 1.7mm ±0.17 |
| 도금 및 코팅 | |
| 표면 마감 | Immersion Gold(17.7%) 100µ" 이상의 니켈 2µ" |
| 솔더 마스크 적용 대상: | 상단 및 하단, 최소 12micon. |
| 솔더 마스크 색상: | 빨간색 |
| 솔더 마스크 유형: | LPSM |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 상단과 하단. |
| 구성요소 범례의 색상 | 흰색, S-380W, Taiyo 제공. |
| 제조업체 이름 또는 로고: | 도체 및 다리가 있는 자유 영역의 보드에 표시 |
| 을 통해 | 텐트를 통해 도금된 스루 홀(PTH). |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059"(0.15mm) |
| 보드 도금: | 0.0030"(0.076mm) |
| 드릴 공차: | 0.002"(0.05mm) |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
당사의 구동 회로 기판 기능 2022
블라인드 비아, 매장 비아
플렉스 PCB
무거운 구리 보드 12oz
높은 Tg, 높은 CTI 소재
하이브리드 FR-4 및 고주파 재료
임피던스 제어 PCB
IPC 클래스 2, IPC 클래스 3
무연 PCB(RoHS 준수)
32개 이상의 구리 레이어 보드에 다층 PCB
금속 코어 PCB(MCPCB)
RoHS 준수 PCB 제조업체
리지드 플렉스 PCB
스루홀, BGA, 골드 핑거, 에지 돔
Via-in-pad, 채워진 비아
PCB 재료
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;
RT/Duriod 5880;RT/듀로이드 5870, RT/듀로이드 6002, RT/듀로이드 6010, RT/듀로이드 6035HTC;TMM4, TMM10, 카파 438;
TLF-35;RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45;TLX-0, TLX-6, TLX-7, TLX-8;TLX-9, TLY-3, TLY-5;
PTFE F4B(DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2);
AD450, AD600, AD1000, TC350;
Nelco N4000, N9350, N9240;
FR-4(높은 Tg S1000-2M, TU-872 SLK, TU-768, IT-180A 등), FR-4 높은 CTI>600V;
폴리이미드, PET;
금속 코어 등
|
|
