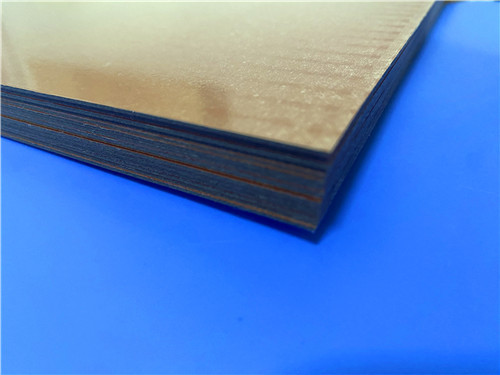

세라믹으로 채워진 PTFE를 가진 항공우주 등급 무마스크 RF PCB

항공우주 및 방위 전자 분야의 까다로운 세계에서 재료 과학은 단순한 구현 요소가 아니라 성능의 초석입니다. 이 사례 연구에서는 다음을 탐구합니다.맞춤형 PCB 디자인세라믹으로 채워진 고급 PTFE 기판을 활용하여 고주파 엔지니어링의 한계를 뛰어넘었습니다. 솔더 마스크나 실크스크린이 없는 이 디자인의 미니멀리스트 철학은 신호 무결성과 신뢰성에 대한 끊임없는 초점을 강조합니다.

개요: 중요 애플리케이션을 위한 컴팩트한 성능

이 프로젝트에는 매우 구체적인 성능 목표를 가진 2층 견고한 인쇄 회로 기판의 설계 및 제작이 포함되었습니다. 이 보드는 97.53mm x 100.28mm 크기의 소형이지만 항공우주, 레이더 및 위성 통신 분야에서 가장 까다로운 애플리케이션을 처리할 수 있도록 제작되었습니다.

BOM 디코딩: "무엇" 뒤에 있는 "왜"

사양은 모든 선택이 의도적이며 무엇보다 전기적 성능을 우선시하는 설계를 보여줍니다.

기판: TFA294 세라믹 충전 PTFE

이 PCB의 핵심은 TFA 시리즈의 구성원인 TFA294 유전체입니다. 이는 유리 섬유로 강화된 표준 PTFE 라미네이트가 아닙니다. 대신 PTFE 수지에 균일하고 특수한 나노세라믹을 대량으로 충전한 정교한 복합재입니다. 이 혁신적인 건설 방법은 몇 가지 중요한 이점을 제공합니다.

가장 중요한 이점은 "유리섬유 효과"가 제거된다는 것입니다. 전통적인 유리 직조 PTFE 라미네이트에서는 유리의 직조로 인해 유전 상수(Dk)에 미세한 변화가 생길 수 있습니다. 매우 높은 주파수에서 이러한 변화는 위상 일관성과 신호 무결성에 영향을 미칠 수 있습니다. TFA 시리즈는 균일한 세라믹 충진 시스템을 사용하여 뛰어난 Dk 균일성과 최소한의 X/Y/Z 이방성을 제공합니다. 이는 위상 배열 안테나 및 빔포밍 네트워크와 같은 민감한 애플리케이션에 매우 중요합니다. 10GHz에서 Dk가 2.94이고 소산 계수가 0.0010이므로 RF 및 마이크로파 회로에서 신호 감쇠를 최소화하는 데 중요한 매우 낮은 손실 소재입니다.

미니멀리스트 디자인 철학: 솔더 마스크 없음, 실크스크린 없음

보드 양쪽에 솔더 마스크와 실크스크린이 없다는 점은 시각적으로 가장 눈에 띄는 특징입니다. 이 "기본" 접근 방식은 최고 주파수 설계에 대한 신중한 엔지니어링 결정입니다.

1. 최고의 신호 무결성:솔더 마스크는 보호 기능을 제공하는 동시에 자체 손실 및 임피던스 특성을 지닌 추가 유전층입니다. 마이크로파 주파수에서는 이러한 작은 손실도 성능을 저하시킬 수 있습니다. 이를 제거하면 신호가 고성능 TFA294 기판 및 구리 트레이스와만 상호 작용하여 보다 예측 가능하고 손실이 적은 전송 경로가 생성됩니다.
2. 고전압/전력 성능:유전체 층이 없으면 솔더 마스크 파손이 문제가 될 수 있는 고전압 전위 또는 고전력 RF를 사용하는 설계에도 도움이 될 수 있습니다.
3. 성능을 위한 단순화된 제조:이러한 비기능적 레이어를 생략함으로써 제조 프로세스가 간소화되어 잠재적인 오류 지점이 줄어들고 중요한 도체 형상에 전적으로 집중할 수 있습니다.

건설 및 실적통계

PCB의 제조 세부 사항은 정밀도와 성능 중심 설계를 강화합니다.

• 보드 크기:97.53mm x 100.28mm(+/- 0.15mm의 엄격한 허용 오차)는 더 큰 시스템에서 정확한 기계적 맞춤 및 정렬에 대한 요구 사항을 나타냅니다.
• 누적:1.016mm(40mil) TFA294 코어의 양면에 35μm(1oz) 구리를 사용한 2층 구조입니다.
• 추적/공간:최소 4/6mil의 미세한 피치는 보드 영역 내에서 조밀하고 제어된 임피던스 라우팅을 허용합니다.
• 표면 마감:ENIG(Immersion Gold)는 14개의 상단 SMT 패드에 탁월하고 평평하며 납땜 가능한 표면을 제공하여 민감한 부품의 안정적인 납땜 접합을 보장합니다.
• 테스트:배송 전 100% 전기 테스트는 신중한 설계와 특수 소재가 완전한 기능을 갖춘 제품으로 변환되도록 보장하는 필수 단계입니다.

디자인 결정: 자세히 살펴보기

구성 요소와 네트워크 구조를 조사하면 집중된 고성능 하위 시스템이 드러납니다. 보드에는 다음이 포함되어 있습니다.구성요소 21개, 다음을 포함하는 적당한 숫자입니다.스루홀 패드 18개그리고14개의 SMT 패드. 존재13개의 비아컴팩트한 라우팅 솔루션을 제공합니다. 이사회에만 있다는 사실2그물가장 중요한 특징입니다. 이 뚜렷한 단순성은 제한이 아니라 적용에 대한 직접적인 단서입니다.

네트가 두 개만 있는 디자인은 매우 전문적입니다. 다음과 같은 고전력 또는 고주파 하위 회로일 가능성이 높습니다.

• RF 커플러 또는 필터:이러한 장치에는 연결(입력, 출력 및 접지)이 거의 없는 경우가 많습니다.
• 전력 증폭기(PA) 하위 섹션:트랜지스터 기반 증폭기에는 몇 개의 DC 바이어스 네트워크가 있을 수 있지만 기본적으로는 "2-net" RF 경로입니다.
• 안테나 피드 네트워크:발룬이나 간단한 임피던스 변압기도 비슷한 구조를 갖습니다.

IPC-Class-2 표준에 대한 수용은 중요합니다. 클래스 3은 신뢰성이 높은 생명 유지 장비용인 반면, 클래스 2는 높은 수준의 신뢰성을 갖춘 "전용 서비스 전자 제품"을 나타내며 성능과 비용 효율성이 모두 중요한 항공우주 및 방위 하위 조립품에 적합합니다.

결론: 애플리케이션별 설계의 마스터클래스

이 맞춤형 PCB는 미니멀리스트 설계 철학과 결합하여 재료 선택이 어떻게 특정 응용 분야에 탁월한 성능을 제공하는지 보여주는 완벽한 예입니다. 설계자는 항공우주 등급 TFA294 소재를 선택함으로써 전통적인 직조 유리 소재의 이상 현상 없이 고주파 성능을 위한 최적의 기반을 보장했습니다. 솔더 마스크와 실크스크린을 생략하기로 한 결정은 기생 손실을 최소화하고 마이크로파 주파수에서 신호 충실도를 보존하는 방법에 대한 설계자의 깊은 이해를 입증합니다.

이 보드는 일반 제품이 아닙니다. 이는 항공우주 및 레이더 시스템의 가혹하고 까다로운 환경에서 탁월한 성능을 발휘하도록 설계된 특수 목적 솔루션입니다. 이는 더 크고 정교한 시스템에서 중요한 역할을 하는 작고 소박한 구성 요소로, 목적이 있는 엔지니어링의 힘을 실제로 반영합니다.
