고출력 RF 애플리케이션용 제작된 양면 동박 적층 기판 F4BTD350S

안녕하세요, 저는 샐리입니다. 오늘 저는 고출력 무선 주파수 설계의 고유한 과제를 해결하는 최근 맞춤형 PCB 프로젝트를 공유하게 되어 기쁩니다.

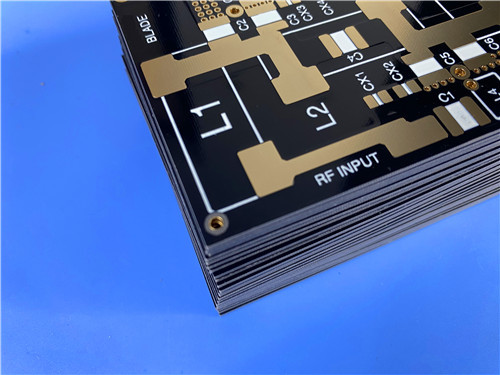

보드 개요

이것은 고열 전도성 PTFE 수지 기판인 F4BTD350S로 제작된 양면 강성 PCB입니다. 보드 크기는 79mm x 110mm이며 완성 두께는 0.6mm입니다. 스택업은 0.508mm F4BTD350S 코어의 양면에 35μm 구리층으로 구성됩니다.

이 설계는 7/9 밀 트레이스와 공간을 사용하며 최소 구멍 크기는 0.6mm입니다. 표면 마감은 무변 금이며, 상단 레이어에만 검은색 솔더 마스크가 적용됩니다. 상단에는 흰색 실크스크린이 있으며, 모든 보드는 IPC-Class-2 표준에 따라 100% 전기 테스트를 거칩니다.

F4BTD350S를 사용하는 이유

이 재료를 특별하게 만드는 것은 무엇입니까? F4BTD350S는 고열 전도성 세라믹이 채워진 유리 섬유 강화 PTFE 복합재입니다. 열 방출과 낮은 신호 손실이 모두 중요한 응용 분야를 위해 특별히 개발되었습니다.

이 재료는 10GHz에서 3.5 ± 0.07의 유전 상수와 0.0016의 매우 낮은 손실 계수를 제공합니다. 하지만 진정한 특징은 1.25W/(m·K)의 열 전도성으로, 표준 PTFE 재료보다 훨씬 높습니다. 이는 고출력 RF 부품에서 발생하는 열이 효율적으로 전도되어 장치 수명을 연장하고 까다로운 조건에서 안정적인 작동을 보장한다는 것을 의미합니다.

추가 장점으로는 구리와 일치하는 낮은 열팽창 계수가 있습니다.안정적인 도금 스루 홀, 높은 전기 강도 및 UL 94-V0 난연성을 위해.

설계 통계

보드에는 18개의 부품과 총 22개의 패드(상단에 10개의 스루홀 및 12개의 표면 실장)가 포함되어 있습니다. 비아는 6개이며, 설계에는 2개의 네트만 있습니다. 이 간단한 토폴로지는 신호 무결성과 열 관리가 가장 중요한 필터, 커플러 또는 전력 증폭기 단계일 가능성이 높은 특수 RF 하위 회로를 나타냅니다.

주요 설계 선택

상단 레이어의 검은색 솔더 마스크는 전문적인 외관을 제공하는 동시에 부품과 트레이스를 보호합니다. 흰색 실크스크린은 명확한 부품 식별을 보장합니다. 베어 하단 레이어는 RF 성능 및 열 방출에 최적화되어 있습니다.

0.6mm 보드 두께는 기계적 강도와 RF 시스템에서 자주 요구되는 경량 구조 사이의 균형을 이룹니다.

일반적인 응용 분야

높은 열 전도성과 낮은 손실 특성을 갖춘 이 보드는 고출력 무선 주파수 응용 분야, 전력 증폭기, 안테나, 산업용 가열 장비, 커플러, 필터 및 전력 분배기에 이상적입니다.

마무리 생각

이 프로젝트는 F4BTD350S와 같은 고급 열 관리 재료를 사용하여 맞춤형 PCB를 제공하는 당사의 능력을 강조합니다. 탁월한 RF 성능과 효율적인 열 방출이 모두 필요한 설계의 경우, 당사는 이를 실현할 전문 지식을 보유하고 있습니다.

유사한 프로젝트를 염두에 두고 계십니까? 당사가 귀하의 설계를 실현하는 데 어떻게 도움이 될 수 있는지 논의하고 싶습니다.
