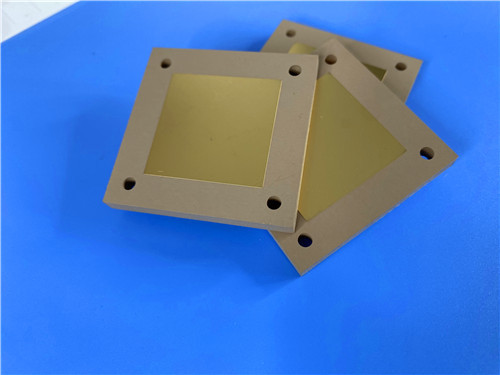

고 신뢰성 RF 애플리케이션을 위한 TMM6 마이크로파 PCB

RF 및 마이크로파 엔지니어링 세계에서 기판 재료의 선택은 효과적인 설계와 탁월한 설계의 차이를 결정하는 경우가 많습니다. 이 사례 연구에서는 열경화성 마이크로파 소재인 Rogers TMM6을 활용하여 견고한 고성능 2레이어 보드를 만드는 맞춤형 PCB를 검사합니다. 솔더 마스크가 없고 실크스크린이 없으며 특수 EPIG 표면 마감 처리를 특징으로 하는 이 디자인의 미니멀한 접근 방식은 신호 무결성과 장기적인 신뢰성에 대한 단일 초점을 강조합니다.

요약: 까다로운 RF 회로를 위한 세라믹과 유사한 솔루션

이 프로젝트는 중요한 RF 및 마이크로파 애플리케이션을 위한 2층 견고한 인쇄 회로 기판의 설계 및 제조에 중점을 두었습니다. 이 보드의 크기는 85.6mm x 99.75mm이며 위성 통신에서 전력 증폭기에 이르는 응용 분야에서 일관된 고주파 성능을 제공하도록 제작되었습니다.

BOM 디코딩: "무엇" 뒤에 있는 "왜"

사양에는 예측 가능하고 손실이 적으며 안정적인 전기 성능에 대한 요구에 따라 모든 선택이 결정되는 재료 과학에 뿌리를 둔 설계 철학이 드러납니다.

기판: Rogers TMM6 – PTFE를 대체하는 열경화성 수지

가장 중요한 결정은 Rogers TMM6을 핵심 소재로 선택하는 것이었습니다. 기존의 PTFE 기반 마이크로파 라미네이트와 달리 TMM6은 세라믹으로 채워진 열경화성 폴리머 복합재입니다. 이러한 구별은 매우 중요하며 몇 가지 중요한 이점을 제공합니다.

첫째, TMM6은 소형 마이크로파 설계에 필요한 높은 유전 상수(10GHz에서 Dk = 6.0 ± 0.08)와 낮은 유전 상수(10GHz에서 0.0023)를 제공합니다. Dk가 높을수록 더 작은 회로 형상이 가능하며 이는 위성 및 항공우주 응용 분야의 소형화에 필수적입니다.

둘째, 아마도 더 중요한 점은 열경화성 특성으로 인해 PTFE 재료에 흔히 발생하는 "크리프 및 저온 흐름" 문제가 나타나지 않는다는 것입니다. 이를 통해 시간과 온도에 따라 기계적으로 안정적이므로 도금된 스루홀이 안정적으로 유지되고 중요한 치수가 제품 수명 동안 사양 내에서 유지됩니다. 열팽창계수(CTE)도 구리와 일치하여 도금된 스루홀 신뢰성을 더욱 향상시킵니다.

순수한 신호 무결성에 대한 설계 철학

보드의 가장 시각적으로 구별되는 특징은 양면에 솔더 마스크와 실크스크린이 전혀 없다는 것입니다. 이는 고주파 애플리케이션을 위한 신중한 고급 설계 선택입니다.

1. 손실 최소화:솔더 마스크에는 고유한 유전 특성이 있어 마이크로파 주파수에서 신호 손실과 임피던스 변화가 발생할 수 있습니다. 이를 제거하면 신호는 TMM6 기판 및 구리 트레이스와만 상호 작용하여 가능한 가장 순수한 전송 경로를 제공합니다.
2. 성능 드리프트 방지:시간이 지남에 따라 솔더 마스크는 습기를 흡수할 수 있으며 유전 특성이 바뀔 수 있습니다. 장기적인 안정성이 가장 중요한 위성 통신과 같은 애플리케이션의 경우 이 변수를 제거하는 것은 상당한 이점을 제공합니다.
3. 고전압 허용 오차:유전층이 없으면 솔더 마스크 파손이 문제가 될 수 있는 고전압 전위 또는 고전력 RF를 사용하는 설계에도 유리할 수 있습니다.

표면 마감: EPIG – 특수 용도를 위한 무니켈

EPIG(Electroless Palladium Immersion Gold)의 선택은 또 다른 중요한 세부 사항입니다. EPIG는 금 아래 팔라듐 층을 활용하는 무니켈 마감입니다. 이는 약간 자성을 띠고 손실을 유발하거나 민감한 RF 회로의 성능에 영향을 미칠 수 있는 니켈 층을 제거하기 때문에 특정 고주파수 및 와이어 본딩 애플리케이션에서 점점 더 인기 있는 선택이 되고 있습니다. 또한 매우 평평한 표면을 제공하여 납땜성 및 금 와이어 본딩에 탁월합니다.

건설 및 실적통계

PCB의 제조 세부 사항은 고성능 방향을 강화합니다.

• 보드 크기:85.6mm x 99.75mm(+/- 0.15mm의 엄격한 허용 오차)는 정확한 맞춤 요구 사항을 나타냅니다.
• 누적:1.27mm(50mil) TMM6 코어의 양면에 35μm(1oz) 구리를 사용한 2층 구조입니다.
• 추적/공간:최소 4/6mils로 제어된 임피던스 라우팅이 가능합니다.
• 도금 두께:20μm 도금을 통해 견고하고 안정적인 스루홀 연결을 보장합니다.
• 테스트:배송 전 100% 전기 테스트를 통해 기능적 성능을 보장합니다.

디자인 결정: 자세히 살펴보기

보드 통계는 고도로 전문화되고 집중된 하위 회로의 그림을 그립니다. 그것은 포함구성요소 23개,총 41개 패드(스루홀 25개 및 SMT 패드 16개 포함),6개의 비아, 그리고 오직2그물.

이 단순한 네트워크 구조(단 두 개의 네트만 포함하는 설계)는 그 목적을 명확하게 보여줍니다. 복잡하고 다기능적인 디지털보드가 아닙니다. 대신 다음과 같은 개별 RF 또는 마이크로파 구성 요소인 것이 거의 확실합니다.

• 필터 또는 커플러:이는 본질적으로 접지면이 있는 2포트(입력/출력) 장치입니다.
• 전력 증폭기 스테이지:증폭기 트랜지스터에는 몇 가지 바이어스 연결이 있을 수 있지만 RF 경로는 기본적으로 "2-net" 설계입니다.
• 임피던스 변압기 또는 발룬:이러한 일치 네트워크에는 간단한 연결 토폴로지가 있습니다.

IPC-클래스-2를 준수함으로써 TMM6이 설계된 항공우주, 국방 및 고신뢰성 상업용 애플리케이션에 완벽하게 맞는 범주인 "전용 서비스 전자 제품"에 적합한 신뢰성 수준을 확인합니다.

결론: 고주파 신뢰성을 위해 특별히 설계된 솔루션

이 맞춤형 PCB는 재료 선택과 미니멀리스트 디자인이 어떻게 결합되어 우수한 제품을 만드는지 보여주는 매력적인 예입니다. Rogers TMM6을 선택함으로써 설계자는 세라믹 충전 재료의 전기적 성능을 활용하는 동시에 열경화성 수지의 기계적 및 가공상의 이점을 얻었습니다. 솔더 마스크와 실크스크린을 사용하지 않고 무니켈 EPIG 표면 마감을 사용하기로 한 결정은 신호 충실도를 보존하고 장기적인 신뢰성을 보장하려는 깊은 의지를 보여줍니다.

이것은 일반적인 보드가 아닙니다. 이는 위성, 레이더 또는 통신 시스템의 중요한 RF 프런트 엔드를 위해 특별히 제작된 솔루션입니다. 이는 고주파 전자 장치에서는 적은 것이 더 많은 것일 수 있다는 사실을 입증하는 것입니다.
