ISOLA Astra® MT77 고주파 라미네이트 및 사용자 지정 다층 PCB 솔루션

제품 설명

Astra® MT77 고주파 라미네이트 및 사용자 지정 PCB 솔루션

Q: Astra® MT77는 무엇이며, 어떤 종류의 PCB를 제공 할 수 있습니까?

A: Astra® MT77는 ISOLA의 극저 손실, 고 열 저항 라미네이트 및 prepreg 시스템이며, 밀리미터파 (mmWave) 및 RF/마이크로파 애플리케이션을 위해 특별히 설계되었습니다. 주요 매개 변수:Dk = 3.00Df는 0만큼 낮습니다.0017, Tg = 200°C, 그리고 Td = 360°C

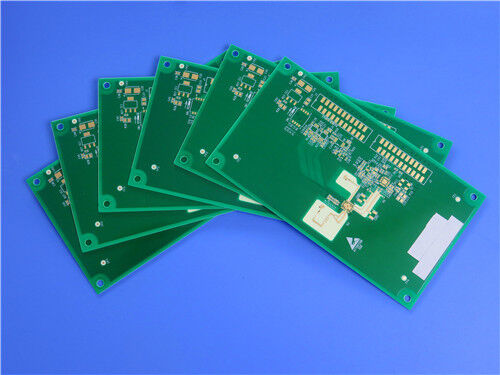

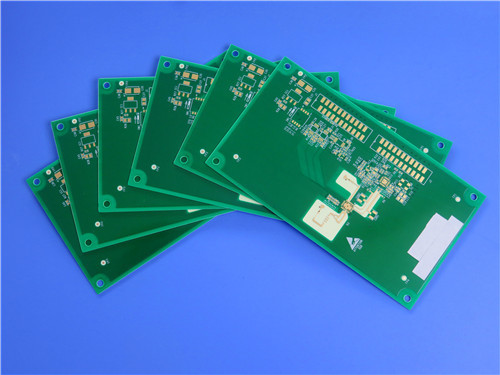

이 물질을 기반으로 MT77에 기반을 둔 6층 혼합 압력 PCB를 제공합니다.실명 비아스 (L1L2, L5L6)이 문서에서 참조 제품은 다음과 같이 지정되어 있습니다: 6층 구리, 0.994mm의 완성 두께,내부 0.5oz / 외부 1oz 구리, 몰입 은색, 흰색 레전드와 녹색 용접 마스크, 131mm × 107mm 패널.

주요 내용

1. 재료 개요 왜 Astra® MT77?

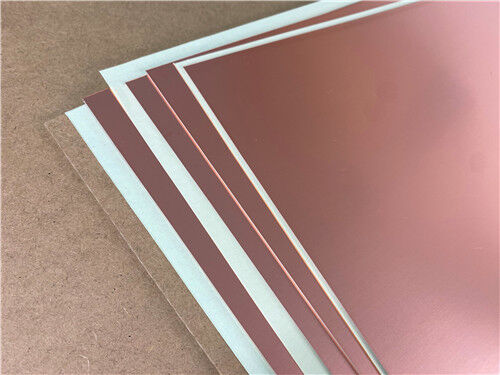

아스트라® MT77는 상업용 RF, 마이크로파 및 밀리미터파 주파수를 위해 제작된 매우 낮은 손실을 가진 돌파구 다이렉트릭 제품입니다. Its unique formulation bridges the gap between high-performance PTFE laminates and conventional epoxy-based materials – delivering superior electricals while remaining fully compatible with standard PCB manufacturing lines.

주요 물질 특성 (공식 데이터 시트에 근거한):

2전기 성능은 고주파 설계에 중요합니다.

왜 이것이 중요한지:

극저한 Df는 삽입 손실을 최소화합니다. 5G, 자동차 레이더 (77GHz), 위성 링크에 매우 중요합니다.

주파수 전반에 걸쳐 안정적인 Dk는 일관된 임피던스 제어, 반환 손실 및 신호 왜곡을 줄여줍니다.

3기계 및 열 신뢰성

설계의 영향:

높은 Tg와 Td는 고전력 RF 환경에서 신뢰할 수있는 작동을 허용합니다.

구리와 일치하는 CTE는 열 사이클 도중 장장 구멍 (PTH) 스트레스를 감소시킵니다.

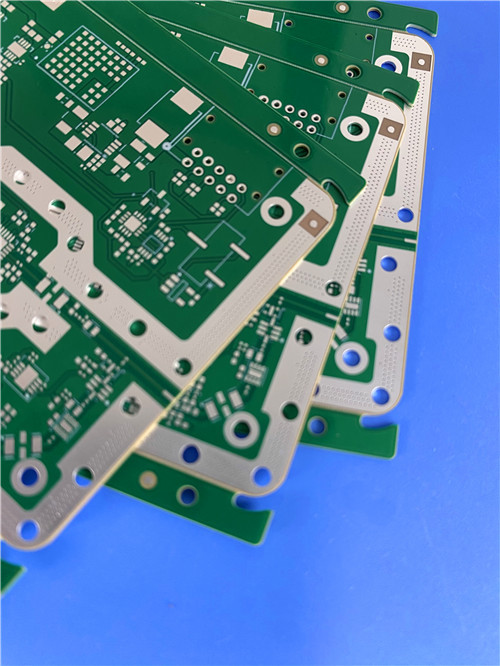

4맞춤형 PCB 참조 0.994mm 6층 보드

이 섹션에서는 우리가 만든 실제 제품을 설명하고 이 재료에 대한 우리의 기술력을 보여줍니다.

기본 사양

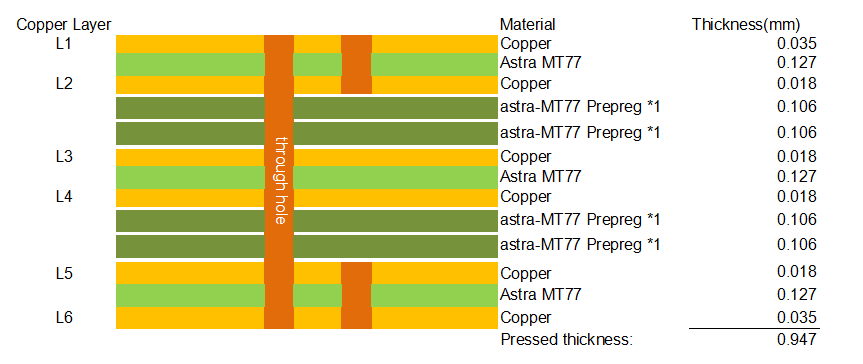

쌓아 올려

고급 프로세스 기능

비교 표 MT77 대 대안 고주파 재료

결론: MT77는 PTFE에 가까운 전기 성능을 FR-4 제조 가능성과 함께 상업용 mmWave 제품에 대한 균형 잡힌 선택입니다.

응용 분야

자동차 레이더 77GHz 적응 크루즈 컨트롤, 맹점 탐지, 충돌 경고

5G 인프라 mm파 기본 스테이션, 작은 셀, 빔 포밍 안테나

위성 통신 ∼ Ku/Ka 대역 단말기, 단계 배열 안테나

항공우주 및 국방 ∙ 레이더 시스템, 전자 전쟁, 고 신뢰성 RF 모듈

고속 디지털 400G/800G 광 수신기, 테스트 및 측정 장비

우리의 맞춤형 PCB ∙ 블라인드 비아스, 樹脂 봉쇄,그리고 전압 채우기 (electroplated filling) 는 특히 신호 무결성과 열 관리가 중요한 고밀도 RF 프론트 엔드 모듈과 단계 배열 안테나 패널에 적합합니다..

Q1: Astra® MT77는 표준 FR-4 처리와 호환됩니까?

A: 예. PTFE 기반 재료와 달리 MT77는 기존 FR-4 장비와 매개 변수를 사용하여 처리 할 수 있으며 제조 비용과 수반 시간을 크게 줄일 수 있습니다.

Q2: 어떤 구리 필름 유형이 지원됩니까?
A: 데이터 시트는 높은 주파수에서 낮은 삽입 손실을 위해 최적화 된 VLP / HVLP (저 프로필 / 매우 낮은 프로필) 필름을 참조합니다.

Q3: 이 재료로 임피던스 제어 디자인을 지원할 수 있나요?
A: 절대적으로. 3.00의 안정적인 Dk 값은 정확한 임피던스 모델링을 허용합니다. 우리는 특정 임피던스 요구 사항을 충족시키기 위해 추적 너비와 스택업을 조정할 수 있습니다.

Q4: MT77로 만들 수 있는 최대 계층 수는 무엇입니까?
A: 우리는 MT77와 함께 12+ 계층까지 지원합니다.

Q5: 몰입 은은 유일한 완성품인가요?
A: 아니. 우리는 또한 ENIG, ENEPIG, 몰입 틴, OSP를 제공합니다. 몰입 은은 낮은 접촉 저항과 니켈 장벽 층이 없기 때문에 RF 응용 프로그램에 권장됩니다.

Q6: 이러한 사용자 정의 PCB의 납품 시간은 무엇입니까?
A: HDI 기능이 있는 MT77 기반의 다층 보드의 전형적인 진행 시간은 프로토타입의 경우 8~10 일일이며 요청에 따라 보다 짧은 진행 시간이 제공됩니다.

Q7: 디자인 지원이나 스택업 추천을 제공합니까?
A: 예. 우리 엔지니어 팀은 스택업 설계, 임피던스 계산, 그리고 DFM (제공 가능성 설계) 검토에 도움을 줄 수 있습니다.

저희와 연락
기술적인 문의, 가격, 또는 샘플 요청은 저희 팀에 문의하시기 바랍니다.우리는 완전한 재료 추적성과 품질 보장과 함께 프로토타입에서 대량 생산까지 프로젝트를 지원 할 준비가되어 있습니다..
