제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng Technologies Limited
인증: UL
모델 번호: BIC-452-V6.04
결제 및 배송 조건:
최소 주문 수량: 1
가격: USD 9.99-99.99
포장 세부 사항: 진공
배달 시간: 10일
지불 조건: 전신환, 페이팔
공급 능력: 달 당 45000개 부분
접촉
상세 제품 설명
보드 재료: FR-4 보드 두께: 1.6mm
표면 Cu 두께: 35μm 표면 마감: 침수 골드
솔더 마스크: 녹색 실크스크린의 색상: 하얀
기능: 100% 통과 전기 테스트

Immersion Gold가 포함된 Tg150℃ FR-4 기반 PCB를 통한 블라인드 4층 FR-4 회로 기판

(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림 및 매개 변수는 참조 용입니다)



1.1 일반 설명

Blind via 기술로 휴대폰에 적용하기 위해 Tg 150°C의 FR-4 기판 위에 구축된 일종의 다층 PCB입니다.녹색 솔더 마스크(Taiyo)에 흰색 실크스크린(Taiyo)을 사용하고 패드에 금을 담그고 두께 1.6mm입니다.기본 재료는 싱글업 PCB를 공급하는 ITEQ의 것입니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 25개의 보드는 배송을 위해 포장됩니다.



1.2 기능 및 NSko이자형맞다

1.2.1 중간 Tg FR-4 낮은 Z-CTE 및 우수한 관통 구멍 신뢰성을 나타냅니다.

1.2.2 침지 금은 높은 납땜성, 스트레스가 없고 오염이 적습니다.

1.2.3 전자 부품 사이의 다층 단축 연결;

1.2.4 16000㎡ 워크샵 및 8000 유형의 PCB 월;

1.2.5 정시 납품: >98%

1.2.6 최소 주문 수량 없음.1 조각을 사용할 수 있습니다.

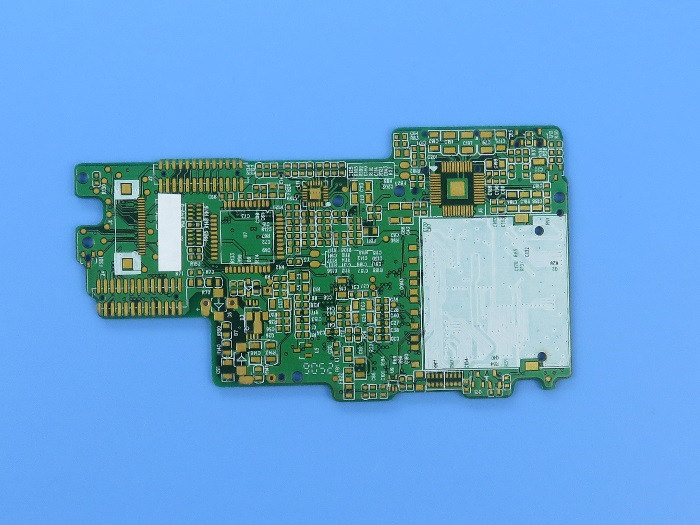

Immersion Gold 4층 FR-4 회로 기판이 있는 Tg150℃ FR-4 기반 PCB를 통한 블라인드 0



1.3 애플리케이션

산업용 컴퓨터

GPS 추적 시스템

POS 금전 등록기

임베디드 시스템

데이터 수집 시스템

마이크로컨트롤러

PC 및 노트북



1.4 매개변수 및 데이터 시트

PCB 크기 119 x 80mm=1PCS
보드 유형 다층 PCB
레이어 수 4개의 레이어
표면 실장 부품
스루홀 부품
레이어 스택업 구리 ------- 18um(0.5oz)+플레이트 탑 레이어
코어 FR-4 0.61mm
구리 ------- 35um(1oz) MidLayer 1
프리프레그 0.254mm
구리 ------- 35um(1oz) MidLayer 2
코어 FR-4 0.61mm
구리 ------- 18um(0.5oz)+플레이트 BOT 레이어
기술
최소 추적 및 공간: 400만 / 400만
최소/최대 구멍: 0.3mm/3.5mm
다른 구멍의 수: 9
드릴 구멍의 수: 415
밀링된 슬롯 수: 0
내부 컷아웃 수: 0
임피던스 제어: 아니요
금 손가락의 수: 0
보드 재료
유리 에폭시: FR-4 Tg150℃, er<5.4.IT-158, ITEQ
최종 포일 외부: 1 온스
최종 포일 내부: 1 온스
PCB의 최종 높이: 1.6mm ±0.16
도금 및 코팅
표면 마감 침수 골드
솔더 마스크 적용 대상: 상단 및 하단, 최소 12미크론
솔더 마스크 색상: 그린, PSR-2000 GT600D, Taiyo 공급
솔더 마스크 유형: LPSM
윤곽/절단 라우팅, 스탬프 구멍.
마킹
구성 요소 범례 측면 상단과 하단.
구성 요소 범례의 색상 흰색, S-380W, Taiyo 제공.
제조업체 이름 또는 로고: 도체 및 다리가 있는 자유 영역의 보드에 표시
을 통해 도금된 관통 구멍(PTH), 최소 크기 0.3mm.블라인드를 통해 상단에서 내부 레이어 1, 하단에서 내부 레이어 2
가연성 등급 UL 94-V0 승인 MIN.
치수 공차
개요 차원: 0.0059"
보드 도금: 0.0029"
드릴 공차: 0.002"
시험 선적 전 100% 전기 테스트
제공되는 작품의 종류 이메일 파일, Gerber RS-274-X, PCBDOC 등
서비스 가능 지역 전 세계적으로, 전 세계적으로.

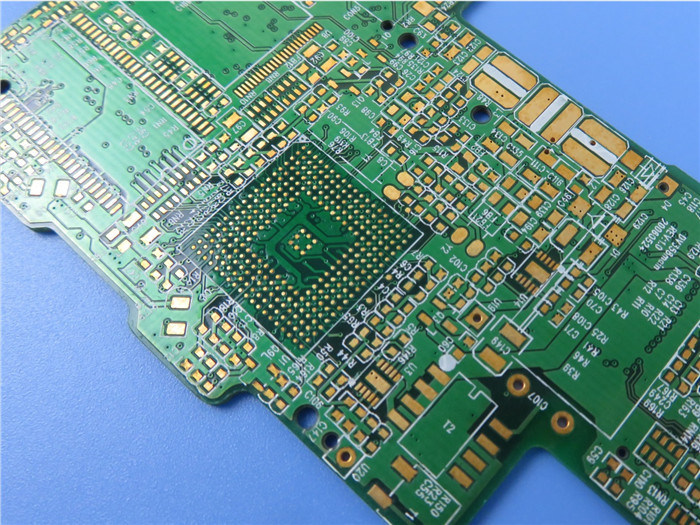

Immersion Gold 4층 FR-4 회로 기판이 있는 Tg150℃ FR-4 기반 PCB를 통한 블라인드 1



1.5 의 구성 시간올레스

블라인드 홀은 인쇄회로기판의 상면과 하면에 위치하며, 표면선과 아래 이너선을 연결하기 위한 일정한 깊이를 가지고 있습니다.구멍의 깊이는 일반적으로 특정 비율(조리개)을 초과하지 않습니다.매설 홀은 인쇄 회로 기판의 내부 층에 위치한 연결 구멍으로 회로 기판의 표면까지 확장되지 않습니다.

위의 두 종류의 구멍은 회로 기판의 내부 레이어에 있습니다.스루홀 형성 공정은 라미네이션 전에 사용되며, 스루홀 형성 과정에서 여러 개의 내부층이 겹칠 수 있다.



세 번째는 전체 회로 기판을 통과하는 관통 구멍이라고 합니다.내부적으로 상호 연결하거나 구성 요소의 설치 위치 구멍으로 사용할 수 있습니다.쓰루홀은 구현하기 쉽고 비용이 저렴하기 때문에 다른 두 개 대신 대부분의 인쇄 회로 기판에 사용됩니다.특별한 지침이 없는 다음 언급된 구멍은 관통 구멍으로 간주됩니다.



설계 관점에서 구멍은 주로 두 부분으로 구성됩니다. 하나는 중간 구멍(드릴 구멍)이고 다른 하나는 구멍 주변의 패드 영역입니다(아래 참조).이 두 부분의 크기가 구멍의 크기를 결정합니다.분명히, 에서

고속, 고밀도 PCB 설계에서 설계자는 항상 구멍이 작을수록 좋기 때문에 기판에 더 많은 배선 공간을 남길 수 있습니다.

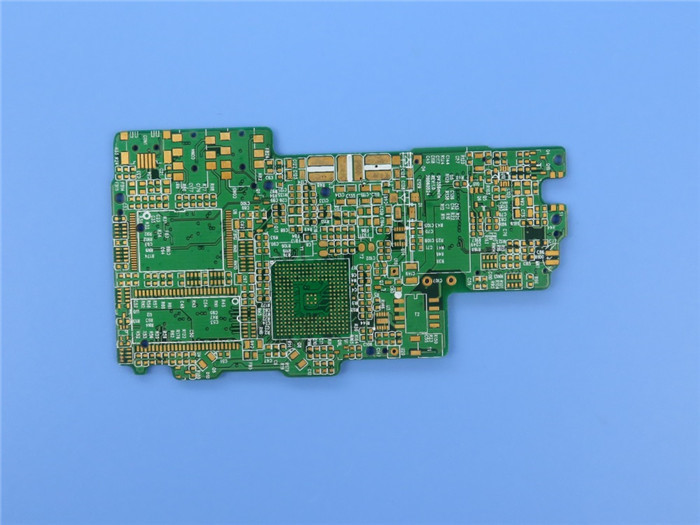

Immersion Gold 4층 FR-4 회로 기판이 있는 Tg150℃ FR-4 기반 PCB를 통한 블라인드 2



1.6 PCB 용량 2022

매개변수
레이어 수 1-32
기판 재료 RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;RT/Duriod 5880;RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC;TMM4, TMM10, 카파 438;TLF-35;RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45;TLX-0, TLX-6, TLX-7, TLX-8;TLX-9, TLY-3, TLY-5;PTFE F4B(DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2);AD450, AD600, AD1000, TC350;Nelco N4000, N9350, N9240;FR-4(높은 Tg S1000-2M, TU-872 SLK, TU-768, IT-180A 등), FR-4 높은 CTI>600V;폴리이미드, PET;금속 코어 등
최대 크기  비행 테스트: 900*600mm, 정착물 테스트 460*380mm, 테스트 없음 1100*600mm
보드 개요 공차  ±0.0059"(0.15mm)
PCB 두께 0.0157" - 0.3937"(0.40mm--10.00mm)
두께 공차(T≥0.8mm)  ±8%
두께 공차(t<0.8mm)  ±10%
절연층 두께 0.00295" - 0.1969"(0.075mm--5.00mm)
최소 트랙 0.003"(0.075mm)
최소 공간  0.003"(0.075mm)
외부 구리 두께  35µm--420µm(1oz-12oz)
내부 구리 두께  17µm--350µm(0.5oz - 10oz)
드릴홀(기계) 0.0059" - 0.25"(0.15mm--6.35mm)
완성 홀(기계) 0.0039"-0.248"(0.10mm--6.30mm)
직경 공차(기계적) 0.00295"(0.075mm)
등록(기계) 0.00197"(0.05mm)
종횡비  12:1
솔더 마스크 유형  LPI
최소 솔더마스크 브리지 0.00315"(0.08mm)
최소 솔더마스크 클리어런스 0.00197"(0.05mm)
직경을 통한 플러그 0.0098" - 0.0236"(0.25mm--0.60mm)
임피던스 제어 허용 오차  ±10%
표면 마감 HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold Finger

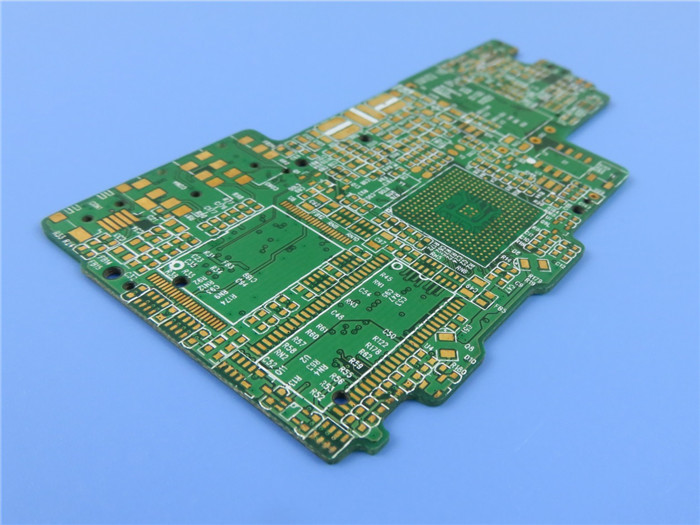

Immersion Gold 4층 FR-4 회로 기판이 있는 Tg150℃ FR-4 기반 PCB를 통한 블라인드 3
