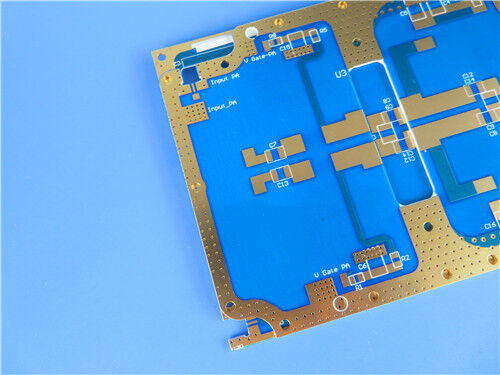

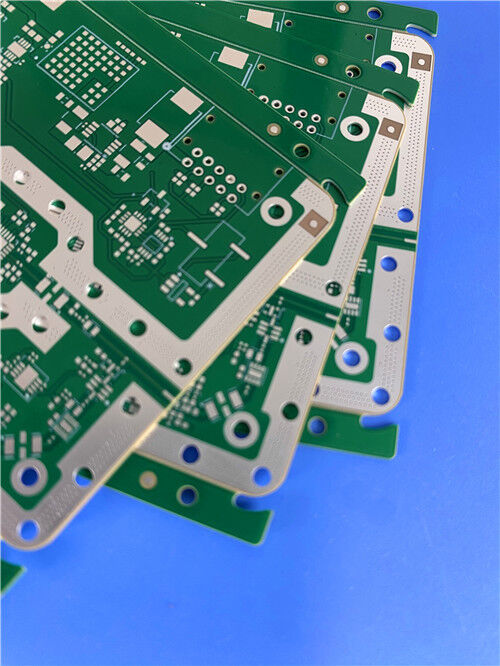

항공우주급 큐클래드 250: NASA 방출 가스 및 0.0017 Df의 단계 배열 레이더와 함께 교차 접착 PTFE 라미네이트

제품 설명

쿠클라드 250은 무엇입니까?
큐클래드 250 (CuClad 250) 는 로저스 코퍼레이션이 제조한 섬유유/PTFE 복합 라미네이트이다. 10GHz에서 2.40에서 2.55의 다이렉트릭 상수 범위, 10GHz에서 0.0017의 소분 요인,그리고 독특한 횡단 접힌 구조로 서로 90°로 방향을 바꾸는 유리섬유 층이것은 XY 평면에서 다른 직물 또는 직물 아닌 PTFE 라미네이트가 비교할 수 없는 진정한 전기 및 기계적 동역성을 제공합니다. 유리섬유 / PTFE 비율이 높기 때문에CuClad 250는 기존 기판의 기계적 특성에 가깝습니다., 필터, 커플러, 저소음 증폭기 및 단계 배열 안테나에 이상적입니다.

주요 내용 (단순 한 점)

Dk (10GHz): 2.40에서 2.55

분산 요인: 0.0017 @ 10GHz

CTE (X/Y/Z): 18 / 19 / 177 ppm/°C (0°C ~ 100°C)

열전도: 0.25W/m·K

수분 흡수: 0.03%

껍질 강도: 14 lbs/in (열압 후)

불화성: UL 94 V-0에 적합합니다.

NASA 배출가스: TML 0.01%, CVCM 0.00%, WVR 0.00%

주요 차이점: 교차 접힌 섬유 유리 섬유 구조는 단계 배열 안테나 응용 프로그램에 중요한 진정한 XY 동형성을 제공합니다.

1왜 CuClad 250를 선택합니까?

고주파 회로를 설계하는 엔지니어는 재료 선택이 전기 성능뿐만 아니라 기계적 안정성과 제조 가능성에 영향을 미친다.CuClad 250은 네 가지 주요 장점을 통해 이러한 요구에 대응합니다.:

진정한 XY 동형성 (True XY Isotropy) 횡단 접착 장점: 큐클래드 라미네이트는 횡단 접착되어 있으며, 이는 접착된 유리섬유 층의 대차 층이 서로 90°로 지향된다는 것을 의미합니다.이것은 XY 평면에서 진정한 전기 및 기계적 동역성을 제공합니다. CuClad 라미네이트에 고유한 특징. 다른 직사 또는 직사되지 않은 유리섬유 강화 된 PTFE 라미네이트는이 주장을 할 수 없습니다. 디자이너들은 일부 단계 배열 안테나 응용 프로그램에서 이 정도 동위성이 중요하다는 것을 발견했습니다.

우수한 차원 안정성: 유리섬유/PTFE 비율이 높기 때문에 CuClad 250은 일반적인 기판에 가까운 기계적 특성을 제공합니다.더 나은 차원 안정성 및 모든 방향으로 열 확장 감소는 중요한 이점입니다특히 엄격한 등록과 정밀한 처리를 필요로 하는 디자인에 적용됩니다.

일관성 다이렉트릭 상수: The precision control of the PTFE-to-fiberglass ratio allows Rogers to offer a greater variety of dielectric constants and produces a laminate with better dielectric constant uniformity than comparable non-woven fiberglass reinforced laminates.

항공우주급 신뢰성: NASA의 배출가스 값 (TML 0.01%, CVCM 0.00%, WVR 0.00%) 및 UL 94 V-0 준수CuClad 250은 우주 항공기 및 항공기용 애플리케이션에 대한 엄격한 요구 사항을 충족합니다.중요 성능 애플리케이션에서, CuClad 제품은 각 장이 개별적으로 테스트되고 주문과 함께 시험 보고서를 발행하는 "LX" 테스트 등급으로 지정될 수 있습니다.

2큐클라드 250 라미네이트의 특성

아래 표는 CuClad 250에 대한 모든 전기, 기계, 열 및 물리적 사양을 공식 데이터 시트에서 제공하는 것과 같이 통합합니다.모든 값은 전형적인 측정 데이터를 나타내고 재료 선택에 도움이 됩니다..

3큐클라드 250의 주파수 안정성

CuClad 250은 빈 공간과 원형 공명기 구멍 측정으로 확인 된 것처럼 주파수 전반에 걸쳐 다이 일렉트릭 상수의 탁월한 안정성을 보여줍니다.이 특징은 EM 스펙트럼 전체에 로저스 래미네이트의 내재적인 견고함을 보여줍니다., 다른 주파수에서 작업할 때 최종 설계 프로세스를 단순화합니다.다이렉트릭 상수의 안정성은 설계의 쉬운 전환과 확장성을 보장합니다. 다 대역 또는 광대역 시스템을 개발하는 엔지니어에게 중요한 장점입니다..

CuClad 250의 분산 요인 대 빈도:

참고: 분산 인수는 주파수 범위에서 예외적으로 낮습니다.더 높은 주파수에서 약간의 증가 만으로 CuClad 250의 광대역 및 밀리미터 파드 애플리케이션에 대한 적합성을 확인합니다.

4자료 가용성

구리 부착:

표준: 1/2 온스, 1 온스, 또는 2 온스 양쪽에 전극에 저장 된 구리

선택적: 다른 구리 무게 및 구리 롤링 필름

금속 뒷받침 옵션: 중금속 바닥 평면 (알루미늄, 청동 또는 구리 판) 에 결합하여 통합 열 침수 및 기계적 지원을 위해

표준 패널 크기:

원판 크기: 36" × 36"

다른 크기는 요청에 따라 사용할 수 있습니다

주문 정보:
CuClad 250을 주문할 때 다음을 지정하세요:

다이렉트릭 상수

두께

천장 (황색 무게와 종류)

패널 크기

특별한 고려 사항 (예를 들어, "LX" 시험 등급)

5. PCB 디자인 사례 연구

CuClad 250이 실제 디자인에서 어떻게 작동하는지 설명하기 위해, 여기 0.4mm의 완성 두께를 가진 2층 보드 예가 있습니다.

PCB 설계 사양

주요 사양에 대한 엔지니어링 논리:

CuClad 250의 주요 제조 참고:

뚫기: CuClad 250의 섬유 유리 구조는 최적화 된 속도와 내장 비율로 날카로운 탄화물 드릴을 필요로합니다. 교차 된 구조는 균형 잡힌 기계적 특성을 제공합니다.구멍 벽을 깨끗하게 만들고 뚫림의 발생을 줄이는 데 기여합니다..

표면 준비: ENIG 또는 다른 마무리에는 표준 PTFE 표면 준비 기술이 적용됩니다. 플라즈마 처리 (예:CF4/O2) 는 PTFE 표면을 활성화하고 강한 접착력을 보장하는 것이 좋습니다..

차원 안정성: 유리섬유/PTFE의 높은 비율과 횡단 접힌 구조는 비조직 대체품에 비해 우수한 차원 안정성을 제공합니다.더 엄격한 등록 및 더 높은 수익을 가져옵니다. 특히 얇은 피치 구성 요소 (16 SMT 패드) 및 밀도가 높은 필드.

6. 비교 위치: CuClad 250가 어떻게 돋보이는지

참고: CuClad 250의 횡단 접힌 구조는 CuClad laminates에 고유한 XY 평면에서 진정한 전기 및 기계적 동위성을 제공합니다.다른 직물 또는 비 직물 유리섬유 강화 PTFE 기반 라미네이트는 이러한 주장을 하지 않습니다..

7전형적인 응용 분야 큐클라드 250가 빛나는 곳

그 속성 세트와 위의 디자인 사례를 바탕으로 CuClad 250는 다음과 같이 잘 적합합니다.

레이더: 단계 배열 안테나, 지상 레이더, 항공 레이더 시스템

전자적 대책 (ECM): EW (전자 전쟁) 및 전자적 지원 조치 (ESM) 시스템

마이크로 웨브 부품: 소음 적 증폭기 (LNA), 필터, 결합기 및 전력 분할기

위성 통신: 우주 및 지상 통신 시스템

항공 및 항공기: 항법 시스템, 고도 측정기 및 통신 장비

단계적 배열 안테나: 배열 요소에 걸쳐 일관성 있는 단계 및 진폭 반응에 진정한 XY 동방성이 중요한 경우

Q1: CuClad 250의 구조가 독특하다는 것은 무엇입니까?
CuClad 250는 접힌 유리섬유 층의 교차 층이 서로 90°로 지향되는 교차 접착 구조를 갖추고 있습니다.이것은 XY 평면에서 진정한 전기 및 기계적 동역성을 제공합니다. CuClad 라미네이트에 고유하고 단계 배열 안테나 응용 프로그램에 중요한 특징.

Q2: CuClad 250의 변압기 상수는 무엇입니까?
10GHz에서 Dk는 2.40에서 2까지 다양합니다.551MHz에서 범위는 2.40에서 2입니다.60PTFE와 유리섬유의 비율의 정밀 제어로 우수한 Dk 균일성을 보장합니다.

Q3: CuClad 250은 항공우주/우주 애플리케이션에 적합합니까?
네. NASA의 배출가스 값 (TML 0.01%, CVCM 0.00%, WVR 0.00%) 및 UL 94 V-0 준수와 함께, CuClad 250는 항공 우주 등급 요구 사항을 충족합니다. 중요한 응용 프로그램에는 "LX" 테스트 등급이 제공됩니다.,각 잎이 개별적으로 시험되고 시험 보고서는 주문과 함께 발급됩니다.

Q4: CuClad 250은 주파수에서 어떻게 작동합니까?
CuClad 250은 주파수 전반에 걸쳐 다이렉트릭 상수의 뛰어난 안정성을 보여준다. 소모 요인은 예외적으로 낮아지며 10GHz에서 ~0.0017에서 ~0으로 약간 증가한다.0023 30GHz, 광대역 및 밀리미터 파도 응용에 대한 적합성을 확인합니다.

Q5: 구리 및 패널 옵션은 무엇입니까?
큐클래드 250는 양쪽에 1/2 온스, 1 온스, 또는 2 온스 전자기 저장 된 구리로 공급됩니다. 다른 구리 무게와 롤 된 구리 필름이 제공됩니다. 금속 지원 옵션 (알루미늄, 청동,또는 구리) 는 열 침몰용으로도 제공됩니다.마스터 시트 크기는 36 "x 36" 크기로 크로스 플라이드 구성입니다.

Q6: CuClad 250에 어떤 표면 가공이 적합합니까?
침수 금 (ENIG) 은 일반적으로 사용되며, 위의 디자인 사례와 마찬가지로. 침수 은, ENEPIG,또는 OSP는 또한 완성하기 전에 적절한 표면 준비 (플라즈마 처리) 에 호환됩니다..

Q7: 속성 테이블의 모든 값이 보장되나요?
제공 된 데이터는 재료 선택에 도움이되는 전형적인 측정 값입니다. 그들은 사양 제한 또는 보장을 구성하지 않습니다.로저 라미네이트의 성질은 설계 및 응용에 따라 다를 수 있습니다..

Q8: "LX" 테스트 등급은 무엇입니까?
"LX"는 중요한 성능 애플리케이션에 대한 시험 등급 표기입니다. 정해진 경우 각 장은 개별적으로 테스트되고 주문과 함께 시험 보고서를 발급합니다."LX"로 표시된 제품은 더 높은 가격입니다., 각 장의 일부가 파괴적 테스트에 사용됩니다.

결론

로저스 코퍼레이션의 CuClad 250은 고주파 회로를 설계하는 엔지니어들을 위한 독특하고 매력적인 솔루션입니다.그리고 우수한 차원 안정성2층 PCB 디자인 케이스에서 보여준 바와 같이 0.4mm 두께, 4/6 밀리 미터/공간,그리고 몰래 금으로 마무리 CuClad 250는 레이더에 필요한 전기 성능을 제공하면서 표준 제조 작업 흐름에 원활하게 통합됩니다., 마이크로파 부품 및 단계 배열 안테나. 그 횡단 접힌 구조로, CuClad 250는 다른 직물 또는 직물 아닌 PTFE 라미네이트에 비해 비교할 수 없는 기능을 제공합니다:XY 평면에서의 진정한 전기 및 기계적 동방성단계 민감 회로와 항공 우주 응용 프로그램에 대한 신뢰할 수 있고 고성능 물질을 찾는 엔지니어에게는 CuClad 250은 현장에서 입증된 신뢰할 수있는 선택입니다.
