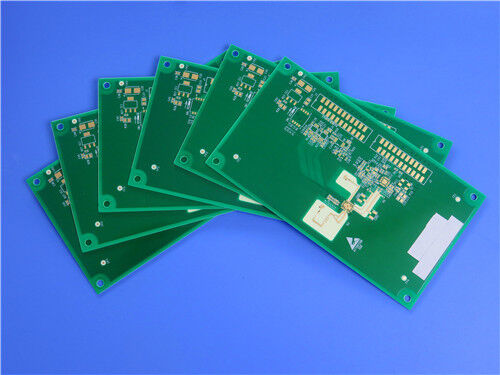

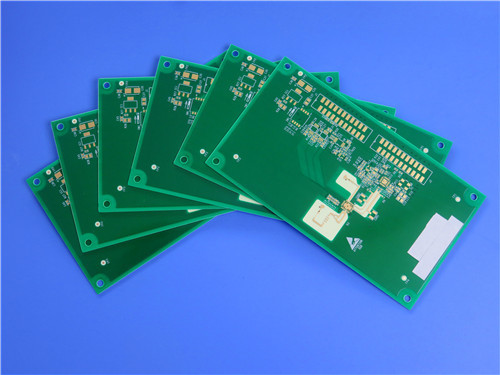

8층 하이브리드 고주파 PCB – RO4003C (Rogers) + S1000-2M (Shengyi) 블라인드 비아 및 레진 충진 비아 포함

제품 설명

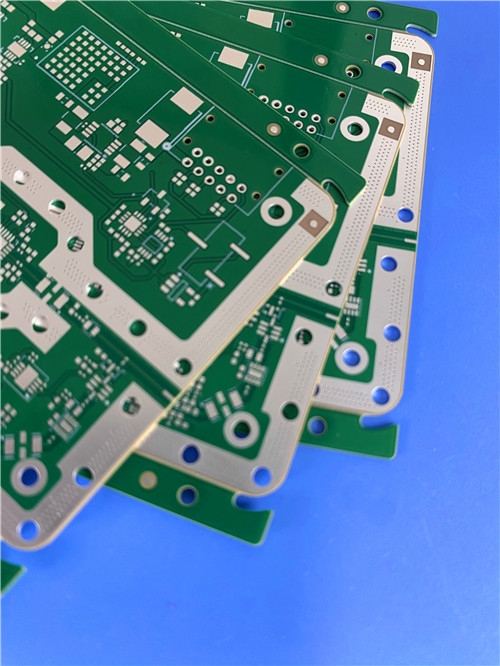

하이브리드 고주파 PCB 솔루션 RO4003C + S1000-2M 8층 사용자 지정 보드

질문: 이 하이브리드 PCB 솔루션은 무엇이며, 어떤 효과를 얻는가?

A: 이 솔루션은 로저스 RO4003C (고주파 탄화수소 세라믹 라미네이트) 와 S1000-2M (쉐냐의 고성능 FR-4 류 재료) 를 단일 8층 하이브리드 스택업으로 결합합니다.상단층과 하단층은 0을 사용합니다.최적의 RF 신호 무결성을 위해.203mm RO4003C, 내부 코어는 비용 효율적이고 신뢰할 수있는 다층 라우팅을 위해 S1000-2M을 사용합니다.

기준 제품은 다음과 같이 지정됩니다.

• 8층, 1.6mm의 완공 두께
• 외부층: 1온스 구리. 내부층: 0.5온스 / 1온스 ( 혼합)
• 표면 마감: ENIG (잠수 금)
• 실명선: L1L2 및 L7L8
• 樹脂로 채워진 비아 0.2mm, 0.25mm, 0.35mm
• 녹색 용접 마스크, 흰색 실크 스크린, 273mm × 185mm 패널

이 하이브리드 디자인은 중요한 곳에서 (외부 계층) 고주파 성능을 제공하고 비용 효율적이고 고밀도 라우팅을 내부에서 제공합니다. RF 프론트 엔드, 5G 소형 셀 및 레이더 모듈에 이상적입니다.

주요 내용

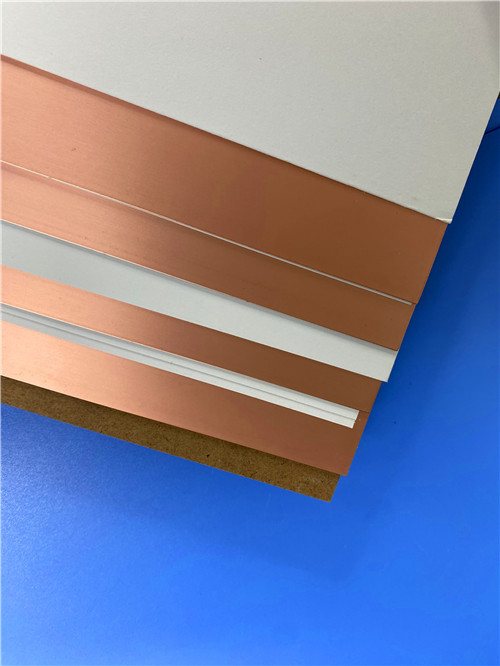

1재료 개요 RO4003C (로저스)

RO4003C는 로저스 코퍼레이션의 탄화수소 세라믹 라미네이트로, 고주파 RF/마이크로파 애플리케이션을 위해 특별히 설계되었습니다.그것은 PTFE 기반 재료와 표준 FR-4 사이의 성능 격차를 다룬다., 제공:

낮고 안정적인 Dk 3~38 ± 0.05 (프로세스) / 3.55 (디자인) 8~40 GHz

낮은 분산 요인 0.0027 @ 10GHz, 0.0021 @ 2.5GHz

매우 낮은 온도 계수 Dk +40ppm/°C (-50°C에서 150°C 이상 안정)

높은 Tg > 280°C (TMA) 및 Td = 425°C exceptional thermal robustness

낮은 Z축 CTE ~ 46 ppm/°C

FR-4 프로세스 호환성 (FR-4 process compatible)

주요 전기 특성 (RO4003C):

기계 및 열 (RO4003C):

표준 두께: 0.008 " (0.203mm), 0.012", 0.016", 0.020", 0.032", 0.060"

애플리케이션: 자동차 레이더 (77GHz), 5G mmWave 안테나, 포인트-투-포인트 라디오, 위성 통신, 테스트 및 측정 장비.

2재료 개요 S1000-2M (신기)

S1000-2M는 Shengyi Technology의 고성능, 높은 Tg FR-4 류 라미네이트로, 뛰어난 열 신뢰성과 CAF 저항을 요구하는 다층 보드에 설계되었습니다.

높은 계층의 백플라인과 서버 보드

자동차 및 산업용 전자제품

기지국 장비

납 없는 용접 호환성과 장기 신뢰성을 요구하는 모든 응용 프로그램

주요 특성 (S1000-2M):

신뢰성 검증 (S1000-2M):

24층 보드 (0.13mm 코어, 4.0mm 전체 두께, 0.35mm 분 구멍, 측면 비율 11.51.) 5 × 260 °C 납 없는 재공류를 통과했다.

IST (Interconnect Stress Test) 20층 보드, > 2000 회전 전력 (실온 150°C), 고장이 없습니다.

CAF (Conductive Anodic Filament) 테스트 ∙ 20층, TH ∙ 16/20 mil 간격, 65°C/87%RH/100V DC에서 > 1000시간, 통과.

3맞춤형 PCB 8층 하이브리드 스택업

이 보드는 첨단 HDI 기능을 가진 단일 고 신뢰성 PCB로 서로 다른 재료를 통합할 수 있는 우리의 능력을 나타냅니다.

기본 사양

고급 HDI 및 VIA 기능

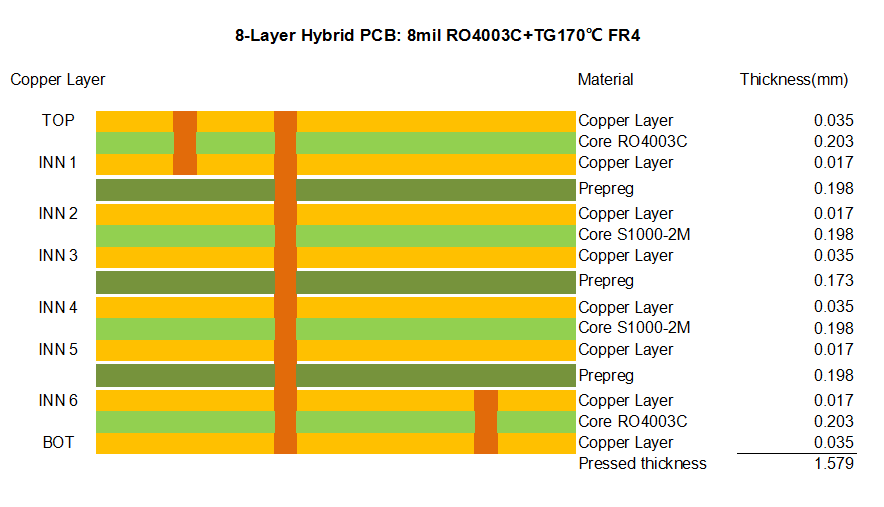

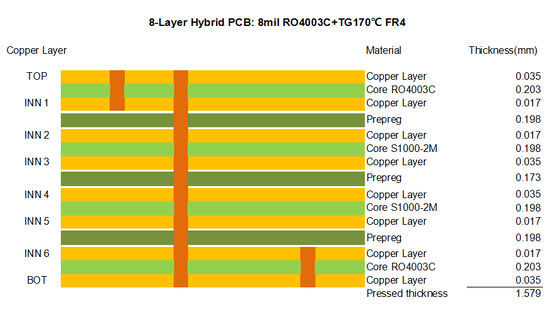

하이브리드 스택업

이 구성은 중요한 RF 경로가 RO4003C 내에서 완전히 위치하는 것을 보장합니다. 디지털 및 전력 계층의 대부분은 S1000-2M를 사용합니다. 두 세계 중 가장 좋은 것을 제공합니다.

비교 표 RO4003C 대 S1000-2M 대 전형적인 FR-4

이 하이브리드 PCB가 탁월한 응용 분야

• 5G 소형 셀 / 베이스 스테이션
• 자동차 레이더 (76~81GHz)
• 단계적 배열 안테나
• 항공우주 및 국방
• 고속 디지털 + RF 모듈

Q1: 왜 모든 RO4003C 대신 하이브리드 스택업을 선택합니까?
A: 비용 최적화. RO4003C는 FR-4 타입 재료보다 훨씬 비싸다. RF 성능이 중요한 외부 층에만 RO4003C를 사용함으로써, 내부 층에 S1000-2M을 사용함으로써,우리는 중요한 RF 성능을 유지하면서 재료 비용을 줄입니다.

Q2: RO4003C와 S1000-2M가 라미네이션 측면에서 호환됩니까?
A: 예. 두 재료 모두 표준 FR-4 라미네이션 사이클과 호환되는 열성 시스템입니다. 우리는 다른 핵심 재료 사이의 신뢰할 수있는 결합을 보장하기 위해 전환 프리프레그 층을 사용합니다.

Q3: 이 하이브리드 보드에서 임피던스 제어 디자인을 지원할 수 있나요?
A: 절대적으로. 우리는 당신의 스택업 및 추적 기하학 요구 사항에 기초하여 RO4003C와 S1000-2M 레이어 두 가지에 대한 미분/일결 역량을 계산하고 제어 할 수 있습니다.

Q4: 지름을 통해 드릴 수 있고 채울 수 있는 최소 지름은 무엇입니까?
A: 우리는 0.15mm까지 기계 뚫기 및 0.2mm까지 작은 비아에 게 樹脂 채우기를 지원합니다 (이 설계에 명시 된 대로: 0.2, 0.25, 0.35mm).

Q5: ENIG (이머션 골드) 는 RF 애플리케이션에 적합합니까?
A: 예. ENIG는 평평하고 용접 가능한 표면과 좋은 부식 저항을 제공합니다. 매우 높은 주파수 (mmWave) 응용 프로그램에서 일부 디자이너들은 니켈 층을 피하기 위해 몰입 은을 선호합니다.하지만 ENIG는 40GHz까지 대부분의 RF 설계에 널리 받아들여집니다..

Q6: 이 하이브리드 8층 보드의 생산 기간은 얼마일까요?
A: 전형적인 프로토타입 납품 시간은 블라인드 비아스와 樹脂 채용으로 쌓이는 데 10 ~ 15 일입니다. 사전 재료 공급로 대량 생산 납품 시간을 단축 할 수 있습니다.

Q7: 스택업 디자인 지원을 제공합니까?
A: 예. 저희 엔지니어링 팀은 레이어 할당을 정의하고, 임피던스를 계산하고, 제조성과 신호 무결성을 위해 하이브리드 스택을 최적화하는데 도움을 줄 수 있습니다.

Q8: S1000-2M prepreg의 보관 조건은 무엇입니까?
A: 단기 (<3개월): <23°C, <50% RH. 장기 ( 최대 6개월): 5°C. 항상 습기에 저항하는 재료로 포장하고 UV/강광을 피하십시오.

Q9: RO4003C에 로프로 필름으로 이 보드를 만들 수 있나요?
A: 예. 로저스는 로프로® (반면 처리) 필름으로 RO4003C를 제공합니다. 삽입 손실을 줄이기 위해. 귀하의 문의에이 요구 사항을 지정하십시오.

Q10: 이 디자인은 IPC 표준에 맞나요?
A: 예. RO4003C는 IPC-4103/10에 적합하며, S1000-2M는 적용 가능한 IPC-4101 사양을 충족합니다. 우리의 제조 과정은 IPC 클래스 2/3에 적합합니다.

저희와 연락

중국에 본사를 둔 전문 PCB 공급업체로서, 우리는 하이브리드 고주파 재료와 복잡한 HDI 프로세스들에 대한 광범위한 경험을 가지고 있습니다.우리는 제공:

전체적인 재료 추적성

임페던스 테스트 (TDR)

실명 비아에 대한 엑스레이 검사

전기 테스트 (비행 탐사선/장치)

빠른 전환 서비스 제공

기술적인 문의, 제안 요청 또는 디자인 검토 지원에 대해서는 당사의 영업팀에 직접 문의하시기 바랍니다. 우리는 여러분의 고주파 디자인을 구현할 수 있도록 도와드리겠습니다.
