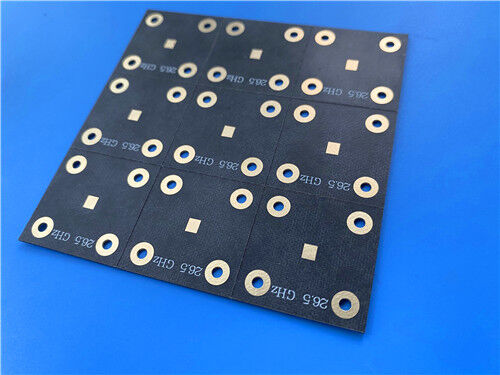

AGC 멀티 머티리얼 고용량 TLX-6 DK 2.65 유리섬유 강화 마이크로웨이브 기판 및 맞춤형 2층 3.5mil PCB 솔루션

제품 설명



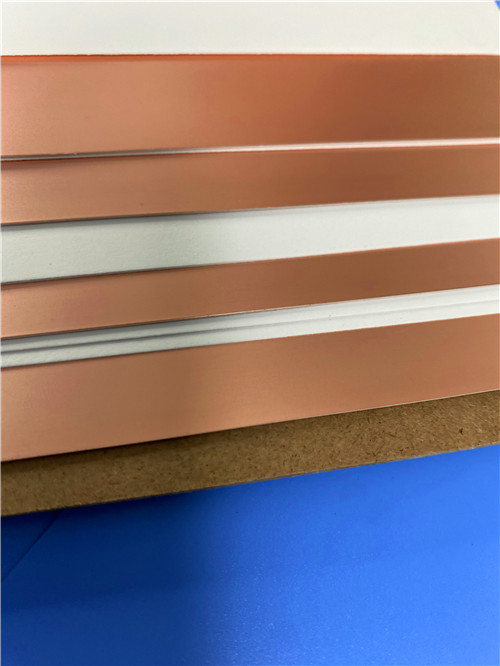

1. TLX-6 고용량 안테나 소재 소개



TLX-6는 AGC Multi Material의 PTFE 유리섬유 적층판으로, 광범위한 RF 애플리케이션에서 입증된 신뢰성을 제공하는 고용량 안테나 소재로 설계되었습니다. TLX 제품군의 일부인 TLX-6는 2.65 ± 0.04의 유전 상수(Dk)를 제공하며 다양한 두께와 구리 클래딩 옵션으로 제공되어 저층수 마이크로파 설계에 다용도로 활용될 수 있습니다. TLX-6의 차별점은 직조 유리섬유 보강재로, 극한 환경에서 뛰어난 기계적 강도와 치수 안정성을 제공합니다. 이로 인해 TLX-6는 다음과 같은 극한 조건을 견뎌야 하는 애플리케이션에 선호되는 소재입니다:우주 발사체 진동: 높은 진동 수준을 경험하는 하우징에 볼트로 고정된 PWB에 대한 크리프 저항성.고온 노출: 엔진 모듈의 상승된 온도를 견딥니다.방사선 저항: 낮은 탈기 특성을 가진 입증된 우주 실적 (NASA 탈기 데이터 참조).극한 해양 환경: 군함 안테나의 혹독한 조건을 견딥니다.시험 방법TLX 제품 라인 전반에 걸쳐 2.45 – 2.65의 Dk 범위 가용성을 통해 TLX-6는 커플러, 스플리터, 컴바이너, 증폭기, 안테나 및 기타 수동 RF 부품의 제조를 가능하게 합니다.



2. 주요 기술 사양 (TLX-6)



속성시험 방법



TLX-6 값유전 상수 (Dk) @ 10 GHz



IPC-650 2.5.5.32.65 ± 0.04



손실 계수 (Df) @ 1.9 GHzIPC-650 2.5.5.5.1



0.0016손실 계수 (Df) @ 10 GHz



IPC-650 2.5.5.5.1



0.0022

WVR (수증기 재흡수율)	ASTM E 595	0.06
탈기 특성 (NASA 테스트)	속성	시험 방법
단위	%	TML (총 질량 손실)
ASTM E 595	%	0.09
CVCM (수집된 휘발성 응축 가능 물질)	ASTM E 595	%





<0.01

WVR (수증기 재흡수율)	ASTM E 595	%	0.06
NASA 보고 기준. TLX는 오랜 우주 실적을 가지고 있으며 직조 유리섬유 보강재가 필요한 곳에 사용됩니다.	최적화된 구리 접착력: 표면 처리는 안정적인 PCB 제조를 위한 강력한 구리 결합 보장.	다용도 가공: 저층수 마이크로파 설계에 적합한 표준 PCB 제조 공정 지원.	우수한 PIM 성능: 낮은 -160 dBc 미만으로 측정 (채널당 20W @ 800 및 1800 MHz에서 테스트), 까다로운 RF 시스템에서 깨끗한 신호 전송 보장.
낮고 안정적인 Dk: 온도에 따른 변동이 최소화된 엄격하게 제어된 유전 상수 (2.65 ± 0.04)로 일관된 회로 성능 보장.	최적화된 구리 접착력: 표면 처리는 안정적인 PCB 제조를 위한 강력한 구리 결합 보장.	다용도 가공: 저층수 마이크로파 설계에 적합한 표준 PCB 제조 공정 지원.	낮은 수분 흡수: 습한 환경에서 유전 특성 변화 최소화.
UL 94 V-0 등급: 엄격한 난연성 요구 사항 충족.	최적화된 구리 접착력: 표면 처리는 안정적인 PCB 제조를 위한 강력한 구리 결합 보장.	다용도 가공: 저층수 마이크로파 설계에 적합한 표준 PCB 제조 공정 지원.	4. TLX-6 기반 맞춤형 2층 PCB 솔루션





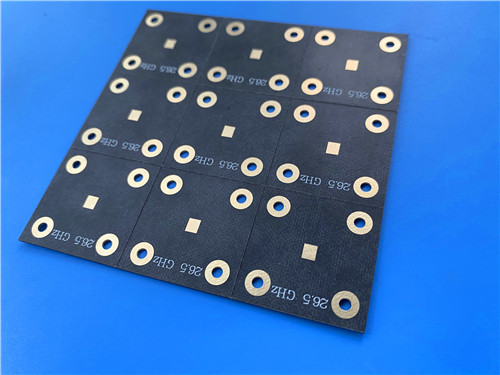

TLX-6의 뛰어난 특성을 활용하여 다음과 같은 정밀 엔지니어링된 2층 경질 PCB 솔루션을 제공합니다. 이 초박형 설계는 공간 제약이 있고 신뢰성이 높은 RF 및 마이크로파 애플리케이션에 이상적입니다.



PCB 구성 세부 정보

매개변수



사양기본 재료



AGC TLX-6레이어 수



2완성 보드 크기



105mm × 98mm (±0.15mm)완성 보드 두께



0.2mm최소 트레이스/간격



5/7 밀최소 홀 크기



0.3mm (스루홀만 해당; 블라인드 비아 없음)외부 레이어 구리 중량



1 oz (35μm)비아 도금 두께





20μm

표면 마감





침지 금 (ENIG)

상단 실크스크린	흰색
하단 실크스크린
상단 솔더 마스크	없음
하단 솔더 마스크	없음
전기 테스트	출하 전 100%
승인된 품질 표준	IPC-Class-2
아트워크 형식	Gerber RS-274-X
글로벌 가용성	전 세계 배송
설계 및 제조 하이라이트	초박형 프로파일: 3.5 밀 (0.089mm) 코어에 불과 0.2mm의 완성 두께로, 이 PCB는 컴팩트 안테나 배열, 커플러 및 휴대용 RF 장치에 이상적인 매우 낮은 프로파일의 경량 솔루션을 제공합니다.
미세 피처 기능: 5/7 밀 트레이스/간격 및 0.3mm 마이크로 비아를 지원하여 우수한 신호 무결성을 갖춘 밀집된 RF 회로 레이아웃을 가능하게 합니다.	저손실 구리 레이어: 양면에 1 oz (35μm) 구리를 사용하여 높은 전도성을 제공하며, 최적화된 표면 처리는 강력한 접착력과 안정적인 에칭을 보장합니다.
안정적인 상호 연결: 침지 금 마감은 평평하고 산화 방지되며 납땜성이 우수한 표면을 제공하여 강력한 부품 부착과 장기적인 신뢰성을 보장합니다.	우수한 PTH 신뢰성: 20μm 비아 도금과 소재의 낮은 수분 흡수 및 치수 안정성을 통해 PCB는 뛰어난 도금 스루 홀 무결성을 제공합니다.
엄격한 품질 관리: 모든 보드는 100% 전기 테스트를 거치며 IPC-Class-2 표준에 따라 제조되어 일관된 품질을 보장합니다.	마이크로파 테스트 장비: 보정 장치 및 측정 장치.
TLX-6는 다음과 같은 광범위한 RF 및 마이크로파 애플리케이션에 광범위하게 사용됩니다:	마이크로파 테스트 장비: 보정 장치 및 측정 장치.
모바일 통신: 기지국 안테나, 필터 및 컴바이너.	마이크로파 테스트 장비: 보정 장치 및 측정 장치.
마이크로파 전송 장치: 커플러, 스플리터 및 전력 분배기.	수동 부품: 증폭기, 믹서 및 필터.
안테나 시스템: 패치 안테나, 배열 안테나 및 GPS/GNSS 안테나.	우주 및 방위: 위성 통신 시스템, 군함 안테나 및 고도계 기판.
6. 결론	맞춤형 고주파 회로 기판의 전문 공급업체로서, 우리는 오랜 우주 실적을 가진 고용량 유리섬유 강화 PTFE 적층판인 AGC TLX-6의 입증된 성능과 당사의 정밀 제조 역량을 결합하여 세계적 수준의 PCB 솔루션을 제공합니다. 당사의 초박형 2층 제품은 TLX-6의 안정적인 유전 특성, 낮은 손실, 우수한 PIM 성능 및 기계적 견고성을 최대한 활용하여 RF 및 마이크로파 설계가 최고 수준의 성능과 신뢰성을 달성하도록 보장합니다.
모바일 통신, 레이더 시스템, 위성 탑재체 또는 방위 전자 장치용 안테나를 개발하든 당사의 엔지니어링 팀은 귀하의 프로젝트를 지원할 준비가 되어 있습니다. 기술 상담, 샘플 또는 대량 주문에 대해서는 지금 바로 문의하십시오. 고주파 혁신 분야에서 귀하의 신뢰할 수 있는 파트너가 되기를 기대합니다.
