RO4350B, 4003C;로저스 5880, 5870, 6002, 6010, 6006, 6035;RO3003, RO3035, RO3006, RO3010, RO3210, RO3203

TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350

제품 소개고주파 PCB

HASL 양면 31mil 0.8mm 두께의 DiClad 870 PCB 마이크로파 PCB 솔더 없음 Maks 실크스크린 없음

HASL 양면 31mil 0.8mm 두께의 DiClad 870 PCB 마이크로파 PCB 솔더 없음 Maks 실크스크린 없음

  • HASL 양면 31mil 0.8mm 두께의 DiClad 870 PCB 마이크로파 PCB 솔더 없음 Maks 실크스크린 없음
HASL 양면 31mil 0.8mm 두께의 DiClad 870 PCB 마이크로파 PCB 솔더 없음 Maks 실크스크린 없음
제품 상세 정보:
원래 장소: 중국
브랜드 이름: BICHENG
인증: UL
모델 번호: BIC-212-V1.0
결제 및 배송 조건:
최소 주문 수량: 1개 부분
가격: Negotiable
포장 세부 사항: 판지, 31*27*20cm 당 12kg
배달 시간: 12 작업 일
지불 조건: 전신환, 페이팔
공급 능력: 달 당 50000 조각
접촉
상세 제품 설명
유리 에폭시: 디클래드 870, 0.787mm 구리 무게: 1 온스
표면 마감: HASL 무연 솔더 마스크: 해당 없음
PCB 두께: 0.0157" - 0.3937"(0.40mm--10.00mm)
하이 라이트:

금속 코어 인쇄 회로 기판

,

알루미늄 회로 기판

HASL이 있는 DiClad 870 마이크로웨이브 PCB 양면 31mil 0.8mm두꺼운솔더 막 없음 실크스크린 없음

(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다)



일반적인 설명

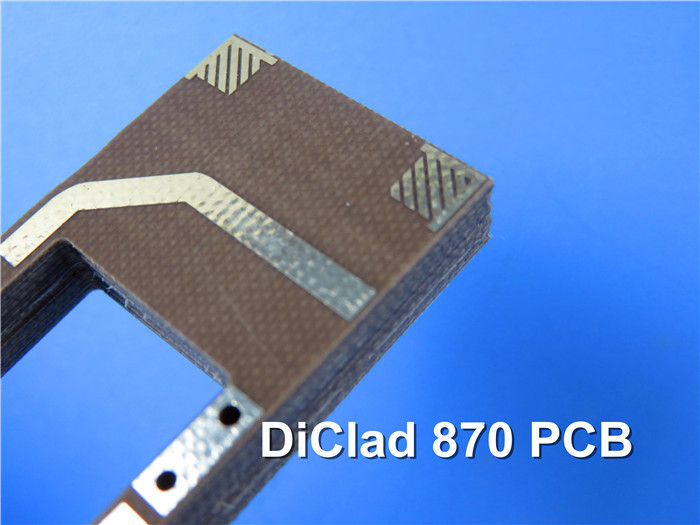

이것은 31mil DiClad 870 기판에 제작된 양면 마이크로웨이브 PCB 유형입니다.솔더마스크나 실크스크린이 없는 단순한 인쇄회로기판입니다.패드의 표면 마감은 열풍 납땜 레벨(HASL), 무연 유형으로 보호됩니다.보드 크기는 30mm x 80mm이고 1온스 구리 마감 처리되어 있습니다.



모든 개방 단락 테스트와 IPC-Class-II 표준에 대한 엄격한 준수는 선적 전에 보드에서 수행됩니다.12kg의 상자와 25개의 보드가 들어 있는 가방으로 진공 포장되어 선적됩니다.



PCB 매개변수

모수
레이어 수 1-32
기판 재료 RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;RT/듀리오드 5880;RT/듀리오드 5870, RT/듀리오드 6002, RT/듀로이드 6010, RT/듀로이드 6035HTC;RT/듀로이드 5880LZ;TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, 카파 438;TLF-35;RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45;TLX-0, TLX-6, TLX-7, TLX-8;TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B(DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2);AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350;TC600;디클래드 880, 디클래드 870, 디클래드 527;아이소클래드 917;CLTE, CLTE-XT, CLTE-AT, CLTE-MW;넬코 N4000, N9350, N9240;SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300;FR-4(높은 Tg S1000-2M, TU-872 SLK, TU-768, IT-180A 등), FR-4 높은 CTI>600V;폴리이미드, PET;금속 코어 등
최대 크기 비행 테스트: 900*600mm, 고정 장치 테스트 460*380mm, 테스트 없음 1100*600mm
기판 외형 공차 ±0.0059"(0.15mm)
PCB 두께 0.0157" - 0.3937"(0.40mm--10.00mm)
두께 공차(T≥0.8mm) ±8%
두께 공차(t<0.8mm) ±10%
절연층 두께 0.00295" - 0.1969"(0.075mm--5.00mm)
최소 트랙 0.003"(0.075mm)
최소 공간 0.003"(0.075mm)
외부 구리 두께 35µm--350µm(1oz-10oz)
내부 구리 두께 17µm--350µm(0.5oz - 10oz)
드릴홀(기계식) 0.0079" - 0.25"(0.2mm--6.35mm)
가공홀(기계식) 0.0039"-0.248"(0.10mm--6.30mm)
DiameterTolerance(기계적) 0.00295"(0.075mm)
등록(기계적) 0.00197"(0.05mm)
종횡비 12:1
솔더 마스크 유형 LPI
최소 솔더마스크 브리지 0.00315"(0.08mm)
최소 솔더마스크 간극 0.00197"(0.05mm)
직경을 통한 플러그 0.0098" - 0.0236"(0.25mm--0.60mm)
임피던스 제어 공차 ±10%
표면 마감 HASL, HASL LF, ENIG, 침수 주석, 침수은, OSP, 금 손가락, 순금 도금 등





HASL 양면 31mil 0.8mm 두께의 DiClad 870 PCB 마이크로파 PCB 솔더 없음 Maks 실크스크린 없음 0



우리의 PCB 능력(2023)

모수
레이어 수 1-32
기판 재료 RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;RT/듀리오드 5880;RT/듀리오드 5870, RT/듀리오드 6002, RT/듀로이드 6010, RT/듀로이드 6035HTC;RT/듀로이드 5880LZ;TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, 카파 438;TLF-35;RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45;TLX-0, TLX-6, TLX-7, TLX-8;TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B(DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2);AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350;TC600;디클래드 880, 디클래드 870, 디클래드 527;아이소클래드 917;CLTE, CLTE-XT, CLTE-AT, CLTE-MW;넬코 N4000, N9350, N9240;SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300;FR-4(높은 Tg S1000-2M, TU-872 SLK, TU-768, IT-180A 등), FR-4 높은 CTI>600V;폴리이미드, PET;금속 코어 등
최대 크기 비행 테스트: 900*600mm, 고정 장치 테스트 460*380mm, 테스트 없음 1100*600mm
기판 외형 공차 ±0.0059"(0.15mm)
PCB 두께 0.0157" - 0.3937"(0.40mm--10.00mm)
두께 공차(T≥0.8mm) ±8%
두께 공차(t<0.8mm) ±10%
절연층 두께 0.00295" - 0.1969"(0.075mm--5.00mm)
최소 트랙 0.003"(0.075mm)
최소 공간 0.003"(0.075mm)
외부 구리 두께 35µm--350µm(1oz-10oz)
내부 구리 두께 17µm--350µm(0.5oz - 10oz)
드릴홀(기계식) 0.0079" - 0.25"(0.2mm--6.35mm)
가공홀(기계식) 0.0039"-0.248"(0.10mm--6.30mm)
DiameterTolerance(기계적) 0.00295"(0.075mm)
등록(기계적) 0.00197"(0.05mm)
종횡비 12:1
솔더 마스크 유형 LPI
최소 솔더마스크 브리지 0.00315"(0.08mm)
최소 솔더마스크 간극 0.00197"(0.05mm)
직경을 통한 플러그 0.0098" - 0.0236"(0.25mm--0.60mm)
임피던스 제어 공차 ±10%
표면 마감 HASL, HASL LF, ENIG, 침수 주석, 침수은, OSP, 금 손가락, 순금 도금 등





HASL 양면 31mil 0.8mm 두께의 DiClad 870 PCB 마이크로파 PCB 솔더 없음 Maks 실크스크린 없음 1

우리는 전 세계적으로 배송합니까?

Bicheng Ltd를 통해 구매 가능한 모든 PCB는 금수 조치되지 않은 모든 국가로 전 세계적으로 발송될 수 있습니다.DHL, FedEx, TNT, UPS, EMS 및 Aramex 중에서 적합한 운송업체를 선택합니다.



고주파 재료의 재고가 있습니까?

우리는 3000 시리즈, 4000 시리즈, 5000 시리즈, 6000 시리즈 등의 Rogers 소재, RF 시리즈, TLX 시리즈, TLY 시리즈 등의 Taconic 소재, DK2의 Wangling 소재 F4B와 같은 프로토 타입 수량으로 대부분의 고주파 소재를 재고로 유지합니다. .2, DK2.65 등 고주파 재료의 종류가 매우 다양하므로 주문 전 영업사원과 상담 가능합니다.



내 주문을 받을 수 있습니까?

DHL, UPS 또는 FedEx 등의 계정을 통해 당사 구내에서 보드 주문 또는 PCB 수집을 픽업하는 것은 전혀 문제가 되지 않습니다. 세관 신고에 필요한 수출 문서 또는 파일을 준비하는 데 도움을 드립니다.



배달 비용은 얼마입니까?

다양한 통신사를 선택할 수 있습니다.보통, 우리는 당신을 위한 제일 운송비를 가진 것을 선택할 것입니다.귀하의 주문이 긴급한 경우 빠른 시일 내에 운송 업체를 선택하는 데 도움을 드릴 수 있습니다.



PCB를 반품할 수 있습니까?

PCBs는 주문제작 상품으로 주문제작 상품으로 품질에 문제가 없을 경우 반품이 불가합니다.



내 주문은 언제 도착합니까?

모든 PCB는 오후 5시 이전에 제작이 완료되면 당일 발송됩니다.아시아 고객의 경우 2~3일, 유럽 고객은 6~7일, 미국(북부 및 남부) 고객은 6~7일이 소요되지만 운송업체는 운송의 복잡성으로 인해 이를 보장하지 않습니다.



패키지에 서명해야 합니까?

DHL, UPS, FedEx, TNT, Aramex 또는 EMS를 사용하여 모든 주문을 발송하므로 완전히 추적되며 서명이 필요할 수 있습니다.



내 주문을 어떻게 추적할 수 있습니까?

PCB 보드가 발송되면 추적 번호가 포함된 영업 부서에서 이메일을 통해 배송 확인을 받게 됩니다.공식 웹사이트에서 이 번호를 추적할 수 있습니다.



소포가 손상되거나 분실된 경우 어떻게 해야 합니까?

이러한 상황은 우리의 일상 업무에서 드뭅니다.PCB 보드는 PCB를 보호하기 위해 내부에 기포 재료로, 외부에는 KK 등급 상자로 포장되어 있습니다.그러나 소포가 분실되거나 손상된 경우 운송업체에 연락하여 교체 생산을 준비할 수 있도록 즉시 당사에 연락해야 합니다.파손된 포장재를 포함하여 파손된 물품은 참고용으로 보관하십시오.
