제품 설명
F4BM265 PTFE 라미네이트 및 맞춤형 다층 PCB – 전체 가이드
빠른 답변
이 제품은 유전 상수(Dk)가 2.65이고 유전 상수(Dk)가 0.0013 @ 10GHz인 고성능 PTFE(폴리테트라플루오로에틸렌) 유리 직물 구리 피복 적층판입니다. Taizhou Wangling Insulated Materials Factory에서 제조한 이 제품은 RF/마이크로파 응용 분야에서 수입 PTFE 기판을 위한 비용 효율적인 드롭인 대체품 역할을 합니다.
![]()
어떤 PCB를 만들 수 있나요?
우리는 총 두께 4.14mm, 35μm 마감 구리, ENIG 표면 마감, 파란색 솔더 마스크, 블라인드 비아, 임피던스 제어 및 IPC 클래스 3 신뢰성을 특징으로 하는 F4BM265 기반의 완전한 4레이어 다층 PCB 솔루션을 제공합니다. 이는 위상 배열 레이더, 위성 통신 및 고전력 RF 시스템에 이상적입니다.
주요 시사점
| 디자이너를 위한 | 조달 전문가용 |
| ✅ 일관된 임피던스 제어를 위한 Dk 2.65 ±0.05 | ✅ UL94 V-0, RoHS 준수 |
| ✅ Df 0.0013 @ 10GHz(초저손실) | ✅ 표준 및 맞춤형 패널 크기로 제공 |
| ✅ 두 가지 구리 변형: ED(일반) 및 RTF(PIM 최적화) | ✅ 비용 효율적 vs. 수입 PTFE 라미네이트 |
| ✅ 블라인드 비아 및 임피던스 제어 지원 | ✅ 대량 생산 능력 |
| ✅ 작동 범위: -55°C ~ +260°C | ✅ 열 관리를 위한 금속 뒷면 옵션(Al/Cu) |
| ✅ 고신뢰성 애플리케이션을 위한 IPC 클래스 3 | ✅ 풀 턴키 PCB 제작 서비스 |

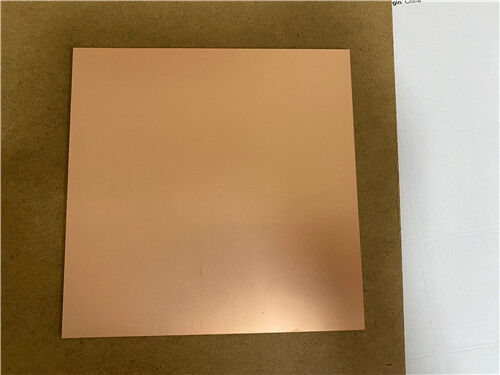

1. 재료개요
F4BM265는 엄격한 압축 성형 공정에서 직조 유리 직물, PTFE 수지 및 PTFE 필름을 과학적으로 제조하여 설계된 광범위한 PTFE 유리 직물 라미네이트 F4BM 시리즈의 일부입니다. 표준 F4B 시리즈와 비교하여 F4BM 시리즈는 다음을 제공합니다.
더 넓은 DK 범위(2.17 ~ 3.0, 사용자 정의 가능)
마이크로파 주파수 전반에 걸쳐 낮은 유전 손실
더 높은 절연 저항
정밀한 PTFE-유리 비율 제어를 통해 치수 안정성 향상
탁월한 온도 안정성(TCDk: -100ppm/°C)
2. F4BM 대 F4BME – 어떤 구리 호일이 필요합니까?
| 특징 | F4BM | F4BME |
| 동박 종류 | ED(전착) | 역처리 RTF |
| PIM 성과 | 지정되지 않음 | ≤ -159dBc |
| 회로 정밀도 | 기준 | 더 정확함 |
| 도체 손실 | 기준 | 낮추다 |
| 최고의 응용 프로그램 | 일반 RF/마이크로파 | 기지국, 위성, 낮은 PIM 시스템 |
| 사용 가능한 Cu 두께 | 0.5, 1.0, 1.5, 2.0온스 | 0.5, 1.0온스 |
결론: 비용 효율적인 범용 RF 설계를 위해서는 F4BM을 선택하십시오. PIM 성능, 정밀 에칭 및 최소 도체 손실이 중요한 경우 F4BME를 선택하십시오.
3. F4BM265 기술 데이터 시트
| 재산 | 테스트 조건 | 단위 | F4BM265 값 |
| 유전 상수(Dk) | 10GHz | — | 2.65±0.05 |
| 소산계수(Df) | 10GHz | — | 0.0013 |
| 20GHz | — | 0.0019 | |
| TCDk(Dk의 온도 계수) | -55°C ~ +150°C | ppm/°C | -100 |
| 박리 강도(1oz ED) | — | N/mm | >1.8 |
| (1온스 RTF / F4BME) | — | N/mm | >1.6 |
| 체적 저항률 | 정상 | MΩ·cm | ≥6×10⁶ |
| 표면 저항률 | 정상 | MΩ | ≥1×10⁶ |
| 유전 강도(Z) | 5kW, 500V/초 | kV | >25 |
| 항복전압(X/Y) | 5kW, 500V/초 | kV | >34 |
| CTE(X/Y) | -55°C ~ 288°C | ppm/°C | 14~17 |
| CTE(Z) | -55°C ~ 288°C | ppm/°C | 142 |
| 열 스트레스 | 260°C, 10초, 3사이클 | — | 박리 없음 |
| 수분 흡수 | 20±2°C, 24시간 | % | ≤0.08 |
| 밀도 | RT | g/cm3 | 2.25 |
| 작동 온도. | 마디 없는 | ℃ | -55 ~ +260 |
| 열전도율(Z) | — | W/(m·K) | 0.36 |
| PIM(F4BME만 해당) | — | dBc | ≤ -159 |
| 가연성 | UL94 | 평가 | V-0 |
| 구성 | — | — | PTFE + 유리 직물 |
4. 사용 가능한 구성
구리 호일 옵션
| 포일 유형 | 사용 가능한 두께 |
| ED 구리(F4BM) | 0.5온스(0.018mm), 1온스(0.035mm), 1.5온스(0.05mm), 2온스(0.07mm) |
| RTF 구리(F4BME) | 0.5온스(0.018mm), 1온스(0.035mm) |
패널 크기
| 표준 크기(mm) | 맞춤형 크기 사용 가능(mm) |
| 460×610 | 300×250 |
| 500×600 | 350×380 |
| 850×1200 | 500×500 |
| 914×1220 | 840×840 |
| 1000×1200 | 1000×1500 |
5. 적용분야
- 항공우주 장비, 우주 및 객실 장비
- 전자레인지, RF
- 레이더, 군용 레이더
- 피드 네트워크
- 위상 감지 안테나, 위상 배열 안테나
- 위성 통신 등.

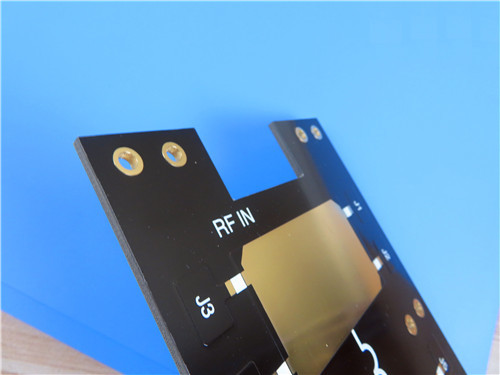

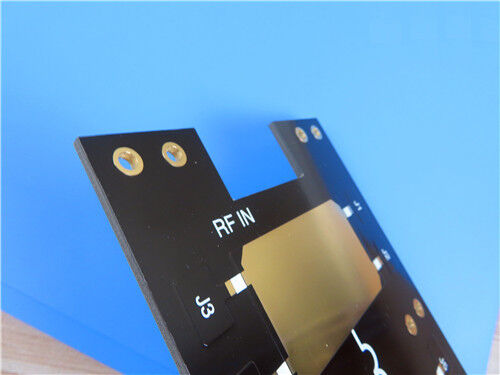

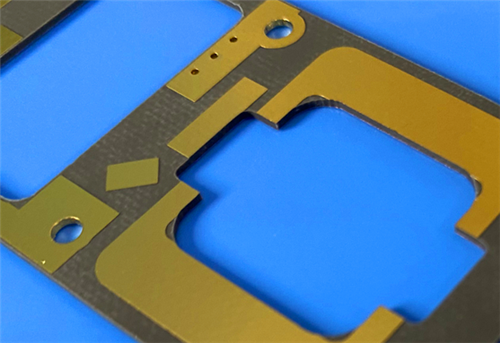

6. 맞춤형 다층 PCB - 전체 사양
F4BM265를 기반으로 당사는 다음 사양을 갖춘 완전한 4레이어 PCB 솔루션을 제공합니다.
스택업 구성
![]()
보드 사양
| 사양 | 세부 사항 |
| 보드 유형 | 4층 다층 PCB |
| 기본 재료 | F4BM265 PTFE 라미네이트 |
| 프리프레그 | S1000-2MB |
| 핵심 | S1000-2M(0.5mm) |
| 총 두께 | 4.14mm |
| 완성된 구리 | 레이어당 35μm(1oz) |
| 치수 | 245×245mm(1개) |
| 솔더 마스크 | 블루(양면) |
| 실크 스크린 | 화이트(양면) |
| 표면 마감 | ENIG(무전해 니켈/침수 금) |
| 구멍 벽 구리 | 25μm |
| 특별한 기능 | 블라인드 비아, 임피던스 제어 |
| IPC 클래스 | 클래스 3(고신뢰성) |
![]()
FAQ
Q1: F4BM과 F4BME의 차이점은 무엇입니까?
A: 둘 다 동일한 PTFE/유리 유전체를 사용하지만 구리 호일이 다릅니다. F4BM은 ED(전착) 구리를 사용하며 일반 RF 용도에 적합합니다. F4BME는 역처리된 RTF 구리를 사용하여 뛰어난 PIM 성능(≤ -159dBc), 보다 정밀한 회로 에칭 및 낮은 도체 손실을 제공합니다. 기지국, 위성 또는 PIM에 민감한 시스템의 경우 F4BME를 선택하십시오.
Q2: F4BM 소재의 유전 상수를 맞춤 설정할 수 있나요?
답: 그렇습니다. F4BM 시리즈는 2.17부터 3.0까지의 DK 값을 지원하며 요청 시 맞춤형 DK를 사용할 수 있습니다. 더 높은 DK 값은 유리 직물 비율을 증가시켜 얻을 수 있으며, 이는 치수 안정성을 향상시키고 CTE를 낮추지만 Df는 약간 증가할 수 있습니다.
Q3: 주문 시 "총 두께"와 "유전체 두께"는 무엇을 의미합니까?
A: 주문할 때 두께 요구 사항이 다음과 같은지 지정해야 합니다.
유전체 두께 – PTFE/유리 층만의 두께(구리 제외)
총 두께 – 두 구리층을 포함한 두께
예를 들어, 양면에 1oz 구리가 포함된 총 두께 0.508mm 보드의 유전체 두께는 약 0.438mm입니다.
Q4: F4BM265는 블라인드 및 매립 비아를 지원할 수 있습니까?
답: 그렇습니다. F4BM265는 제어된 깊이의 드릴링 및 순차 적층 공정과 호환되므로 블라인드 및 매립형 비아 설계에 적합합니다. 당사의 맞춤형 4층 PCB 예제에는 HDI 기능을 위한 블라인드 비아가 포함되어 있습니다.
Q5: F4BM265에 사용할 수 있는 최대 패널 크기는 얼마입니까?
A: 표준 최대 패널 크기는 1000 × 1200mm입니다. 사용자 정의 더 큰 크기에 대해 논의할 수 있습니다. 단, 재료 두께가 ≥4.0mm 또는 ≤0.2mm인 경우 제조상의 제약으로 인해 최대 크기가 500×610mm로 제한됩니다.
Q6: F4BM265는 고전력 RF 애플리케이션에 적합합니까?
답: 물론이죠. Z 방향에서 0.36W/(m·K)의 열 전도성, -55°C ~ +260°C의 작동 온도 범위, 초저 유전 손실을 갖춘 F4BM265는 고전력 RF 애플리케이션에 탁월합니다. 더 나은 열 관리를 위해서는 금속 후면 변형(F4BM265-AL 또는 F4BM265-CU)을 고려하십시오.
Q7: F4BM265는 RoHS를 준수하고 할로겐이 없나요?
A: 이 소재는 RoHS를 준수하며 할로겐 프리 요구 사항을 충족합니다. 또한 안전 규정 준수를 위해 UL94 V-0 화염 등급을 획득했습니다.
Q8: 맞춤형 F4BM265 PCB의 일반적인 리드타임은 얼마나 됩니까?
A: 리드타임은 복잡성과 수량에 따라 다릅니다. 위에서 설명한 4층 설계와 같은 표준 다층 보드의 경우 일반적인 리드타임은 영업일 기준 10~20일입니다. 구체적인 프로젝트 일정은 당사에 문의하세요.
Q9: F4BM265에 임피던스 제어 PCB를 제공할 수 있습니까?
답: 그렇습니다. 우리는 완전한 임피던스 제어 설계 및 제조 지원을 제공합니다. 2.65 ±0.05의 안정적인 Dk는 보드 전반에 걸쳐 일관된 임피던스를 보장하며 주문 시 임피던스 테스트 쿠폰을 제공할 수 있습니다.
Q10: 이러한 PCB에 대한 조립 서비스를 제공합니까?
A: 그렇습니다. 우리는 턴키 PCB 조립 서비스를 제공합니다. 조립 옵션, 부품 소싱, 테스트 서비스에 대해서는 영업팀에 문의하세요.
