4층 고주파 PCB 에 2 코어 32mil 0.813mm RO4003C 및 12초고주파 커플러용 mil RO4450F
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
여러분, 안녕하세요,
안녕하세요.

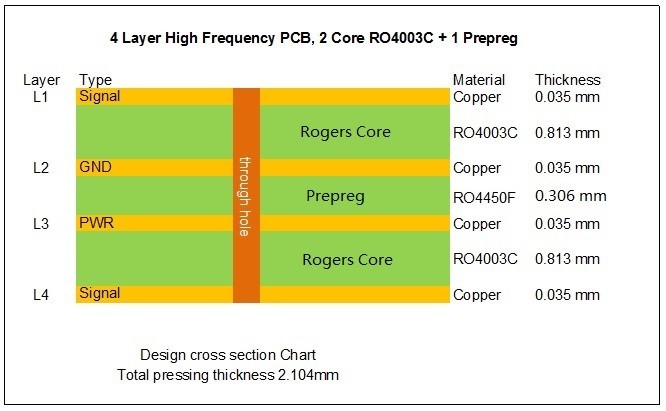

오늘 우리는 4 층 고주파 PCB의 유형에 대해 이야기합니다.이 PCB는 0.813mm(32mil) RO4003C 코어 2매와 초고주파 커플러 적용을 위한 RO4450F 프리프레그 1매로 제작되었습니다.다음은 스택업입니다.

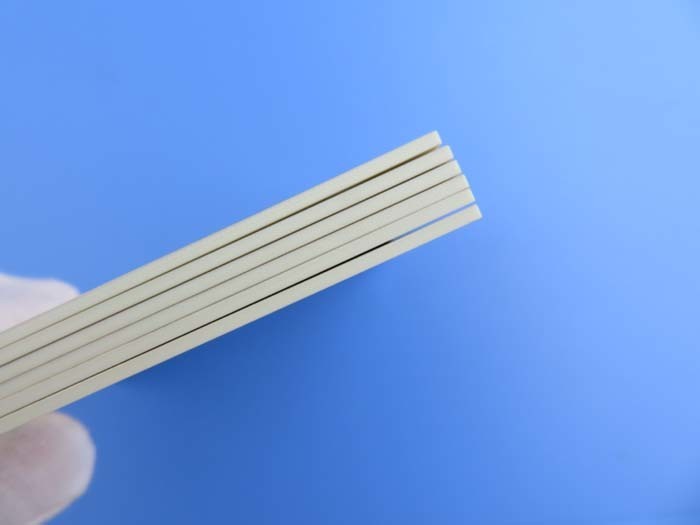

일반적으로 다층 Rogers 고주파 PCB는 프리프레그 접착제를 포함한 모든 고주파 재료로 만들어집니다.모두에게 알려진 바와 같이 RO4003C 제품군에는 6개의 코어가 있습니다. 즉, 8mil(0.203mm) ~ 60mil(1.524mm)입니다.
| RO4003C: | |
| 8백만 | 0.203mm |
| 12mil | 0.305mm |
| 16mil | 0.406mm |
| 2천만 | 0.508mm |
| 32mil | 0.813mm |
| 6천만 | 1.524mm |
그래서 4개의 레이어를 쌓는 작업이 다양한 방법으로 수행될 수 있다는 점이 매우 흥미롭습니다.
보드의 사양은 다음과 같습니다.
모재: RO4003C 32mil + RO4450F 12mil PP
레이어 수: 4개의 레이어
유형: 가장자리에 성곽 구멍(반 구멍)
형식: 113mm x 80mm = 1종 = 4개
표면 마무리: 침지 금
구리 중량: 외층 35μm/내층 35μm
솔더 마스크 / 범례: 아니오 / 아니오
최종 PCB 높이: 2.1mm
표준: IPC 6012 클래스 2
포장: 선적을 위해 20개의 패널이 포장됩니다.
리드 타임: 10일
유효 기간: 6개월
당신은 f를 즐긴다식사와 혜택
1) 낮은 유전 허용 오차 및 손실로 인한 우수한 고주파 성능;
2) AOI 검사;
3) 프로토타입에서 대량 생산에 이르기까지 PCB 요구 사항 충족
4) 30000 평방 미터 월 기능;
5) 한 달에 8000가지 유형의 PCB;
6) 16년 이상의 PCB 경험;
애플리케이션
GPS 안테나, WiFi 증폭기, 전력 증폭기, RF 송수신기, TV 안테나, 레이더 데이터 수집 변환기, 스펙트럼 확산, 감쇠기
부록: RO4003C의 속성
| RO4003C 일반 값 | |||||
| 재산 | RO4003C | 방향 | 단위 | 상태 | 테스트 방식 |
| 유전 상수,ε프로세스 | 3.38±0.05 | 지 | 10GHz/23℃ | IPC-TM-650 2.5.5.5 고정 스트립라인 | |
| 유전 상수, εDesign | 3.55 | 지 | 8~40GHz | 차동 위상 길이 방법 | |
| 소산 계수tan,δ | 0.0027 0.0021 | 지 | 10GHz/23℃ 2.5GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| ε의 열 계수 | +40 | 지 | ppm/℃ | -50℃~150℃ | IPC-TM-650 2.5.5.5 |
| 체적 저항 | 1.7 x 1010 | MΩ.cm | 조건 A | IPC-TM-650 2.5.17.1 | |
| 표면 저항 | 4.2 x 109 | MΩ | 조건 A | IPC-TM-650 2.5.17.1 | |
| 전기적 강도 | 31.2(780) | 지 | Kv/mm(v/mil) | 0.51mm(0.020") | IPC-TM-650 2.5.6.2 |
| 인장 탄성률 | 19,650(2,850) 19,450(2,821) | NS 와이 | MPa(ksi) | RT | ASTM D 638 |
| 인장 강도 | 139(20.2) 100(14.5) | NS 와이 | MPa(ksi) | RT | ASTM D 638 |
| 굴곡 강도 | 276 (40) | MPa (kpsi) | IPC-TM-650 2.4.4 | ||
| 치수 안정성 | <0.3 | X,Y | mm/m (밀/인치) | 에칭 후 + E2/150℃ | IPC-TM-650 2.4.39A |
| 열팽창 계수 | 11 14 46 | NS 와이 지 | ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | NS | IPC-TM-650 2.4.24.3 | |
| Td | 425 | ℃ TGA | ASTM D 3850 | ||
| 열 전도성 | 0.71 | 승/월/확인 | 80℃ | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50℃ | ASTM D 570 | |
| 밀도 | 1.79 | 그램/cm3 | 23℃ | ASTM D 792 | |
| 구리 껍질 강도 | 1.05 (6.0) | N/mm (플리) | 솔더 플로트 후 1온스. EDC 포일 | IPC-TM-650 2.4.8 | |
| 가연성 | 해당 없음 | UL 94 | |||
| 무연 공정 호환 | 예 | ||||
읽어주셔서 감사합니다. PCB 관련 문의를 환영합니다.
|
|
