다층 고주파 PCB 보드 로저스 5층 PCB 보드 20mil RO4003C에 구축

안녕하세요

오늘은 로저스 RO4003C로 만든 5층의 고주파 PCB에 대해 말씀드리겠습니다.

5층 PCB는 RO4003C의 3개의 코어에서 제조되고 5층을 얻기 위해 1층 구리를 깎습니다.

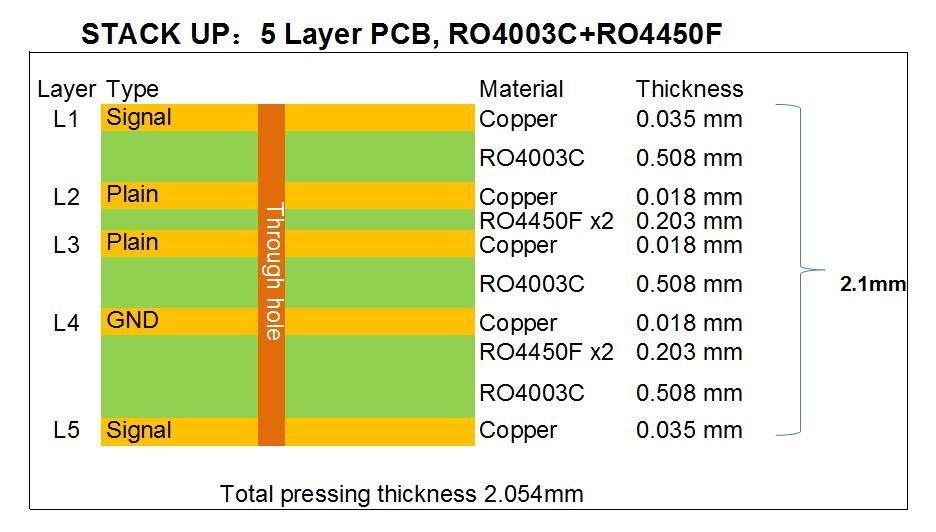

스택에서 보면, 20 밀리 코어 3개의 시트가 기본 계층 구조를 이루고, 3개의 코어를 결합하는 2개의 계층이 결합하여 5층 보드를 만들어내는 것을 볼 수 있습니다.

안쪽 층의 구리 무게는 50g, 바깥층의 구리 무게는 150g입니다.

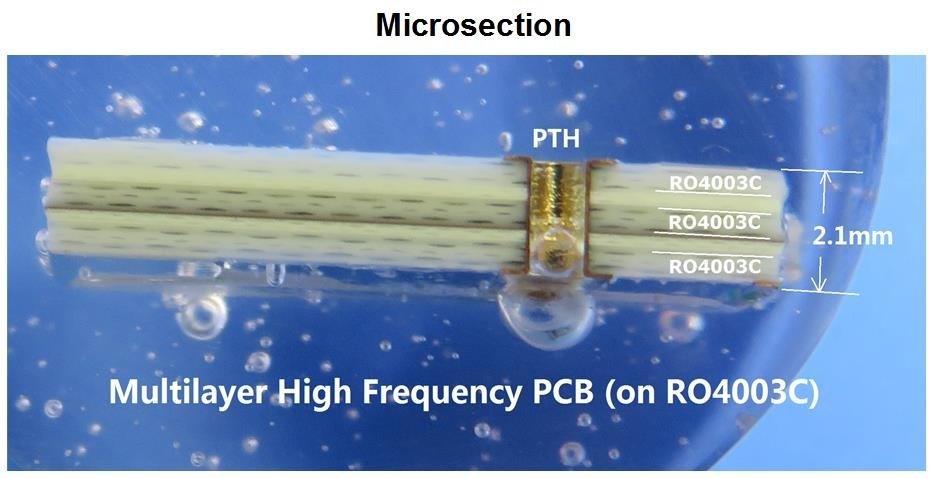

이것은 마이크로 섹션의 그림입니다. 이것은 보드의 구조를 더 직관적으로 반영할 수 있습니다.

표면에 용접 마스크가 적용되지 않습니다. 패드는 몰입 금입니다.

사실 다층 PCB의 스택업은 제어되는 임피던스, 신호 전송 등에 대한 다른 요구 사항이나 응용 프로그램에 따라 여러 가지 방법으로 수행 될 수 있습니다.RO4003C 라미네이트에서 우리의 디자이너가 선택할 수있는 많은 종류의 코어가 있습니다8밀리, 12밀리, 16밀리, 20밀리 등

우리는 고객들이 선택할 수 있는 다양한 고주파 물질을 보유하고 있습니다. 주요 제품은 로저스 4000 시리즈, 3000 시리즈, 5000 시리즈 및 6000 시리즈, 타코닉 TLX 시리즈, TLY 시리즈 등입니다.중국 F4B 시리즈 등.

관심이 있다면, 저희에게 연락해 주세요.
