| MOQ: | 1 |
| 가격: | USD 2.88-6.99 per piece |
| 표준 포장: | 진공 |
| 배달 기간: | 4-5 일로 일합니다 |
| 지불 방법: | 전신환, 페이팔 |
| 공급 능력: | 달 당 45000개 부분 |

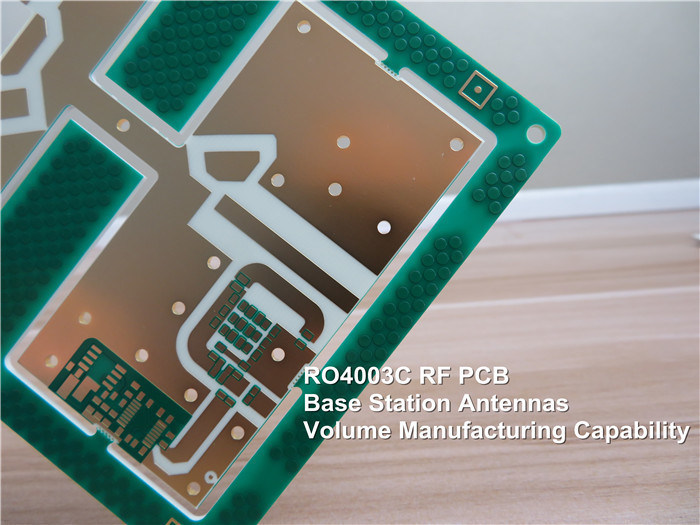

12mil 0.305mm RO4003C 및 FR-4로 제작된 하이브리드 고주파 다층 PCB 6층 하이브리드 PCB
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
여러분, 안녕하세요,
따뜻한 인사말!
오늘 우리는 12mil RO4003C 및 FR-4에 구축된 6레이어 RF PCB 유형을 소개합니다.이 보드는 위성 안테나에 사용됩니다.다음 그림은 보드의 스택업입니다.
스택업에서 보면 12mil 코어가 최상위 레이어에 있으며 주로 시그널 레이어의 역할을 한다.코어는 회로 기판의 RF 라인의 전기적 길이에 매우 중요한 고정된 두께를 가지고 있습니다.나머지 층은 RO4003C와 비슷한 두께의 FR-4 에폭시 유리 소재입니다.
NS 상세한 사양은 다음과 같습니다.
기본 재료: 12mil 0.305mm RO4003C+ Tg170 FR-4
유전 상수: 3.38+/-0.05
레이어 수: 6개의 레이어
유형: 관통 구멍
형식: 105mm x 80mm = 1종 = 1개
표면 마무리: 침지 금
구리 무게: 외부 레이어 35μm / 내부 레이어 18μm
솔더 마스크 / 범례: 녹색 / 흰색
최종 PCB 높이: 1.4mm
기타: 임피던스 제어 PCB
표준: IPC 6012 클래스 2
포장: 선적을 위해 20개의 패널이 포장됩니다.
리드 타임: 10일
유효 기간: 6개월

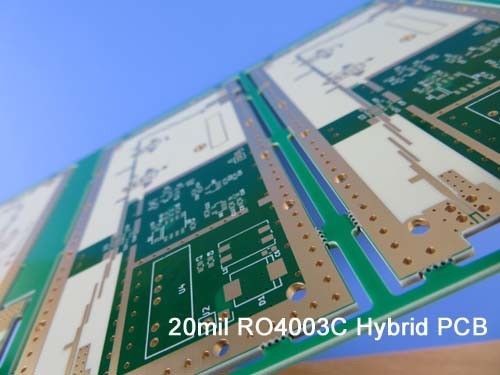

현재 성숙한 혼합 프레스 재료는 다음과 같습니다.
RO4350B + FR4;
RO4003C + FR4;
F4B + FR4;
RT/듀로이드 5880 + RO4350B
RT/듀로이드 5880 + FR4
읽어주셔서 감사합니다.RF PCB 관련 문의를 환영합니다.
우리의 PCB 기능 2022
| 매개변수 | 값 |
| 레이어 수 | 1-32 |
| 기판 재료 | RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;RT/Duriod 5880;RT/듀로이드 5870, RT/듀로이드 6002, RT/듀로이드 6010, RT/듀로이드 6035HTC;TMM4, TMM10, 카파 438;TLF-35;RF-35TC, RF-60A, RF-60TC, RF-35A2;TLX-0, TLX-6, TLX-7, TLX-8;TLX-9, TLY-3, TLY-5;PTFE F4B(DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2);AD450, AD600, TC350;Nelco N4000, N9350, N9240;FR-4(높은 Tg S1000-2M, TU-872 SLK, TU-768, IT-180A 등), FR-4 높은 CTI>600V;폴리이미드, PET;금속 코어 등 |
| 최대 크기 | 비행 테스트: 900*600mm, 정착물 테스트 460*380mm, 테스트 없음 1100*600mm |
| 보드 개요 공차 | ±0.0059"(0.15mm) |
| PCB 두께 | 0.0157" - 0.3937"(0.40mm--10.00mm) |
| 두께 공차(T≥0.8mm) | ±8% |
| 두께 공차(t＜0.8mm) | ±10% |
| 절연층 두께 | 0.00295" - 0.1969"(0.075mm--5.00mm) |
| 최소 트랙 | 0.003"(0.075mm) |
| 최소 공간 | 0.003"(0.075mm) |
| 외부 구리 두께 | 35µm--420µm(1oz-12oz) |
| 내부 구리 두께 | 17µm--350µm(0.5oz - 10oz) |
| 드릴홀(기계) | 0.0059" - 0.25"(0.15mm--6.35mm) |
| 완성 홀(기계) | 0.0039"-0.248"(0.10mm--6.30mm) |
| 직경 공차(기계적) | 0.00295"(0.075mm) |
| 등록(기계) | 0.00197"(0.05mm) |
| 종횡비 | 12:1 |
| 솔더 마스크 유형 | LPI |
| 최소 솔더마스크 브리지 | 0.00315"(0.08mm) |
| 최소 솔더마스크 클리어런스 | 0.00197"(0.05mm) |
| 직경을 통한 플러그 | 0.0098" - 0.0236"(0.25mm--0.60mm) |
| 임피던스 제어 공차 | ±10% |
| 표면 마감 | HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold Finger |
|
|
