| 브랜드 이름: | Rogers | 모델 번호: | RO3003 |
|---|
제품 설명
디자인에서 세라믹 충진 PTFE 라미네이트의 전기적 성능이 필요하지만 다층 구조의 복잡성이 있다면, 문제는 재료 선택뿐만 아니라 다른 재료와 잘 어울리는 재료를 찾는 것입니다. Rogers RO3003은 이러한 문제를 직접적으로 해결합니다. 경쟁력 있는 가격으로 뛰어난 전기적 및 기계적 안정성을 위해 설계된 세라믹 충진 PTFE 복합재이며, 유전 상수 선택에 관계없이 기계적 특성이 일관되게 유지됩니다.
RO3000® 시리즈 고주파 회로 재료는 상업용 마이크로파 및 RF 애플리케이션을 위한 세라믹 충진 PTFE 복합재입니다. Dk 범위에 걸쳐 기계적 특성이 일관되므로 설계자는 개별 레이어에 다른 유전 상수 재료를 사용하는 다층 보드 설계를 왜곡이나 신뢰성 문제 없이 개발할 수 있습니다.RO3003은 X축에서 17 ppm/°C, Y축에서 16 ppm/°C의 CTE를 나타내며 구리와 일치하여 일반적인 에칭 수축률이 인치당 0.5밀 미만으로 뛰어난 치수 안정성을 제공합니다. Z축 CTE는 25 ppm/°C로, 심각한 열 환경에서도 뛰어난 도금 스루홀 신뢰성을 제공합니다.
RO3000 시리즈 라미네이트는 약간의 수정만으로 표준 PTFE 회로 기판 처리 기술을 사용하여 인쇄 회로 기판으로 제작할 수 있습니다. 또한 FR-4와 RO3003을 결합하는 것과 같은 에폭시 유리 다층 보드 하이브리드 설계에도 적합합니다.
주요 특성 요약 (RO3003):
| 속성 | 일반 값 | 테스트 조건 |
| 유전 상수 (공정) | 3.00 ± 0.04 | 10 GHz, 23°C |
| 유전 상수 (설계) | 3 | 8 GHz – 40 GHz |
| 손실 계수 | 0.001 | 10 GHz, 23°C |
| Dk의 열 계수 | -3 ppm/°C | -50 ~ 150°C |
| CTE - X / Y / Z | 17 / 16 / 25 ppm/°C | -55 ~ 288°C |
| 열 전도율 | 0.50 W/m·K | 50°C |
| 분해 온도 (Td) | 500°C | TGA |
| 구리 박리 강도 | 12.7 lbs/in | 1 oz. 솔더 플로트 후 EDC |
| 영률 | 930 / 823 MPa | 23°C (MD/CMD) |
| 치수 안정성 (MD, CMD) | -0.06 / 0.07 mm/m | 조건 A |
| 수분 흡수율 | 0.04% | D48/50 |
| 밀도 | 2.1 g/cm³ | 23°C |
| 난연 등급 | UL 94 V-0 | — |
| 무연 공정 호환 | 예 | — |
응용 분야
재료의 낮은 평면 확장 계수는 구리와 일치하여 더 안정적인 표면 실장 어셈블리를 가능하게 하고 온도 변화에 민감한 응용 분야에 이상적입니다.
RO3003의 맞춤형 PCB 제조

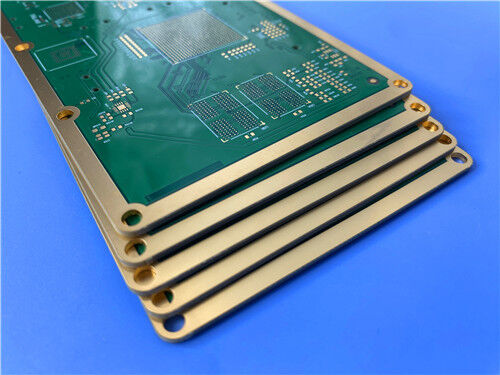

고주파 인쇄 회로 기판의 전문 제조업체로서 Rogers RO3003 및 기타 고급 재료를 사용한 포괄적인 제조 서비스를 제공합니다. 다음 사양은 대표적인 4층 하이브리드 다층 구현을 자세히 설명합니다:
PCB 구조 세부 정보:
| 매개변수 | 사양 |
| 구성 | 4층 보드 |
| 재료 | 10mil RO3003 + Tg170 FR-4 |
| 구리 무게 | 레이어당 1 oz |
| 솔더 마스크 | 녹색 |
| 실크스크린 | 흰색 |
| 표면 마감 | ENIG (무전해 니켈 침지 금) |
| 적층 두께 | 0.694mm |
| 보드 치수 | 127mm × 97mm |
| 수량 | 5가지 디자인, 각 1개 |
| 특수 기능 | 깊이 제어 라우팅 (L2–L4), 비도금 |
| 품질 표준 | IPC-Class-2 |

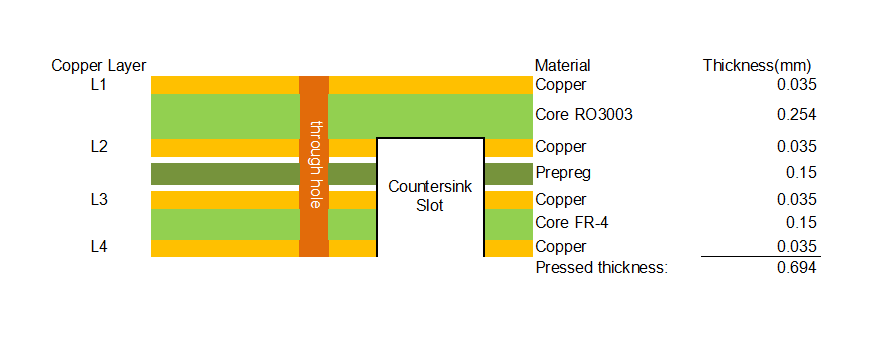

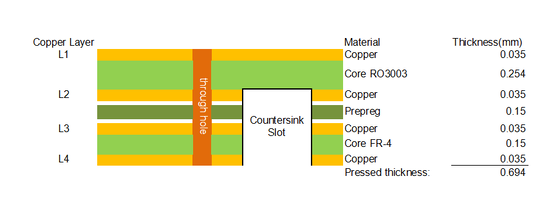

스택업 구성 (대표):
참고: 깊이 제어 라우팅은 L2에서 L4까지 확장되며 비도금되어 하이브리드 스택업에서 유전체 노출을 정밀하게 제어할 수 있습니다.
재료 장점
RO3003은 -50 ~ 150°C에서 -3 ppm/°C의 Dk 열 계수를 가지며, 8 GHz에서 40 GHz까지 주파수 전반에 걸쳐 안정적인 Dk를 나타냅니다. 이러한 안정성은 광대역 부품 설계를 단순화하고 재료를 광범위한 응용 분야에 사용할 수 있도록 합니다.
10 GHz에서 0.0010의 손실 계수는 신호 감쇠를 최소화하여 자동차 레이더를 포함한 77 GHz까지의 응용 분야를 지원합니다.
X/Y CTE는 17/16 ppm/°C로 구리와 일치하여 일반적인 에칭 수축률이 인치당 0.5밀 미만으로 뛰어난 치수 안정성을 제공합니다. 이를 통해 더 안정적인 표면 실장 어셈블리와 엄격한 정렬 공차를 얻을 수 있습니다.
Z축 CTE는 25 ppm/°C로, 심각한 열 환경에서도 뛰어난 도금 스루홀 신뢰성을 제공하여 신뢰할 수 있는 스트립라인 및 다층 보드 구성을 지원합니다.
유전 상수 선택에 관계없이 기계적 특성이 일관되므로 설계자는 개별 레이어에 다른 Dk 재료를 사용하는 다층 보드 설계를 왜곡이나 신뢰성 문제 없이 개발할 수 있습니다.
RO3003은 에폭시 유리 다층 보드 하이브리드 설계에 적합하여 RO3003을 고주파 레이어에, FR-4를 디지털 또는 전원 레이어에 사용하는 것과 같이 비용 효율적인 조합이 가능합니다. 이는 여기에 지정된 4층 빌드에서 사용된 접근 방식입니다.
0.04%로 RO3003은 수분을 최소한으로 흡수하여 습한 환경에서도 안정적인 전기적 특성을 유지합니다.
재료는 약간의 수정만으로 표준 PTFE 회로 기판 처리 기술을 사용하여 제작할 수 있으며, 무연 공정과 호환됩니다.

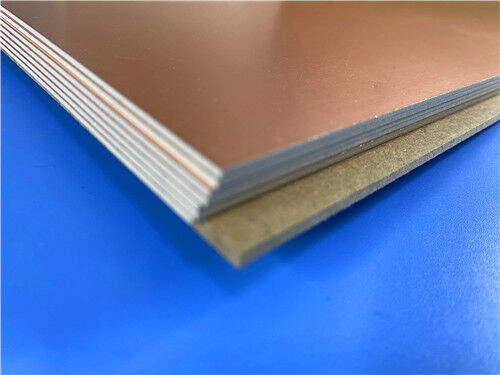

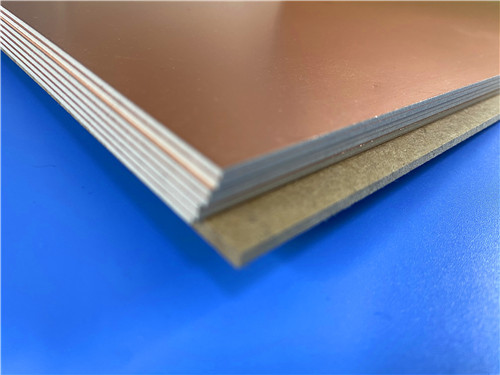

RO3003은 0.005" (0.13mm) ~ 0.060" (1.52mm)의 표준 두께와 12"×18" (305×457mm) 및 24"×18" (610×457mm)의 표준 패널 크기로 제공되며, ½ oz 또는 1 oz 무게의 전해 증착 또는 압연 구리 포일로 클래딩됩니다.
품질 및 가용성
모든 보드는 IPC-Class-2 품질 표준을 준수하여 제조되어 상업용, 산업용 및 자동차 응용 분야에 대한 강력한 신뢰성을 보장합니다. 출하 전에 100% 전기 테스트를 수행하여 기능 무결성을 보장합니다.
당사의 생산 능력은 전 세계적으로 제공되며, 프로토타입 및 대량 요구 사항 모두에 대해 유연한 배송 및 물류 지원을 제공합니다. 엄격한 공정 제어를 유지하면서 신속한 처리 시간과 경쟁력 있는 가격을 제공합니다.
맞춤형 스택업, FR-4와 RO3003을 결합한 하이브리드 다층 구성, 깊이 제어 라우팅, 대체 표면 마감 또는 기타 요구 사항에 대한 문의는 영업 엔지니어링 팀에 문의하십시오. 고주파 회로 기판 요구 사항을 지원할 준비가 되어 있습니다.
