| 원래 장소: | 중국 |
| 브랜드 이름: | Bicheng Technologies Limited |
| 인증: | UL |
| 모델 번호: | BIC-0070-V1.16 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | USD 2.99-9.99 PER PIECE |
| 포장 세부 사항: | 진공 |
| 배달 시간: | 10 작업 일 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 45000개 부분 |
| 레이어 수: | 6 | 유리 에폭시: | RO4003C |
|---|---|---|---|
| 최종 포일: | 1.0 | PCB의 최종 높이: | 1.94mm ±10% |
| 표면 마감: | 침수 금 | 솔더 마스크 색상: | 해당 없음 |
| 구성요소 범례의 색상: | 해당 없음 | 시험: | 선적 전 100% 전기 테스트 |

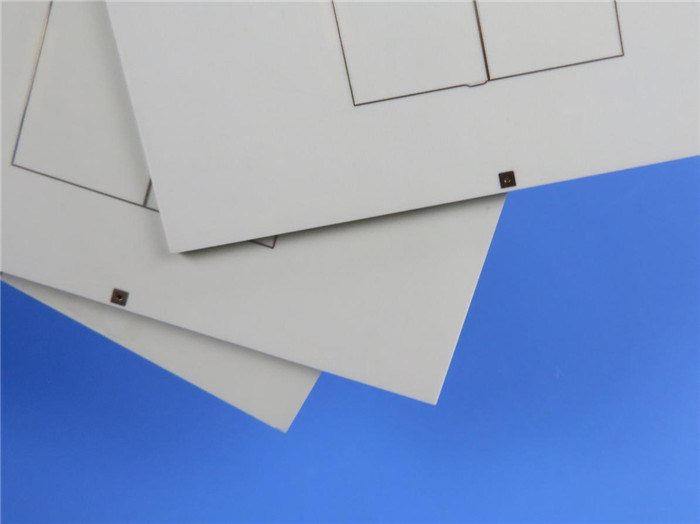

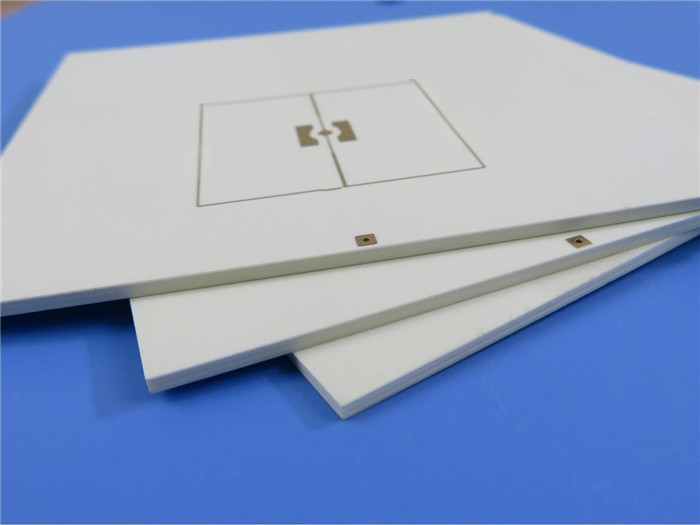

3개의 핵심에 건축되는 6개의 층 고주파 PCB~의 레이더 고도계용 20mil RO4003C 및 4mil RO4450F
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
여러분, 안녕하세요.
따뜻한 인사말!

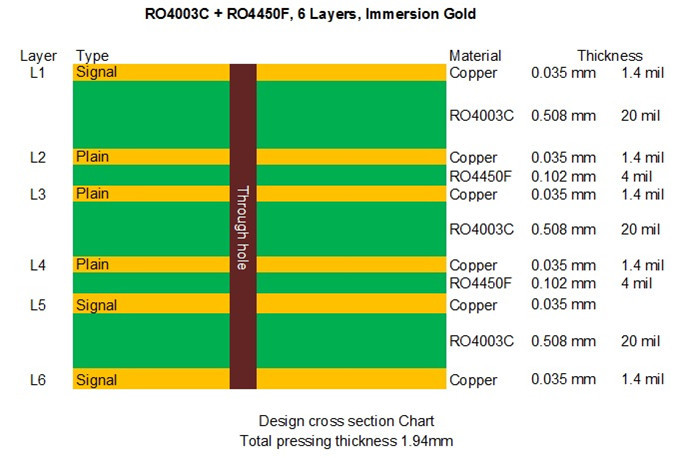

오늘 우리는 6 층 고주파 PCB의 유형에 대해 이야기했습니다.레이더 고도계 적용을 위해 본드플라이 RO4450F와 함께 20mil RO4003C의 3코어에 구축되었습니다.스택업은 다음과 같습니다.
모두에게 알려진 바와 같이 RO4003C 제품군에는 6개의 코어가 있습니다. 즉, 8mil(0.203mm) ~ 60mil(1.524mm)입니다.
| RO4003C: | |
| 8백만 | 0.203mm |
| 12mil | 0.305mm |
| 16mil | 0.406mm |
| 2천만 | 0.508mm |
| 32mil | 0.813mm |
| 6천만 | 1.524mm |
그래서 4개의 레이어를 쌓는 작업이 다양한 방법으로 수행될 수 있다는 점이 매우 흥미롭습니다.
다음은 b아식 사양.
모재: RO4003C 0.508mm x 3장, RO4450F 0.102mm x 1장
레이어 수: 6개의 레이어
유형: v-컷이 있는 패널당 최대 1개의 PCB
형식: 129mm x 75mm = 1종 = 1개
표면 마무리: 침지 금
구리 중량: 외층 35μm/내층 35μm
솔더 마스크 / 범례: 녹색 / 흰색
최종 PCB 높이: 1.94mm
표준: IPC 6012 클래스 2
포장: 선적을 위해 20개의 패널이 포장됩니다.
리드 타임: 10일
유효 기간: 6개월
기능 및 이점
1) RO4003C는 넓은 주파수 범위에서 안정적인 유전 상수를 나타냅니다.따라서 광대역 응용 분야에 이상적인 기판입니다.
2) 고주파 응용 분야에서 신호 손실을 줄이는 것은 통신 기술의 발전 요구를 충족시킵니다.
3) UL, ISO14001, IATF16949 인증 공장;
4) 16000 평방 미터 작업장;
5) 18년 이상의 PCB 경험;
애플리케이션NS
위성 안테나, 전력 분배기, 무선 주파수, 전력 분배기
PCB 데이터 시트
| PCB 크기 | 129x75mm=1PCS |
| 보드 유형 | 다층 PCB |
| 레이어 수 | 6개의 레이어 |
| 표면 실장 부품 | 예 |
| 스루 홀 부품 | 예 |
| 레이어 스택업 | 구리 --------35µm(1oz)+플레이트 TOP 레이어 |
| RO4003C 0.508mm | |
| 구리 ------- 35µm(1 oz) | |
| 프리프레그 RO4450F 0.101mm | |
| 구리 ------- 35µm(1온스) | |
| RO4003C 0.508mm | |
| 구리 ------- 35µm(1온스) | |
| 프리프레그 RO4450F 0.101mm | |
| 구리 ------- 35µm(1온스) | |
| RO4003C 0.508mm | |
| 구리 --------35µm(1oz)+플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적 및 공간: | 6mil / 6mil |
| 최소/최대 구멍: | 0.4mm/3.5mm |
| 다른 구멍의 수: | 15 |
| 드릴 구멍의 수: | 324 |
| 밀링된 슬롯 수: | 0 |
| 내부 컷아웃 수: | 0 |
| 임피던스 제어: | 아니요 |
| 금 손가락의 수: | 0 |
| 보드 재료 | |
| 유리 에폭시: | RO4003C, RO4450F, Tg280℃, er<3.48, Rogers Corp. |
| 최종 포일 외부: | 1 온스 |
| 최종 포일 내부: | 1 온스 |
| PCB의 최종 높이: | 1.94mm ±10% |
| 도금 및 코팅 | |
| 표면 마감 | 침지 금 0.05미크론 위의 니클 4.4미크론 |
| 솔더 마스크 적용 대상: | 해당 없음 |
| 솔더 마스크 색상: | 해당 없음 |
| 솔더 마스크 유형: | 해당 없음 |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 해당 없음 |
| 구성요소 범례의 색상 | 해당 없음 |
| 제조업체 이름 또는 로고: | 해당 없음 |
| 을 통해 | 도금된 관통 구멍(PTH), 최소 크기 0.4mm.블라인드 비아 또는 매립 비아 없음 |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
