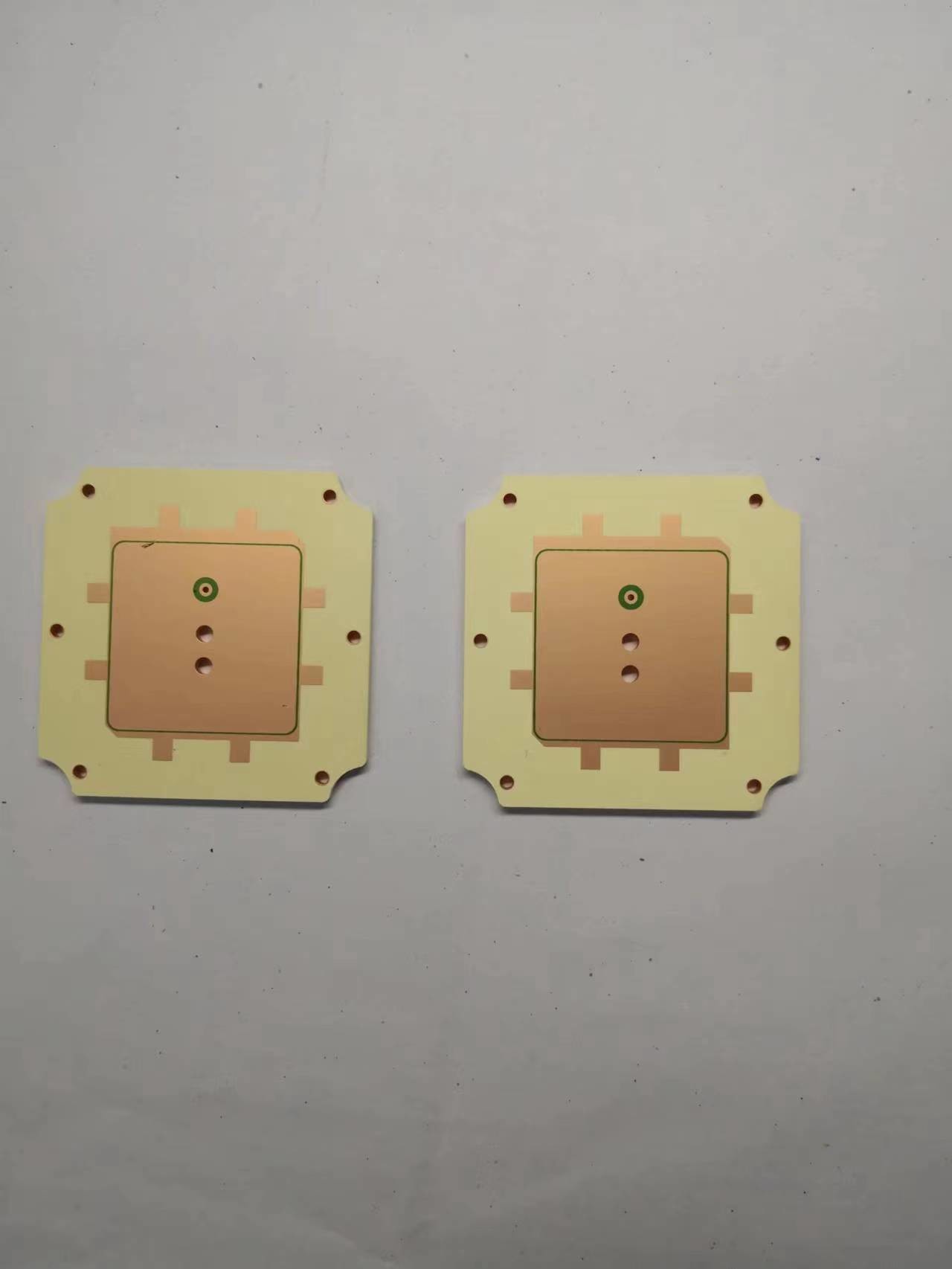

TP2000 PCB 완공 두께 10mm 양면 1온스 구리 큐 무게 ENIG

제품 설명

전자 기기의 역동적인 세계에서, 인쇄 회로 보드 (PCB) 재료의 선택은 프로젝트의 성공을 만들거나 파괴 할 수 있습니다.TP2000 PCB 물질의 놀라운 영역으로 뛰어들기 위해 준비하십시오.고온의 도전과 소형화 목표가 완벽하게 일치하는 곳입니다.

TP2000 PCB 물질 공개:

TP2000 PCB 물질은 세라믹과 폴리페닐렌 에테르 樹脂 (PPO) 의 강도를 혼합하여 많은 주목할만한 특징을 제공합니다.

• 세라믹/PPO 구성: TP2000는 세라믹과 PPO 樹脂의 결합 힘을 활용하여 예외적인 열 안정성, 기계적 탄력성 및 뛰어난 전기적 특성을 제공합니다.
• 변전체 상수 및 분산 요인: TP2000의 변전체 상수 20은 5GHz에서 신뢰할 수있는 신호 무결성을 보장하며 0.002 5GHz에서 신호 손실을 최소화합니다, 고주파 응용 프로그램에서도.
• DK의 열 계수 (TCDK): TCDK가 -55 ppm/°C인 TP2000은 광범위한 온도 범위에서 일관된 전기 성능을 유지합니다.온도에 민감한 환경에 이상적인 선택이 됩니다..
• 열 확장 계수 (CTE): TP2000는 균형 잡힌 CTE를 자랑하며 기계적 스트레스를 최소화하고 변형과 같은 문제를 완화합니다. x 및 y 방향으로 35 ppm / ° C의 값을 나타냅니다.그리고 z 방향으로 40 ppm/°C.

TP2000 PCB 스택업 및 건설:
TP2000 PCB 물질은 2층의 딱딱한 PCB 디자인으로 빛나며 기계적 강도와 뛰어난 전기적 특성을 제공합니다.

전형적인 스택업:

• 구리 층 1: 35μm (1oz) 구리 두께의 견고한 층은 내구성과 효율적인 전도성을 보장합니다.
• TP2000 코어: PCB의 심장, 394mil (10mm) 두께의 고형 코어는 안정성과 신뢰성을 보장합니다.
• 구리층 2: 또한 35μm (1oz) 구리 두께를 갖춘 마지막 층은 최적의 성능을 제공하여 스택업을 완료합니다.

건설 세부 사항 및 사양:
TP2000 PCB의 구조에 대해 자세히 알아보고 주요 사양을 알려드리겠습니다.

• 보드 크기: TP2000 PCB는 92mm x 350mm의 크기로 제작되며, 컴팩트한 형태 요소와 효율적인 회로 레이아웃 가능성 사이의 균형을 이루고 있습니다.
• 최소 추적/공간: TP2000은 최소 추적 너비 8m와 최소 공간 너비 9m로 복잡하고 정확한 라우팅 디자인을 가능하게 합니다.
• 최소 구멍 크기: TP2000 PCB는 다양한 부품 유형과 조립 프로세스를 수용하며 최소 구멍 크기가 1.0mm입니다.
• 비아 플래팅 두께: TP2000 PCB는 20μm의 비아 플래팅 두께로 탄탄한 전기 연결과 최적의 신호 무결성을 보장합니다.
• 표면 마감: 몰입 금 표면 마감은 TP2000 PCB를 장식하여 원활한 용접 및 부품 부착을위한 평평하고 부식 저항성 표면을 제공합니다.
• 실크스크린 및 솔더 마스크: TP2000 PCB는 제조 프로세스를 간소화하여 상위 및 하위 실크스크린 및 솔더 마스크 층을 생략함으로써 깨끗하고 닦은 외관을 포용합니다.
• 전기 테스트: 각 TP2000 PCB는 가장 높은 품질과 신뢰성을 보장하기 위해 철저한 100% 전기 테스트를 받는다.

TP2000 PCB 통계:
TP2000 PCB를 정의하는 통계에 대해 알아봅시다.

• 구성 요소: TP2000 PCB는 최대 33 개의 구성 요소를 지원하며 다양한 회로 설계에 대한 다양성과 적응력을 반영합니다.
• 패드와 비아: TP2000 PCB는 36개의 뚫린 패드와 25개의 상단 SMT 패드를 포함한 61개의 패드와 41개의 비아를 갖추고 있으며, 레이어 간의 원활한 상호 연결을 촉진합니다.
• 네트워크: TP2000 PCB는 4개의 네트워크를 지원하여 효율적인 라우팅과 효과적인 신호 관리를 가능하게 합니다.
• 특징 및 응용:

TP2000 PCB 물질은 다양한 응용 분야에 최적의 선택으로 만드는 다양한 기능을 제공합니다.

• 고온 저항성: TP2000은 극한 온도 환경에서 잘 작동하며 -100°C에서 +150°C의 장기 사용 온도 범위를 자랑하며 뛰어난 성능과 내구성을 보장합니다.
• 방사능 저항성: TP2000는 방사선에 저항하여 항공 우주 및 의료 장비와 같은 방사능에 취약한 환경에 적합합니다.
• 가공 가능성: TP2000은 쉽게 가공 가능하며, 파도, 턴, 밀링, 셰어링, 그리고 새기와 같은 다양한 프로세스를 지원합니다. 이 유연성은 사용자 정의와 복잡한 PCB 디자인을 가능하게합니다.
• 소형 안테나 애플리케이션: TP2000의 예외적인 전기적 특성과 기계적 안정성 때문에 소형 안테나 설계에 탁월한 선택입니다.

TP2000 PCB 물질은 고온과 소형 애플리케이션에 대한 가능성을 열어줍니다.엔지니어와 디자이너들이 자신감과 정확성으로 자신의 비전을 실현할 수 있도록 지원합니다..
