F4BME275 PTFE 라미네이트: Dk 2.75, Df 0.0015, PIM ≤ -159 dBc – RF PCB에 적합합니까?

제품 설명

F4BME275 PTFE 라미네이트 및 사용자 지정 2층 RF PCB ✅ 완전한 가이드





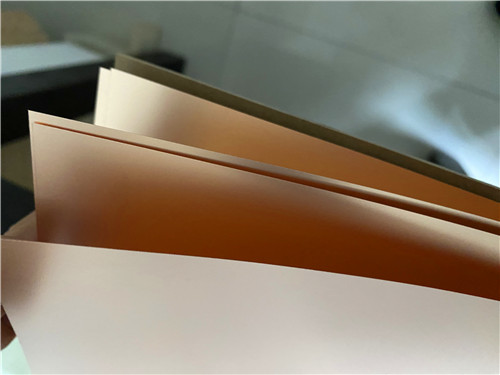

F4BME275은 뭐죠?

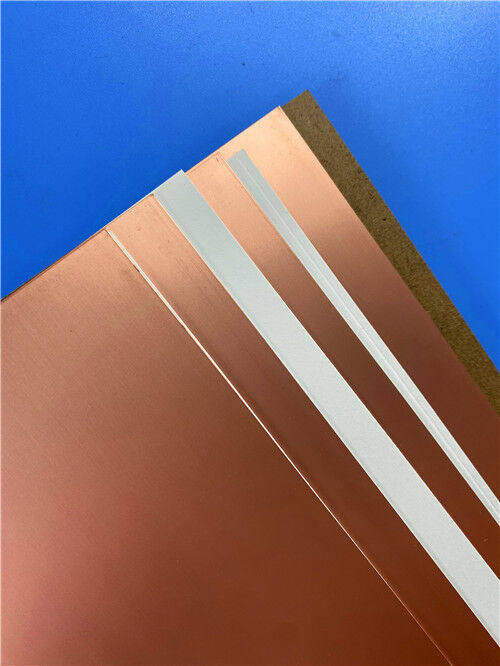

그것은 고성능 PTFE 유리 직물 라미네이트입니다. 2.75 ± 0의 변압수 상수 (Dk) 를 가지고 있습니다.0510GHz에서 0.0015의 극저분해 인자 (Df) 를 가지고 있다. 중국 태즈오 왕링 단열 재료 공장에서 제조된다. 재료는 역처리된 RTF 구리 엽기를 사용한다.이것은 뛰어난 낮은 PIM 성능을 제공합니다 (≤ -159 dBc). 정밀한 회로 에칭을 가능하게 한다. 또한 전도기 손실을 줄인다. 이 재료는 -55°C에서 +260°C까지 사용될 수 있다. UL94 V-0 연화성 등급을 가지고 있다.방사선 저항성 및 저출 가스 성질그것은 요구 RF 및 마이크로 웨브 응용 프로그램에서 수입 PTFE 라미네이트의 이상적인 대체입니다.





어떤 PCB를 만들 수 있을까요?

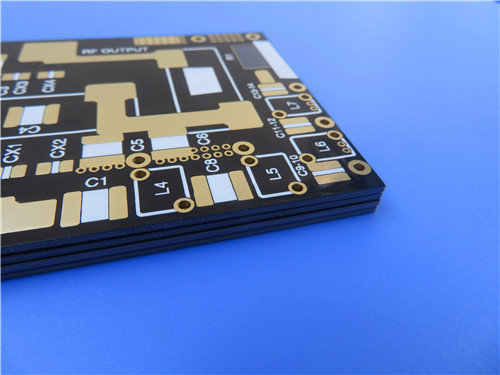

완전한 2층 RF PCB 솔루션을 제공할 수 있다. 보드는 F4BME275 재료를 기반으로 한다. 완성된 두께는 1.6mm이다. 구리 무게는 1oz/층이다. 순수한 금 접착 (5μm) 이 적용된다..검은색 용매 마스크는 상층에 적용된다. 흰색 실크 스크린은 상층에 인쇄된다. 최소 흔적과 공간은 6과 9 밀리이다. 최소 구멍 크기는 0.5mm이다.접착 두께는 20μm입니다.. 품질 표준은 IPC 클래스 2입니다. 이 보드는 RF 및 마이크로 웨브 회로, 레이더 시스템, 위성 통신 및 기지 스테이션 안테나에 이상적입니다.





1자료 전반

F4BME275은 고성능 PTFE 유리 천재 라미네이트이다.이 공장은 중국 대표적인 RF 및 마이크로파 기판 공급업체입니다..



이 재료는 섬유 유리로 짜인 천, PTFE 樹脂, PTFE 필름으로 만들어진다. 이 구성 요소들은 과학적인 구성을 통해 결합된다. 엄격한 압축형조 과정을 사용한다.



이 내용 에 관한 중요 한 점 들:



더 나은 성능:F4BME 시리즈는 표준 F4B 시리즈보다 더 나은 전기 성능을 제공합니다. 다이렉트릭 상수의 범위는 더 넓습니다. 다이렉트릭 손실은 더 적습니다. 단열 저항은 더 높습니다.안정성 향상.



RTF 구리 포일:F4BME275는 역처리된 RTF 구리 포일을 사용합니다. 이 유형의 포일은 더 나은 PIM 성능을 제공합니다. PIM은 ≤ -159 dBc로 감소합니다. 회로 에칭은 더 정확합니다.선도자 손실은 표준 ED 구리와 비교하면 낮습니다..



제어 속성:PTFE와 유리섬유 천의 비율은 신중하게 조정됩니다. 이것은 다이 일렉트릭 상수를 제어 할 수 있습니다. 낮은 손실이 유지됩니다. 차원 안정성이 향상됩니다.



특수 특성:이 물질은 방사능에 저항하고 소방가스 특성을 가지고 있어 항공 및 위성용 용도로 적합합니다.



상업용 생산:이 물질은 대량 생산을 위해 설계되었습니다. 그것은 비용 효율적이고 상업적으로 확장 가능합니다.





F4BME275 대 F4BM275 어느 쪽을 선택해야 할까요?

특징	F4BM275	F4BME275
구리 포일 종류	ED (전자 상납)	역처리된 RTF
PIM 성능	지정되지 않았습니다.	≤ -159 dBc
회로 정밀	표준	좀 더 정확하게
선도자 손실	표준	아래쪽
가장 좋은 응용 프로그램	일반 RF 및 마이크로 웨브	낮은 PIM 시스템, 기지국, 위성



권고: F4BME275는 PIM 성능이 중요할 때 선택되어야 합니다. 또한 정밀 발열이 필요할 때 선택되어야 합니다. 기지국 안테나에 더 나은 선택입니다.위성 통신, 고성능 레이더 시스템





2F4BME275 기술 데이터 시트

재산	시험 상태	단위	F4BME275 값
다이 일렉트릭 상수 (기반)	10GHz	∙	2.75
DK 관용	∙	∙	±0.05
분산 요인 (유형적)	10GHz	∙	0.0015
	20 GHz	∙	0.0021
TCDk	-55°C ~ +150°C	ppm/°C	- 92
껍질 강도 (1온스 ED / F4BM)	∙	N/mm	>1.8
1온스 RTF / F4BME)	∙	N/mm	>1.6
부피 저항성	정상 상태	MΩ·cm	≥6×106
표면 저항성	정상 상태	MΩ	≥1×106
전기 강도 (Z 방향)	5kW, 500V/s	kV	>28
정전 전압 (X/Y 방향)	5kW, 500V/s	kV	>35
CTE (X/Y축)	-55°C ~ 288°C	ppm/°C	14~16
CTE (Z축)	-55°C ~ 288°C	ppm/°C	112
열 스트레스	260°C, 10초, 3주기	∙	부피가 없거나
물 흡수	20±2°C, 24시간	%	≤0.08
밀도	방 온도	g/cm3	2.28
연속 작동 온도	∙	°C	-55 ~ +260
열전도 (Z축)	∙	W/(m·K)	0.38
PIM 값 (F4BME만)	∙	dBc	≤ -159
발화성	UL94	등급	V-0
구성	∙	∙	PTFE + 유리 직물 + RTF 구리





3F4BME275의 주요 장점

특징	이점
Dk는 2.75 ± 0입니다.05	엄격한 허용은 일관성 있는 임피던스 제어
Df는 10GHz에서 0.0015입니다.	초저하 손실은 고주파 회로에서 신호 손실을 최소화합니다.
Df는 20GHz에서 0.0021입니다.	밀리미터파 주파수에서 좋은 성능이 유지됩니다.
RTF 구리 포일 사용	PIM 감소 (≤ -159 dBc), 에칭은 더 정확, 전도자 손실은 더 적다
PIM ≤ -159 dBc	이것은 기지국 및 위성 애플리케이션에 매우 중요합니다.
작동 범위는 -55°C ~ +260°C	극한 환경 에 견딜 수 있다
CTE (Z축) 는 112 ppm/°C입니다.	신뢰할 수 있는 접착 된 구멍 성능이 제공됩니다.
방사능 저항이 제공됩니다.	항공우주 및 위성 수준의 신뢰성 확보
소출가스가 보장됩니다.	이것은 진공 환경에서는 중요합니다.
UL94 V-0 등급이 달성	화재 안전 준수





4응용 분야

- 마이크로파, RF, 레이더

- 단계 전환기, 수동 부품

- 전력 분할기, 결합기, 결합기

- 피드 네트워크, 단계 배열 안테나

- 위성 통신, 기지국 안테나





5사용자 지정 2층 RF PCB ✅ 전체 사양

완전한 2층 RF PCB 솔루션은 F4BME275을 기반으로 제공 될 수 있습니다. 사양은 아래에 표시됩니다.





보드 사양

사양	세부 사항
보드 타입	2층 RF PCB
기본 재료	F4BME275 PTFE 라미네이트 (RTF 구리)
완성된 보드 두께	1.6mm
완성 된 구리 무게	층당 1온스 (35μm)
보드 크기	103 × 76 mm (1개)
차원 허용	±0.15mm
최소 추적 / 공간	6 / 9 밀리
최소 구멍 크기	0.5mm
접착 두께를 통해	20μm
표면 마감	순금 금판 (5μm / 197μ")
최상층 솔더 마스크	검은색
바닥 용접 마스크	아니
최고 실크 스크린	흰색
바닥 실크 스크린	아니
IPC 분류	2급
그림 형식	게르버 RS-274-X
테스트	100% 전기 테스트 (운송 전)
사용 가능성	전 세계





6순금 가루 를 사용 하는 이유

이 RF PCB 를 위해 순금 금판 (5 μm / 197 μ ") 이 선택 됩니다. 이점 은 아래 로 나열 되어 있습니다.

장점	이점
우수한 용접성이 제공됩니다.	부품 부착을 위해 산화 없는 표면이 제공됩니다.
와이어 접착을 지원합니다.	금 와이어 결합을 필요로 하는 RF 구성 요소를 사용할 수 있습니다
부식 저항성 제공	구리 흔적 은 혹독 한 환경 에서 보호 됩니다
낮은 접촉 저항이 달성됩니다.	이것은 가장자리 커넥터와 테스트 포인트에 적합합니다.
장수기간 유지	연장 기간 동안 용접성이 유지됩니다.
더 두꺼운 금 (5μm) 이 적용됩니다.	높은 신뢰성 응용 프로그램에 추가 내구성이 제공됩니다





Q1: F4BME275과 F4BM275의 차이는 무엇입니까?



A: 동일한 PTFE / 유리 다이 일렉트릭이 사용됩니다 (Dk 2.75). 그러나 구리 포일 유형은 다릅니다.



F4BME275는 역처리된 RTF 구리 포일을 사용한다. PIM 성능은 우월하다 (≤-159 dBc).



F4BM275는 표준 ED 구리 포일을 사용합니다. 일반 RF 응용 프로그램에 적합합니다. PIM 요구 사항은 충족되지 않습니다.



F4BME275는 기지국, 위성 시스템 및 낮은 PIM 감수성 애플리케이션에 선택되어야 합니다.





Q2: PIM란 무엇이며 왜 중요한가?

A: PIM는 수동적 간조화를 뜻합니다. 이것은 수동적 부품의 비선형 요소를 통해 고전력 신호가 통과할 때 생성되는 왜곡입니다.낮은 PIM 성능 (F4BME275의 -159 dBc ≤) 은:

기지국 안테나 (전자탑)

위성 통신

레이더 시스템

고전력 RF 시스템



높은 PIM는 간섭을 일으킬 수 있습니다. 수신기의 민감도가 감소합니다. 시스템 성능이 저하됩니다.





Q3: 왜 ENIG 대신 순수한 금판이 사용되나요?

A: 순금 금판 (5μm / 197μ") 은 표준 ENIG 보다 여러 가지 장점을 제공합니다:



더 두꺼운 금이 적용됩니다. 더 나은 마모 저항과 더 긴 보관 기간이 제공됩니다.



와이어 접착이 지원됩니다. ENIG는 일반적으로 와이어 접착에 적합하지 않습니다.



우수한 부식 저항이 제공됩니다. 이것은 혹독한 환경에 중요합니다.



더 낮은 접촉 저항이 달성됩니다. 이것은 가장자리 커넥터와 테스트 포인트에 더 좋습니다.



ENIG는 일반적으로 SMT 조립에 사용됩니다. 철회 결합 또는 높은 내구성을 필요로하는 RF 구성 요소에 순수한 금이 선호됩니다.





Q4: 6/9 밀리미터 추적과 공간은 무엇을 의미합니까?

A: 6 밀리 미터 minimum conductor width is 6 mils (0.152 mm).



9 밀리 공간 conductors 사이의 최소 거리는 9 밀리 (0.229 mm) 이다.



이 얇은 라인 기능은 고밀도 RF 회로 레이아웃을 가능하게 한다. 제어된 임피던스 전송 라인을 생산할 수 있다.





Q5: 아래층에는 왜 용접 마스크가 없나요?

A: 이 디자인은 몇 가지 장점을 제공합니다:



열 관리가 향상됩니다. 열 분산에 노출 된 구리 보조 물질



가속이 허용됩니다. √ 차시의 직접 가속 또는 열 패드 접촉이 가능합니다.



구성 요소 배치가 단순화됩니다. 아래쪽에는 SMT 구성 요소가 없습니다. (모든 SMT 패드는 위에 있습니다.)



이것은 RF PCB에 대한 일반적인 설계 관행입니다. 열 성능과 지상화는 종종 우선 순위입니다.





Q6: F4BME275는 납 없는 용접에 적합합니까?

A: 예. 연속 작동 온도 범위는 -55°C ~ +260°C입니다. 10 초 동안 (260°C) 에서 열 스트레스 테스트 (3 주기) 는 탈 래미네이션을 보여주지 않습니다.F4BME275은 납 없는 용접 과정과 완전히 호환됩니다..





Q7: 사용자 정의 F4BME275 PCB의 일반적인 납품 시간은 무엇입니까?

A: 납품 시간은 복잡성과 양에 따라 다릅니다. 설명 된 예와 같은 2층 RF PCB의 경우 일반적인 납품 시간은 7 ~ 12 일일입니다. 구체적인 프로젝트 일정에 대해 저희에게 문의하십시오.





Q8: F4BME275의 알루미늄 뒷면 또는 구리 뒷면 버전이 있습니까?

A: 예. F4BME275는 알루미늄 뒷받침 (F4BME275-AL) 및 구리 뒷받침 (F4BME275-CU) 버전으로 제공됩니다. 이들은 향상 된 열 관리 및 보호에 사용됩니다.그들은 고 전력 RF 응용 프로그램에 이상적입니다.





Q9: F4BME275로 임피던스 제어 PCB를 생산 할 수 있습니까?

A: 예. 2.75 ± 0.05의 안정적인 Dk는 예측 가능한 임피던스 조절을 허용합니다. 임피던스 제어 RF 보드는 특정 요구 사항에 따라 설계 및 제조 될 수 있습니다.





Q10: 이 PCB에 어떤 테스트가 수행됩니까?

A: 모든 보드는:



100% 전기 테스트 (운송 전)



시각 검사 ∙ 용접 마스크와 실크 스크린 품질이 확인됩니다.



차원 검사 판의 차원 및 허용도 (±0.15 mm) 확인



추가 테스트 (예를 들어, 임피던스 테스트, BGA에 대한 X-ray) 는 요청에 따라 구성될 수 있습니다.





Q11: F4BME275의 최소 변압기 두께는 무엇입니까?

A: Dk 2.7 ∼3.0 (Dk 2.75에서 F4BME275를 포함) 에 대해 최소 변압기 두께는 0.2 mm입니다. Dk ≤2.65, 최소 변압기 두께는 0.1mm입니다.





Q12: 공식 데이터 시트 F4BME275을 어디서 얻을 수 있습니까?

A: 공식 데이터 시트는 태즈오 왕링 단열 재료 공장에서 사용할 수 있습니다. 우리의 팀에 문의하십시오. 우리는 문서를 제공할 수 있습니다.우리는 또한 제조업체의 기술 지원으로 안내 할 수 있습니다.





시작 할 준비가 되셨습니까?

원료 F4BME275 라미네이트가 제공 될 수 있습니다. 금속 지원 변형도 제공됩니다. 순금 마무리 및 얇은 라인 기능으로 완전히 제조 된 2층 RF PCB가 제조 될 수 있습니다.
