소개
항공우주, 국방, 고주파 통신 등 까다로운 분야에서 재료의 성능과 신뢰성이 무엇보다 중요합니다.타이저우 왕링 단열물질 공장의 F4BTMS265는 PTFE 기반 복합재 기술에서 중요한 발전을 나타냅니다.F4BTMS 시리즈의 일부로 F4BTM 가족의 업그레이드 후속자 이 재료는 초 얇은,초미세한 유리섬유 강화로 높은 세라믹 포장을 통해 특별한 전기, 열 및 기계적 성능
F4BTMS265는 2.65의 변압수를 가지고 매우 낮은 분산 요인을 가지고 있습니다.신호 무결성과 차원 안정성이 중요한 항공우주 시스템. Its unique construction minimizes the "fiberglass effect" on electromagnetic wave propagation while maintaining excellent dimensional stability—a balance that traditional woven fiberglass PTFE materials struggle to achieve.
이 문서에서는 F4BTMS265 라미네이트 특성에 대한 포괄적 인 개요, 자세한 2층 PCB 설계 예제 및 엔지니어 및 조달 전문가를위한 주요 소싱 정보를 제공합니다.

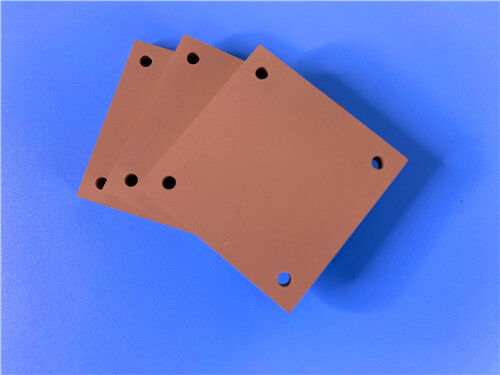

F4BTMS265 라미네이트 는 무엇 인가?
F4BTMS265는 타이저우 왕링 단열물질 공장에서 제조하는 F4BTMS 시리즈의 고성능 PTFE (폴리테트라플루로 에틸렌) 복합 기판이다.이 재료는 이전 F4BTM 시리즈에 비해 기술적인 돌파구를 나타냅니다., 다음과 같은 것을 결합하는 고급 구성을 특징으로합니다.
초 얇고 초 얇은 유리 섬유 천 ′′ "유리 유리 효과"를 줄이는 최소한의 강화
높은 세라믹 채식 ️ PTFE 솜과 혼합된 균일하게 분포된 특수 나노 세라믹의 큰 양
최적화 된 가공 ✅ 우수한 일관성을 위한 독점 제조 기술
주요 차이점: 강화된 안정성으로 유리섬유 효과를 최소화
전통적인 섬유 유리 직물 PTFE 재료와 달리, F4BTMS265는 강화로 매우 얇고 매우 얇은 유리 섬유 천을 사용합니다. 이 독특한 접근법은:
"피스플라스 효과"를 최소화합니다. 전자기파 전파 전파 중에 변전체 안이스트로피와 비일률성을 감소시킵니다.
다이렉트릭 손실을 줄여 ◎ 기존의 직물 유리 PTFE에 비해 극저분해 인수를 달성합니다
크기의 안정성을 향상시킵니다. 최소한의 유리 함유에도 불구하고 우수한 기계적 안정성을 유지합니다.
X/Y/Z 애니소트로피를 감소시킵니다
사용 가능한 주파수를 높여 40GHz 이상으로 안정적인 성능
항공 우주 등급 신뢰성
F4BTMS265는 가장 까다로운 항공우주 및 국방용 용도로 설계되어 있으며 다음과 같습니다.
우수한 방사능 저항성 ∼ 방사선 노출 후 안정적인 전기 및 물리적 특성
낮은 배출가스 ∼ 우주용 진공 배출가스 요구 사항을 충족합니다.
넓은 작동 온도 범위 -55°C ~ +260°C
낮은 수분 흡수 ∼ 0.025% 습한 환경에서 안정적인 성능을 위해
F4BTMS265 라미네이트의 특성
| 재산 | 시험 상태 | 단위 | 전형적 가치 |
| 전기적 특성 | |||
| 다이 일렉트릭 상수 (기반) | 10GHz | ∙ | 2.65 |
| 다이 일렉트릭 상수 (디자인) | 10GHz | ∙ | 2.65 |
| 다이렉트릭 일정한 허용량 | ∙ | ∙ | ±0.04 |
| 분산 요인 | 10GHz | ∙ | 0.0012 |
| 20 GHz | ∙ | 0.0014 | |
| 40 GHz | ∙ | 0.0018 | |
| 온도 계수 Dk (TCDk) | -55°C ~ 150°C | ppm/°C | -88 |
| 껍질 강도 (1온스 RTF 구리) | ∙ | N/mm | >1.8 |
| 부피 저항성 | 정상 | MΩ·cm | ≥1 × 108 |
| 표면 저항성 | 정상 | MΩ | ≥1 × 108 |
| 전기 강도 (Z 방향) | ∙ | kV/mm | >34 |
| 정전전압 (XY 방향) | ∙ | kV | >42 |
| 열 특성 | |||
| CTE (X축) | -55°C ~ 288°C | ppm/°C | 15 |
| CTE (Y축) | -55°C ~ 288°C | ppm/°C | 20 |
| CTE (Z축) | -55°C ~ 288°C | ppm/°C | 72 |
| 열 스트레스 | 260°C, 10초, 3주기 | ∙ | 부피가 없거나 |
| 열전도성 | Z 방향 | W/(m·K) | 0.36 |
| 장기 작동 온도 | ∙ | °C | -55에서 +260 |
| 기계적 및 물리적 특성 | |||
| 수분 흡수 | 20±2°C, 24시간 | % | 0.025 |
| 밀도 | 방 온도 | g/cm3 | 2.26 |
| 발화성 | ∙ | UL-94 | V-0 |
| 재료 구성 | ∙ | ∙ | PTFE + 초느다란 유리 섬유 + 세라믹 |
주파수별로 매우 낮은 손실
F4BTMS265는 광범위한 주파수 범위에서 예외적으로 낮은 손실 성능을 보여줍니다.
| 빈도 | 분산 요인 |
| 10GHz | 0.0012 |
| 20 GHz | 0.0014 |
| 40 GHz | 0.0018 |
이 극히 낮은 손실 특성은 F4BTMS265를 긴 전송 경로에서 신호 무결성을 유지해야하는 단계 민감한 응용 프로그램에 이상적으로 만듭니다.
우수한 주파수 안정성 (40 GHz까지)
F4BTMS265는 40 GHz까지의 안정적인 다이렉트릭 상수와 낮은 손실 값을 유지하며, 이를 위해 다음과 같이 적합합니다.
파스 민감 안테나 (Phase-sensitive antenna)
마이크로 웨브 회로 (microwave circuits)
레이더 시스템 ∙ 까다로운 군사용 용도로 신뢰성 있는 성능
온도 안정성
-55°C에서 150°C까지 TCDk가 -88ppm/°C로, F4BTMS265는 다음과 같은 기능을 제공합니다.
안정적인 단계 성능 ∼ 온도에서 최소 다이 일렉트릭 상변
신뢰성 있는 작동 엑스트림 환경에서 일관된 전기 성능
넓은 작동 범위 -55°C ~ +260°C 장기 사용
차원 안정성을 위한 낮은 CTE
F4BTMS265의 CTE 값 (15/20/72 ppm/°C in X/Y/Z) 은 다음과 같습니다.
우수한 차원 안정성 다층 및 고밀도 설계에 중요합니다.
신뢰성 있는 PTH ∙ 평면 뚫린 구멍에 온압이 감소
일관성 있는 등록 ∼ 온도 주기에 걸쳐 정렬 유지
특징 및 이점 요약
| 특징 | 이점 |
| 초미세, 초미세 유리섬유 강화 | 최소화 된 "피버 글래스 효과"; 감소 된 애니소트로피; 더 낮은 다이 일렉트릭 손실 |
| 높은 세라믹 채식 | 증진 된 차원 안정성; 향상 된 열 및 기계적 특성 |
| Dk 2.65 ± 0.04 | 엄격한 관용; 롯과 롯의 뛰어난 일관성 |
| 극저 Df (0.0012 @ 10 GHz) | 우수한 신호 무결성; 낮은 전송 손실 |
| 40GHz까지 안정적인 성능 | 마이크로 웨브, 레이더 및 단계 민감 애플리케이션에 적합 |
| -88ppm/°C의 TCDk | 온도 안정적 다이렉트릭 상수; 신뢰할 수 있는 단계 성능 |
| CTE 15/20/72 ppm/°C | 탁월한 차원 안정성; 신뢰할 수 있는 PTH |
| 방사능 저항성 | 방사선 노출 후 안정적인 성능; 우주 용품 |
| 낮은 배출가스 | 우주용 진공 배출 가스 요구 사항을 충족합니다. |
| 낮은 수분 흡수 (0.025%) | 습한 환경에서 안정적인 성능 |
| 장기 작동 온도 (-55°C ~ +260°C) | 극한 환경에 적합합니다. |
| UL 94 V-0 연화성 | 중요 애플리케이션에 대한 안전 인증 |
| RTF 낮은 거칠성 구리 필름 (표준) | 전도자 손실 감소; 우수한 껍질 강도 (>1.8 N/mm) |
| 표준 PTFE 가공 | 표준 PTFE PCB 제조 기술과 호환 |
표준 제물
F4BTMS265 및 F4BTMS 시리즈는 다양한 두께, 패널 크기 및 구리 클래딩 옵션으로 제공됩니다.
| 두께 (mm) | 두께 (밀리) | 용도 (mm) | 허용량 (밀리) |
| 0.127 | 5 | ±0.0127 | ±0.5 |
| 0.254 | 10 | ±0.02 | ± 10 |
| 0.508 | 20 | ±0.03 | ± 119 |
| 0.635 | 25 | ±0.04 | ± 158 |
| 0.762 | 30 | ±0.04 | ± 158 |
| 0.787 | 30.1 | ±0.04 | ± 158 |
| 1.016 | 40 | ±0.05 | ±20 |
| 1.27 | 50 | ±0.05 | ±20 |
| 1.5 | 59 | ±0.06 | ±25 |
| 1.524 | 60 | ±0.06 | ±25 |
| 1.575 | 62 | ±0.06 | ±25 |
| 2.03 | 80 | ±0.08 | ±32 |
| 2.54 | 100 | ±0.10 | ±40 |
| 3.175 | 125 | ±0.13 | ±50 |
| 4.06 | 160 | ±0.18 | ±70 |
| 5.08 | 200 | ±0.20 | ±80 |
| 6.35 | 250 | ±0.25 | ±100 |
참고: 최소 두께는 0.127mm입니다. 추가 두께는 0.127mm 증가량으로 제공됩니다. 주문 두께는 요청에 따라 제공됩니다.

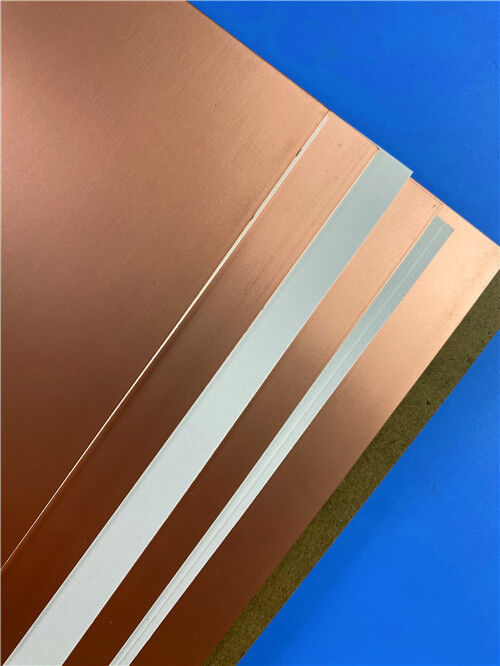

표준 패널 크기 및 구리 클래딩
| 매개 변수 | 옵션 |
| 표준 패널 크기 | 305 × 460 mm (12" × 18") |
| 460 × 610 mm (18" × 24") | |
| 610 × 920 mm (24" × 36") | |
| 사용자 정의 크기 | |
| 구리 두께 | 0.5온스 (18μm) |
| 1.0온스 (35μm) | |
| 다른 두께는 요청에 따라 사용할 수 있습니다. | |
| 구리 포일 종류 | RTF ✅ 낮은 거칠성 구리 (표준) |
| 50Ω 내장 레지스터 구리 포일 (NiP 합금, 0.2μm 두께, 50±5Ω/sq) | |
| 구리판 또는 알루미늄판 버전 |
금속 지원 옵션 (F4BTMS265-AL / F4BTMS265-CU)
F4BTMS 시리즈는 또한 보호 또는 열 분산 응용 프로그램에 금속 지원 버전을 제공합니다.
| 모델 | 금속 기반 | 밀도 (g/cm3) | 열전도 (W/m·K) | CTE (ppm/°C) | 사용 가능한 금속 두께 (mm) | 패널 크기 (mm) |
| F4BTMS265-CU | 구리 | 8.9 | 380 | 17 | 0.48, 0.98, 1.48, 1.98, 2.983.98 | 460 × 610 |
| F4BTMS265-AL | 알루미늄 | 2.7 | 180 | 24 | 460 × 305 |
참고: 금속 두께 허용: +0.02 / -0.05 mm. 주문 두께는 요청에 따라 사용할 수 있습니다.
F4BTMS265-AL = 알루미늄 뒷받침으로 F4BTMS265
F4BTMS265-CU = 구리 받침을 가진 F4BTMS265

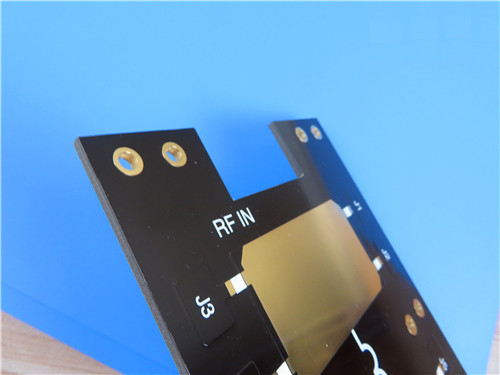

F4BTMS265를 사용하는 2층 PCB 설계 예제
F4BTMS265의 실제 응용을 보여주기 위해, 다음은 완전한 2층 딱딱한 PCB 설계 사례입니다.
PCB 설계 사양
| 매개 변수 | 사양 |
| 기본 재료 | F4BTMS265 (타이저우 왕링) |
| 계층 수 | 2층 딱딱한 |
| 보드 크기 | 97패널당 0.00 mm × 76.00 mm, ±0.15 mm |
| 최소 추적/공간 | 14 / 14 밀리 |
| 최소 구멍 크기 | 0.25mm |
| 눈먼/장사된 나선 | 아무 것도 |
| 완성된 C.U. 무게 | 1온스 (35μm) 모든 층 |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | ENIG (전기 없는 니켈 몰입 금) |
| 최고 실크 스크린 | 흰색 |
| 바닥 실크 스크린 | 아무 것도 |
| 최상층 솔더 마스크 | 검은색 |
| 바닥 용접 마스크 | 아무 것도 |
| 전기 검사 | 운송 전 100% |
| 그림 형식 | 게르버 RS-274-X |
| 승인 된 표준 | IPC-클래스-2 |
| 서비스 영역 | 전 세계 |
디자인 관찰
이 보드 (97 mm × 76 mm) 는 단지 2 개의 망으로 상당한 구성 요소 (39 구성 요소) 를 가지고 있으며 복잡한 RF 또는 마이크로 웨브 기능 모듈을 시사합니다. 주요 관찰은 다음을 포함합니다.
30 mil (0.762 mm) 다이 일렉트릭 두께 고 주파수 PCB 설계의 표준 두께
상단층에 검은 용접 마스크 保护 및 미적 일관성을 제공합니다; 검은 용접 마스크는 매트 마무리 및 감소된 반사성으로 인해 고 주파수 응용 프로그램에 자주 선호됩니다.
위층에 흰색 실크 스크린 黑色溶接面膜에 대한 명확한 부품 표시; 조립 및 검사 개선
ENIG 표면 마감 √ RF 연결에 대한 우수한 용접성과 평면성을 제공합니다
관대한 추적 / 간격 (14/14 밀리) 설계가 더 높은 전압 또는 전력 고려 사항을 포함 할 수 있거나 단순히 밀도가 적은 RF 설계가 될 수 있음을 시사합니다.
높은 통 통수 (25 비아) 미크로웨이브 설계에서 빈번한 지상화 또는 보호의 필요성을 반영합니다.
F4BTMS265의 낮은 손실 (Df ≈ 0.0012 @ 10 GHz)
IPC-클래스-2의 준수성 상업용 항공우주 및 국방 애플리케이션에 대한 신뢰성을 보장합니다
제조 공정 하이라이트
표준 PTFE 가공 F4BTMS265는 표준 PTFE PCB 기술을 사용하여 제조 될 수 있습니다.
탁월 한 차원 안정성 超薄 유리 섬유 강화 가공 도중 왜곡을 최소화
밀집 구멍 용량 0.25mm 최소 구멍 크기를 지원합니다.
다층 기능 ️ 다층 및 백플레인 응용 프로그램에 적합
100% 전기 테스트 모든 보드의 기능적 무결성을 보장합니다
전형적 사용법
- 항공 우주 장비, 우주 및 객실 장비
- 마이크로 웨이브, RF
- 레이더, 군사 레이더
- 먹이 네트워크
- 단계 민감 안테나, 단계 배열 안테나
- 위성 통신, 그리고 더 많은
결론
타이저우 왕링 단열물질 공장의 F4BTMS265는 PTFE 기반 복합재 기술에서 중요한 발전을 나타냅니다.초미세 유리섬유 강화, 높은 세라믹 충전, 항공 우주 등급 신뢰성. 2.65 ± 0의 변압수 상수.0410 GHz에서 분산 인수 0.0012와 40 GHz까지 안정적인 성능으로, F4BTMS265는 가장 까다로운 마이크로 웨브, 레이더 및 항공 우주 응용 프로그램에 필요한 성능을 제공합니다.
주요 장점은 다음과 같습니다.
항공 우주 수준의 신뢰성 방사능 저항성, 낮은 배출가스, 우주 용품
극저 손실 (Df = 0.0012 @ 10 GHz)
극 얇은 유리 장착 ′′ 최소화 된 "피버 글래스 효과"; 감소 된 애니소트로피
40GHz 용량 마이크로 웨이브 및 레이더 용도에 적합
탁월한 온도 안정성 -88ppm/°C에서 -55°C에서 150°C까지의 TCDk
낮은 CTE (15/20/72 ppm/°C) ∙ 탁월한 차원 안정성; 신뢰할 수 있는 PTH
낮은 수분 흡수율 (0.025%)
비용 효율적인 대안 경쟁력 있는 가격으로 비슷한 서구 재료를 대체합니다
표준 PTFE 가공 ◎ 표준 제조 기술과 호환
우주선 전자 장치, 군사 레이더 또는 단계 민감 안테나 시스템에서 사용되든, F4BTMS265는 까다로운 고주파 회로 설계에 신뢰할 수 있고 고성능의 기반을 제공합니다.
|
|
| MOQ: | 1PCS |
| 가격: | 0.99-99USD/PCS |
| 표준 포장: | 포장 |
| 배달 기간: | 2-10 영업일 |
| 지불 방법: | T/T, 페이팔 |
| 공급 능력: | 50000PCS |
소개
항공우주, 국방, 고주파 통신 등 까다로운 분야에서 재료의 성능과 신뢰성이 무엇보다 중요합니다.타이저우 왕링 단열물질 공장의 F4BTMS265는 PTFE 기반 복합재 기술에서 중요한 발전을 나타냅니다.F4BTMS 시리즈의 일부로 F4BTM 가족의 업그레이드 후속자 이 재료는 초 얇은,초미세한 유리섬유 강화로 높은 세라믹 포장을 통해 특별한 전기, 열 및 기계적 성능
F4BTMS265는 2.65의 변압수를 가지고 매우 낮은 분산 요인을 가지고 있습니다.신호 무결성과 차원 안정성이 중요한 항공우주 시스템. Its unique construction minimizes the "fiberglass effect" on electromagnetic wave propagation while maintaining excellent dimensional stability—a balance that traditional woven fiberglass PTFE materials struggle to achieve.
이 문서에서는 F4BTMS265 라미네이트 특성에 대한 포괄적 인 개요, 자세한 2층 PCB 설계 예제 및 엔지니어 및 조달 전문가를위한 주요 소싱 정보를 제공합니다.
F4BTMS265 라미네이트 는 무엇 인가?
F4BTMS265는 타이저우 왕링 단열물질 공장에서 제조하는 F4BTMS 시리즈의 고성능 PTFE (폴리테트라플루로 에틸렌) 복합 기판이다.이 재료는 이전 F4BTM 시리즈에 비해 기술적인 돌파구를 나타냅니다., 다음과 같은 것을 결합하는 고급 구성을 특징으로합니다.
초 얇고 초 얇은 유리 섬유 천 ′′ "유리 유리 효과"를 줄이는 최소한의 강화
높은 세라믹 채식 ️ PTFE 솜과 혼합된 균일하게 분포된 특수 나노 세라믹의 큰 양
최적화 된 가공 ✅ 우수한 일관성을 위한 독점 제조 기술
주요 차이점: 강화된 안정성으로 유리섬유 효과를 최소화
전통적인 섬유 유리 직물 PTFE 재료와 달리, F4BTMS265는 강화로 매우 얇고 매우 얇은 유리 섬유 천을 사용합니다. 이 독특한 접근법은:
"피스플라스 효과"를 최소화합니다. 전자기파 전파 전파 중에 변전체 안이스트로피와 비일률성을 감소시킵니다.
다이렉트릭 손실을 줄여 ◎ 기존의 직물 유리 PTFE에 비해 극저분해 인수를 달성합니다
크기의 안정성을 향상시킵니다. 최소한의 유리 함유에도 불구하고 우수한 기계적 안정성을 유지합니다.
X/Y/Z 애니소트로피를 감소시킵니다
사용 가능한 주파수를 높여 40GHz 이상으로 안정적인 성능
항공 우주 등급 신뢰성
F4BTMS265는 가장 까다로운 항공우주 및 국방용 용도로 설계되어 있으며 다음과 같습니다.
우수한 방사능 저항성 ∼ 방사선 노출 후 안정적인 전기 및 물리적 특성
낮은 배출가스 ∼ 우주용 진공 배출가스 요구 사항을 충족합니다.
넓은 작동 온도 범위 -55°C ~ +260°C
낮은 수분 흡수 ∼ 0.025% 습한 환경에서 안정적인 성능을 위해
F4BTMS265 라미네이트의 특성
| 재산 | 시험 상태 | 단위 | 전형적 가치 |
| 전기적 특성 | |||
| 다이 일렉트릭 상수 (기반) | 10GHz | ∙ | 2.65 |
| 다이 일렉트릭 상수 (디자인) | 10GHz | ∙ | 2.65 |
| 다이렉트릭 일정한 허용량 | ∙ | ∙ | ±0.04 |
| 분산 요인 | 10GHz | ∙ | 0.0012 |
| 20 GHz | ∙ | 0.0014 | |
| 40 GHz | ∙ | 0.0018 | |
| 온도 계수 Dk (TCDk) | -55°C ~ 150°C | ppm/°C | -88 |
| 껍질 강도 (1온스 RTF 구리) | ∙ | N/mm | >1.8 |
| 부피 저항성 | 정상 | MΩ·cm | ≥1 × 108 |
| 표면 저항성 | 정상 | MΩ | ≥1 × 108 |
| 전기 강도 (Z 방향) | ∙ | kV/mm | >34 |
| 정전전압 (XY 방향) | ∙ | kV | >42 |
| 열 특성 | |||
| CTE (X축) | -55°C ~ 288°C | ppm/°C | 15 |
| CTE (Y축) | -55°C ~ 288°C | ppm/°C | 20 |
| CTE (Z축) | -55°C ~ 288°C | ppm/°C | 72 |
| 열 스트레스 | 260°C, 10초, 3주기 | ∙ | 부피가 없거나 |
| 열전도성 | Z 방향 | W/(m·K) | 0.36 |
| 장기 작동 온도 | ∙ | °C | -55에서 +260 |
| 기계적 및 물리적 특성 | |||
| 수분 흡수 | 20±2°C, 24시간 | % | 0.025 |
| 밀도 | 방 온도 | g/cm3 | 2.26 |
| 발화성 | ∙ | UL-94 | V-0 |
| 재료 구성 | ∙ | ∙ | PTFE + 초느다란 유리 섬유 + 세라믹 |
주파수별로 매우 낮은 손실
F4BTMS265는 광범위한 주파수 범위에서 예외적으로 낮은 손실 성능을 보여줍니다.
| 빈도 | 분산 요인 |
| 10GHz | 0.0012 |
| 20 GHz | 0.0014 |
| 40 GHz | 0.0018 |
이 극히 낮은 손실 특성은 F4BTMS265를 긴 전송 경로에서 신호 무결성을 유지해야하는 단계 민감한 응용 프로그램에 이상적으로 만듭니다.
우수한 주파수 안정성 (40 GHz까지)
F4BTMS265는 40 GHz까지의 안정적인 다이렉트릭 상수와 낮은 손실 값을 유지하며, 이를 위해 다음과 같이 적합합니다.
파스 민감 안테나 (Phase-sensitive antenna)
마이크로 웨브 회로 (microwave circuits)
레이더 시스템 ∙ 까다로운 군사용 용도로 신뢰성 있는 성능
온도 안정성
-55°C에서 150°C까지 TCDk가 -88ppm/°C로, F4BTMS265는 다음과 같은 기능을 제공합니다.
안정적인 단계 성능 ∼ 온도에서 최소 다이 일렉트릭 상변
신뢰성 있는 작동 엑스트림 환경에서 일관된 전기 성능
넓은 작동 범위 -55°C ~ +260°C 장기 사용
차원 안정성을 위한 낮은 CTE
F4BTMS265의 CTE 값 (15/20/72 ppm/°C in X/Y/Z) 은 다음과 같습니다.
우수한 차원 안정성 다층 및 고밀도 설계에 중요합니다.
신뢰성 있는 PTH ∙ 평면 뚫린 구멍에 온압이 감소
일관성 있는 등록 ∼ 온도 주기에 걸쳐 정렬 유지
특징 및 이점 요약
| 특징 | 이점 |
| 초미세, 초미세 유리섬유 강화 | 최소화 된 "피버 글래스 효과"; 감소 된 애니소트로피; 더 낮은 다이 일렉트릭 손실 |
| 높은 세라믹 채식 | 증진 된 차원 안정성; 향상 된 열 및 기계적 특성 |
| Dk 2.65 ± 0.04 | 엄격한 관용; 롯과 롯의 뛰어난 일관성 |
| 극저 Df (0.0012 @ 10 GHz) | 우수한 신호 무결성; 낮은 전송 손실 |
| 40GHz까지 안정적인 성능 | 마이크로 웨브, 레이더 및 단계 민감 애플리케이션에 적합 |
| -88ppm/°C의 TCDk | 온도 안정적 다이렉트릭 상수; 신뢰할 수 있는 단계 성능 |
| CTE 15/20/72 ppm/°C | 탁월한 차원 안정성; 신뢰할 수 있는 PTH |
| 방사능 저항성 | 방사선 노출 후 안정적인 성능; 우주 용품 |
| 낮은 배출가스 | 우주용 진공 배출 가스 요구 사항을 충족합니다. |
| 낮은 수분 흡수 (0.025%) | 습한 환경에서 안정적인 성능 |
| 장기 작동 온도 (-55°C ~ +260°C) | 극한 환경에 적합합니다. |
| UL 94 V-0 연화성 | 중요 애플리케이션에 대한 안전 인증 |
| RTF 낮은 거칠성 구리 필름 (표준) | 전도자 손실 감소; 우수한 껍질 강도 (>1.8 N/mm) |
| 표준 PTFE 가공 | 표준 PTFE PCB 제조 기술과 호환 |
표준 제물
F4BTMS265 및 F4BTMS 시리즈는 다양한 두께, 패널 크기 및 구리 클래딩 옵션으로 제공됩니다.
| 두께 (mm) | 두께 (밀리) | 용도 (mm) | 허용량 (밀리) |
| 0.127 | 5 | ±0.0127 | ±0.5 |
| 0.254 | 10 | ±0.02 | ± 10 |
| 0.508 | 20 | ±0.03 | ± 119 |
| 0.635 | 25 | ±0.04 | ± 158 |
| 0.762 | 30 | ±0.04 | ± 158 |
| 0.787 | 30.1 | ±0.04 | ± 158 |
| 1.016 | 40 | ±0.05 | ±20 |
| 1.27 | 50 | ±0.05 | ±20 |
| 1.5 | 59 | ±0.06 | ±25 |
| 1.524 | 60 | ±0.06 | ±25 |
| 1.575 | 62 | ±0.06 | ±25 |
| 2.03 | 80 | ±0.08 | ±32 |
| 2.54 | 100 | ±0.10 | ±40 |
| 3.175 | 125 | ±0.13 | ±50 |
| 4.06 | 160 | ±0.18 | ±70 |
| 5.08 | 200 | ±0.20 | ±80 |
| 6.35 | 250 | ±0.25 | ±100 |
참고: 최소 두께는 0.127mm입니다. 추가 두께는 0.127mm 증가량으로 제공됩니다. 주문 두께는 요청에 따라 제공됩니다.
표준 패널 크기 및 구리 클래딩
| 매개 변수 | 옵션 |
| 표준 패널 크기 | 305 × 460 mm (12" × 18") |
| 460 × 610 mm (18" × 24") | |
| 610 × 920 mm (24" × 36") | |
| 사용자 정의 크기 | |
| 구리 두께 | 0.5온스 (18μm) |
| 1.0온스 (35μm) | |
| 다른 두께는 요청에 따라 사용할 수 있습니다. | |
| 구리 포일 종류 | RTF ✅ 낮은 거칠성 구리 (표준) |
| 50Ω 내장 레지스터 구리 포일 (NiP 합금, 0.2μm 두께, 50±5Ω/sq) | |
| 구리판 또는 알루미늄판 버전 |
금속 지원 옵션 (F4BTMS265-AL / F4BTMS265-CU)
F4BTMS 시리즈는 또한 보호 또는 열 분산 응용 프로그램에 금속 지원 버전을 제공합니다.
| 모델 | 금속 기반 | 밀도 (g/cm3) | 열전도 (W/m·K) | CTE (ppm/°C) | 사용 가능한 금속 두께 (mm) | 패널 크기 (mm) |
| F4BTMS265-CU | 구리 | 8.9 | 380 | 17 | 0.48, 0.98, 1.48, 1.98, 2.983.98 | 460 × 610 |
| F4BTMS265-AL | 알루미늄 | 2.7 | 180 | 24 | 460 × 305 |
참고: 금속 두께 허용: +0.02 / -0.05 mm. 주문 두께는 요청에 따라 사용할 수 있습니다.
F4BTMS265-AL = 알루미늄 뒷받침으로 F4BTMS265
F4BTMS265-CU = 구리 받침을 가진 F4BTMS265

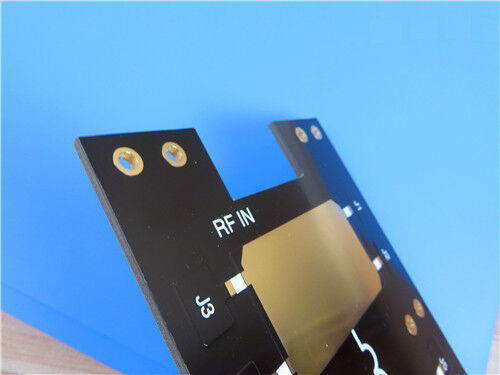

F4BTMS265를 사용하는 2층 PCB 설계 예제
F4BTMS265의 실제 응용을 보여주기 위해, 다음은 완전한 2층 딱딱한 PCB 설계 사례입니다.
PCB 설계 사양
| 매개 변수 | 사양 |
| 기본 재료 | F4BTMS265 (타이저우 왕링) |
| 계층 수 | 2층 딱딱한 |
| 보드 크기 | 97패널당 0.00 mm × 76.00 mm, ±0.15 mm |
| 최소 추적/공간 | 14 / 14 밀리 |
| 최소 구멍 크기 | 0.25mm |
| 눈먼/장사된 나선 | 아무 것도 |
| 완성된 C.U. 무게 | 1온스 (35μm) 모든 층 |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | ENIG (전기 없는 니켈 몰입 금) |
| 최고 실크 스크린 | 흰색 |
| 바닥 실크 스크린 | 아무 것도 |
| 최상층 솔더 마스크 | 검은색 |
| 바닥 용접 마스크 | 아무 것도 |
| 전기 검사 | 운송 전 100% |
| 그림 형식 | 게르버 RS-274-X |
| 승인 된 표준 | IPC-클래스-2 |
| 서비스 영역 | 전 세계 |
디자인 관찰
이 보드 (97 mm × 76 mm) 는 단지 2 개의 망으로 상당한 구성 요소 (39 구성 요소) 를 가지고 있으며 복잡한 RF 또는 마이크로 웨브 기능 모듈을 시사합니다. 주요 관찰은 다음을 포함합니다.
30 mil (0.762 mm) 다이 일렉트릭 두께 고 주파수 PCB 설계의 표준 두께
상단층에 검은 용접 마스크 保护 및 미적 일관성을 제공합니다; 검은 용접 마스크는 매트 마무리 및 감소된 반사성으로 인해 고 주파수 응용 프로그램에 자주 선호됩니다.
위층에 흰색 실크 스크린 黑色溶接面膜에 대한 명확한 부품 표시; 조립 및 검사 개선
ENIG 표면 마감 √ RF 연결에 대한 우수한 용접성과 평면성을 제공합니다
관대한 추적 / 간격 (14/14 밀리) 설계가 더 높은 전압 또는 전력 고려 사항을 포함 할 수 있거나 단순히 밀도가 적은 RF 설계가 될 수 있음을 시사합니다.
높은 통 통수 (25 비아) 미크로웨이브 설계에서 빈번한 지상화 또는 보호의 필요성을 반영합니다.
F4BTMS265의 낮은 손실 (Df ≈ 0.0012 @ 10 GHz)
IPC-클래스-2의 준수성 상업용 항공우주 및 국방 애플리케이션에 대한 신뢰성을 보장합니다
제조 공정 하이라이트
표준 PTFE 가공 F4BTMS265는 표준 PTFE PCB 기술을 사용하여 제조 될 수 있습니다.
탁월 한 차원 안정성 超薄 유리 섬유 강화 가공 도중 왜곡을 최소화
밀집 구멍 용량 0.25mm 최소 구멍 크기를 지원합니다.
다층 기능 ️ 다층 및 백플레인 응용 프로그램에 적합
100% 전기 테스트 모든 보드의 기능적 무결성을 보장합니다
전형적 사용법
- 항공 우주 장비, 우주 및 객실 장비
- 마이크로 웨이브, RF
- 레이더, 군사 레이더
- 먹이 네트워크
- 단계 민감 안테나, 단계 배열 안테나
- 위성 통신, 그리고 더 많은
결론
타이저우 왕링 단열물질 공장의 F4BTMS265는 PTFE 기반 복합재 기술에서 중요한 발전을 나타냅니다.초미세 유리섬유 강화, 높은 세라믹 충전, 항공 우주 등급 신뢰성. 2.65 ± 0의 변압수 상수.0410 GHz에서 분산 인수 0.0012와 40 GHz까지 안정적인 성능으로, F4BTMS265는 가장 까다로운 마이크로 웨브, 레이더 및 항공 우주 응용 프로그램에 필요한 성능을 제공합니다.
주요 장점은 다음과 같습니다.
항공 우주 수준의 신뢰성 방사능 저항성, 낮은 배출가스, 우주 용품
극저 손실 (Df = 0.0012 @ 10 GHz)
극 얇은 유리 장착 ′′ 최소화 된 "피버 글래스 효과"; 감소 된 애니소트로피
40GHz 용량 마이크로 웨이브 및 레이더 용도에 적합
탁월한 온도 안정성 -88ppm/°C에서 -55°C에서 150°C까지의 TCDk
낮은 CTE (15/20/72 ppm/°C) ∙ 탁월한 차원 안정성; 신뢰할 수 있는 PTH
낮은 수분 흡수율 (0.025%)
비용 효율적인 대안 경쟁력 있는 가격으로 비슷한 서구 재료를 대체합니다
표준 PTFE 가공 ◎ 표준 제조 기술과 호환
우주선 전자 장치, 군사 레이더 또는 단계 민감 안테나 시스템에서 사용되든, F4BTMS265는 까다로운 고주파 회로 설계에 신뢰할 수 있고 고성능의 기반을 제공합니다.
