업그레이드된 F4BTMS450 DK4.5 PCB: 위상 민감 마이크로파 및 항공우주 애플리케이션을 위한 차세대 PTFE 세라믹 라미네이트

제품 설명

F4BTMS450은 뭐죠?

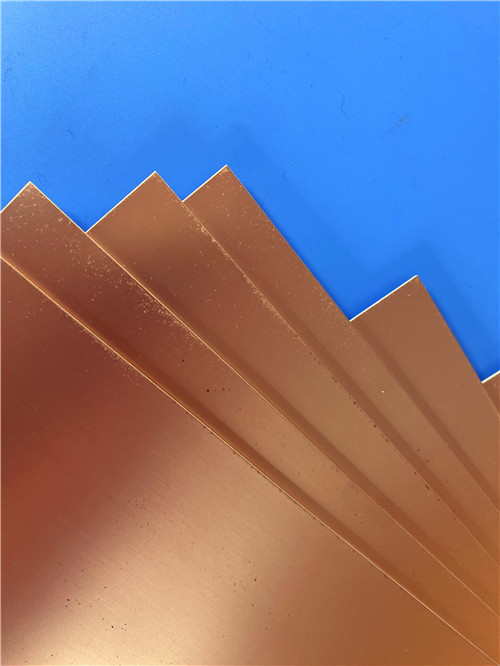

F4BTMS450는 태즈오 왕링 단열 재료 공장에서 개발한 PTFE 기반 복합 laminate입니다.유연성, 유연성, 유연성, 유연성. 10GHz에서 4.50 ± 0.09의 다이렉트릭 상수, 10GHz에서 0.0015의 분산 인수, 구리와 일치하는 CTE (12 ppm/°C X/Y에서), 그것은 항공 우주 등급입니다.비슷한 수입 제품을 대체할 수 있는 높은 신뢰성 있는 재료초 얇은 유리섬유는 유리 엮기 효과를 최소화하면서 차원 안정성을 향상시켜 레이더, 공급 네트워크,스테이지 배열 안테나, 위성 통신

주요 내용 (단순 한 점)

Dk (10GHz): 4.50 ± 0.09

분산 요인: 0.0015 @ 10GHz; 0.0019 @ 20GHz

TCDK (-55°C ~ 150°C): -58ppm/°C

CTE (X/Y/Z): 12 / 12 / 45 ppm/°C (-55°C ~ 288°C)

열전도: 0.64 W/ ((m·K) 더 높은 전력 애플리케이션을 위해 개선

수분 흡수: 0.08%

연화성: UL 94 V-0

전기 강도 (Z 방향): > 45 kV/mm

주요 차이점: 초 얇은 / 초 얇은 유리섬유 강화는 훌륭한 차원 안정성을 제공하면서 유리 직물 효과를 최소화합니다.

1. 왜 F4BTMS450을 선택합니까?

F4BTMS450은 F4BTM 시리즈의 업그레이드 후속 제품으로, 제조 및 제조 과정 모두에서 중요한 기술 돌파구를 특징으로합니다.전기적 성능과 기계적 신뢰성 모두 요구되는 고주파 회로 설계 엔지니어, F4BTMS450는 다섯 가지 주요 장점을 통해 이러한 요구 사항을 해결합니다:

최소화 된 유리 직물 효과: 전통적인 직조 유리 PTFE 라미네이트와 달리 F4BTMS450는 초 얇고 초 얇은 유리섬유 천 강화기를 사용합니다.이것은 전자기파 전파에 유리 직물 효과를 최소화합니다, 다이 일렉트릭 손실을 줄이고 X / Y / Z 안이스트로피를 감소시킵니다. 결과는 더 일관된 임피던스 및 단계 반응입니다. 단계-감각성 안테나와 같은 단계-감각성 응용 프로그램에 중요합니다.

차원 안정성 향상:초느다란 유리섬유 강화와 높은 세라믹 부하의 조합은 우수한 차원 안정성을 제공합니다.PCB 제조 과정에서 엄격한 등록 및 극한 온도에서도 신뢰할 수있는 성능을 보장합니다..

우수한 전기 성능:4.50 ± 0.09의 Dk와 낮은 분산 요인 (0.0015 @ 10GHz) 으로 F4BTMS450은 주파수 전반에 걸쳐 일관된 전기 특성을 제공합니다.이 물질은 40GHz까지 안정된 변압전압 변속도와 낮은 손실을 유지합니다., 그것은 단계 민감한 애플리케이션에 적합합니다.

탁월한 열 특성:0.64 W/ ((m·K) 의 열 전도성은 표준 PTFE 라미네이트에 비해 향상되어 더 높은 전력 애플리케이션에서 더 나은 열 방출을 가능하게합니다. X/Y (12 ppm/°C) 의 낮은 CTE는 구리와 밀접하게 일치합니다.,신뢰성 있는 접착된 구멍의 무결성을 보장합니다.

항공우주급 신뢰성:저출연 성질과 우주 응용 요구 사항을 충족, 우수한 방사선 저항성 및 -55 °C에서 + 260 °C에서 안정적인 성능,F4BTMS450는 까다로운 항공우주 및 국방 환경에 적합합니다..

2F4BTMS450 라미네이트의 특성

아래 표는 공식 데이터 시트에 제공된 F4BTMS450에 대한 모든 전기, 기계, 열 및 물리적 사양을 통합합니다.모든 값은 전형적인 측정 데이터를 나타내고 재료 선택에 도움이 됩니다..

시험 방법 참조:

다이렉트릭 상수 (유형적) 는 GB/T 12636-1990 또는 IPC-TM-650 2에 따라 측정됩니다.5.5.5 (스트라이프라인 방법) Z 방향으로

설계 Dk 값은 50Ω 마이크로 스트립 방법을 사용하여 측정됩니다.

다른 성질은 IPC-TM-650 또는 GBT4722-2017 표준을 준수합니다.

모든 테스트 데이터는 재료 선택에 도움이 되는 전형적인 측정 값이며 명시적 또는 암시적 인 보장을 구성하지 않습니다.

3주파수 및 온도 안정성

F4BTMS450은 주파수와 온도 모두에서 탁월한 안정성을 보여줍니다.

주파수 안정성:이 물질은 0.5GHz에서 20GHz까지 낮은 손실 값과 40GHz까지 사용할 수 있으며 광범위한 주파수 범위에서 설계 요구 사항을 충족합니다.

온도 안정성:-55°C에서 150°C까지 TCDK는 -58 ppm/°C로, F4BTMS450는 극한 온도에서도 우수한 단계 안정성을 제공합니다. 실제 사용 가능한 온도 범위는이 테스트 범위보다 크게 큽니다.

4. PCB 디자인 사례 연구

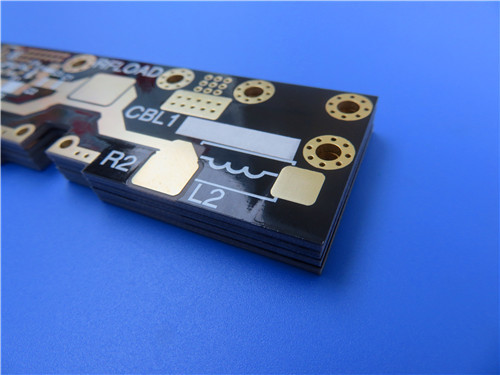

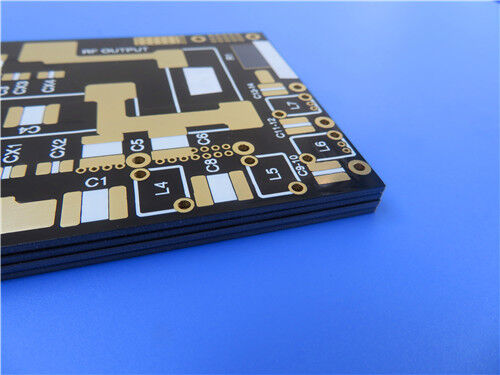

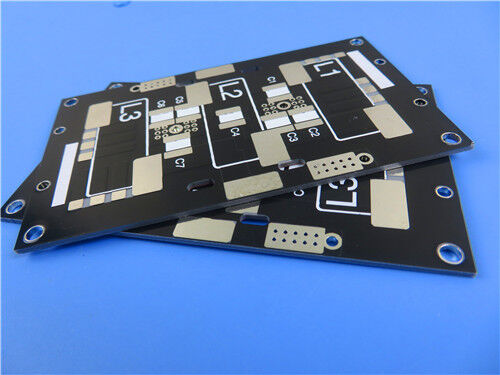

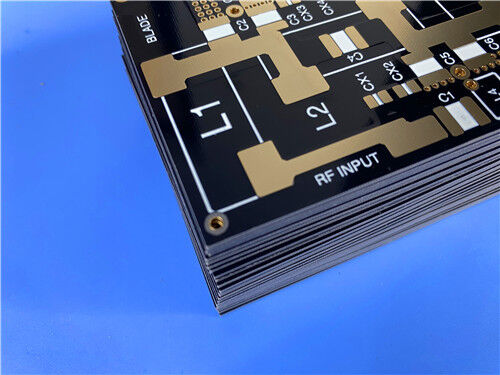

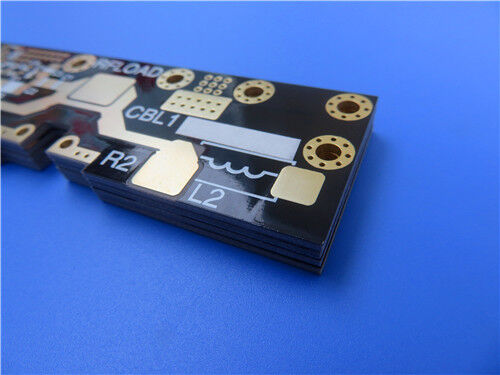

실제 디자인에서 F4BTMS450이 어떻게 작동하는지 설명하기 위해, 여기 0.6mm의 완공 두께를 가진 2층 보드 예가 있습니다.

PCB 설계 사양

주요 사양에 대한 엔지니어링 논리:

F4BTMS450의 주요 제조 참고:

파업: F4BTMS450의 초밀 / 초미세 유리섬유 구조는 최적화된 속도와 복귀율을 가진 날카로운 탄화물 파장을 필요로합니다.미세한 유리 강화는 우수한 구멍 품질을 제공하면서 표준 직물 유리 PTFE에 비해 도구 마모를 줄입니다..

표면 준비: 표준 PTFE 처리 기술이 적용됩니다. PTFE 표면을 활성화하고 강한 접착을 보장하기 위해 접착하기 전에 플라스마 처리 (예를 들어, CF4 / O2) 가 권장됩니다.

차원 안정성: 초느다란 유리섬유와 세라믹 필러의 조합은 뛰어난 차원 안정성을 제공합니다.밀접한 등록 및 높은 제조 생산량을 가져옵니다. 특히 미세한 디자인 (4/6 밀리 미터 / 공간) 에 유용합니다..

솔더 마스크 적용: 검은색 솔더 마스크는 일관된 색상과 커버에 대한 신중한 프로세스 통제가 필요합니다. 표준 PTFE 호환성 솔더 마스크 구성이 권장됩니다.

5. 비교 위치 F4BTMS450가 어떻게 돋보이는지

참고: F4BTMS450's ultra-thin/ultra-fine fiberglass construction minimizes the glass weave effect while providing superior dimensional stability—a combination not typically available in standard woven or non-woven PTFE laminates.

6- 전형적인 응용 프로그램 F4BTMS450가 빛나는 곳

항공우주장비: 우주비행기 시스템, 객실 장비, 비행중의 전자장비

마이크로 웨브 및 RF 시스템: 안정적인 다이 일렉트릭 특성을 요구하는 고 주파수 회로

레이더 및 군사 레이더: 단계적 레이더, 조기 경보 시스템, 항공 레이더

공급망: 안테나 시스템의 유통망

단계 민감 안테나: 단계 배열 안테나 및 빔 형성 네트워크

위성 통신: 지상역, 유료물 및 통신 터미널

고전력 애플리케이션: 더 나은 열 전도성 (0.64 W/ ((m·K)) 이 유리합니다.

Q1: F4BTMS450과 F4BTM 시리즈의 차이점은 무엇입니까?

F4BTMS450은 F4BTM 시리즈의 업그레이드 버전으로, 재료 조립 및 제조 프로세스에 대한 기술적 돌파구를 특징으로합니다.그것은 초미세하고 초미세한 유리섬유 강화와 함께 더 많은 세라믹 필러를 통합합니다., 더 넓은 Dk 범위, 더 적은 손실, 더 나은 차원 안정성, 감소 된 애니소트로피, 더 높은 전기 강도 및 향상 된 열 전도성으로 이어집니다.

Q2: 어떻게 F4BTMS450가 유리 직물 효과를 최소화합니까?
고 세라믹 로딩과 결합한 초 얇고 초 얇은 유리섬유 천을 사용하여 전자기파 전파에 유리 직물 효과가 최소화됩니다.이것은 다이 일렉트릭 손실을 줄이고 X / Y / Z 애니소트로피를 감소시킵니다., 더 일관된 임피던스 및 단계 응답을 초래합니다.

Q3: F4BTMS450의 최대 작동 주파수는 무엇입니까?
이 물질은 40GHz까지 안정적인 변압전력을 유지하고 낮은 손실을 유지하여 광범위한 주파수 범위에서 단계 민감한 응용 프로그램에 적합합니다.

Q4: F4BTMS450은 우주용으로 적합합니까?
그래, 방사능 저항성이 뛰어나고, 소출가스도 적고, -55°C에서 +260°C까지항공우주 및 우주용 용도로 적합하도록.

Q5: F4BTMS450에 사용할 수 있는 변압기 두께는 무엇입니까?
최소 두께는 0.254mm (10mil) 이며, 0.127mm 증가량으로 6.35mm (250mil) 까지 사용할 수 있습니다. 주문 두께는 요청에 따라 제공됩니다.

Q6: F4BTMS450는 수입물질을 대체할 수 있나요?
네, F4BTMS450은 수입품에 비해 높은 신뢰성을 갖춘 대안으로 설계됐습니다.

Q7: F4BTMS450에 호환되는 표면은 무엇입니까?
HASL LF (디자인 케이스와 마찬가지로), 몰입 금, 몰입 은, ENEPIG 및 OSP는 모두 마무리 전에 적절한 표면 준비 (플라즈마 처리) 와 호환됩니다.

Q8: 속성 테이블의 모든 값이 보장되나요?
제공 된 데이터는 재료 선택에 도움이되는 전형적인 측정 값입니다. 그들은 명시적 또는 암시적 인 보장을 구성하지 않습니다.최종 사용자는 자신의 테스트를 통해 자신의 특정 애플리케이션에 적합성을 확인해야합니다..

결론

타이저우 왕링 단열물질 공장의 F4BTMS450은 PTFE 기반의 고주파 라미네이트의 중요한 발전을 나타냅니다.고 세라믹 로딩과 초 얇은 / 초 얇은 유리 섬유 강화의 혁신적인 조합은 최소화 된 유리 엮기 효과를 제공합니다, 우수한 차원 안정성 및 우수한 전기 성능은 단계 민감한 레이더, 공급 네트워크, 단계 배열 안테나 및 위성 통신에 대한 모든 중요한 특성을 갖습니다.2층 PCB 디자인 케이스에서 보여준 것처럼.6mm 두께, 4/6 밀리 미터/공간그리고 HASL LF 픽니쉬 F4BTMS450는 항공우주 및 국방 애플리케이션의 까다로운 요구 사항을 충족하면서 표준 제조 작업 흐름에 원활하게 통합됩니다.수입 재료에 대한 신뢰할 수 있고 고성능의 대안을 찾는 엔지니어들에게, F4BTMS450는 설득력 있고 현장에서 입증된 솔루션을 제공합니다.
