제품 설명
타이저우 왕링 단열재료 공장에서 제조한 고전체 일정한 PTFE 라미네이트이다. 유리섬유 천으로 강화되어 나노 세라믹 필러를 포함하고 있다.다이전트 상수 (Dk) 는 2입니다.98 ±0.06 10 GHz에서. 분산 인수 (Df) 는 10 GHz에서 0.0018입니다. 물질은 X/Y 축에서 15/16 ppm/°C의 CTE를 가지고 있습니다. Z 축의 CTE는 78 ppm/°C입니다.분해 온도 (Td) 는 지정되지 않았지만 물질은 -55°C에서 +260°C까지 작동합니다.이 재료는 UL94 V-0 등급이다. 그것은 매우 낮은 습도 흡수 (0.05%) 이다. 그것은 표준 PTFE 재료보다 더 높은 Dk를 필요로 하는 RF 및 마이크로 웨브 애플리케이션에 이상적입니다.
어떤 PCB를 만들 수 있을까요?

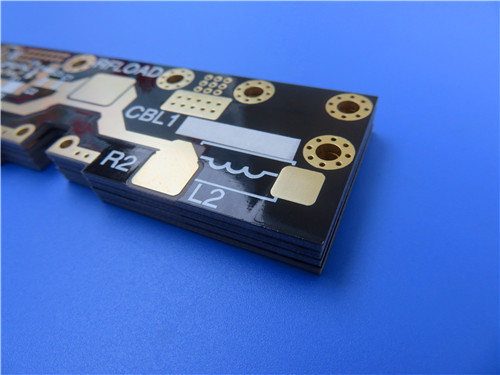

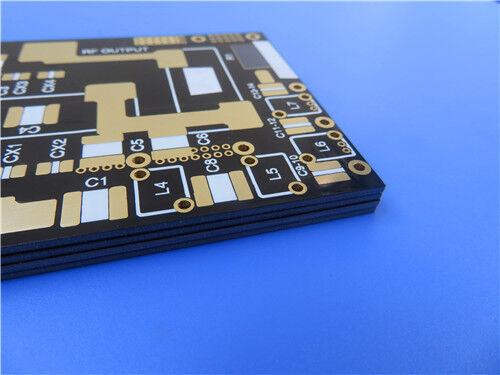

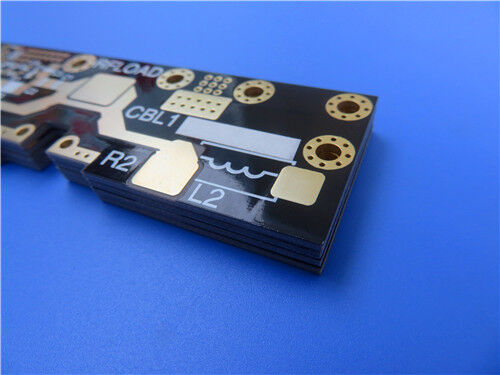

완전한 2층 RF PCB 솔루션을 제공할 수 있다. 보드는 F4BTM298 재료를 기반으로 한다. 완성된 두께는 0.3mm이다. 구리 무게는 1온스이다.침몰 금은 표면 완화로 적용됩니다.. 검은 용접 마스크는 상층에 적용됩니다. 흰색 실크 스크린은 상층에 인쇄됩니다. 하층 층에는 용접 마스크 또는 실크 스크린이 적용되지 않습니다.최소한의 흔적과 공간은 6m와 9m입니다.. 최소 구멍 크기는 0.4mm입니다. 접착 두께는 20μm입니다. 품질 표준은 IPC 클래스 2입니다. 이 보드는 마이크로 웨브 / RF 시스템, 단계 전환기, 전력 분할기, 결합기,콤비너, 공급 네트워크, 단계 배열 안테나, 위성 통신.
1자료 전반
F4BTM298은 고전체 일정한 PTFE 라미네이트이다. 타이저우 왕링 단열 재료 공장에서 제조된다. 유리 섬유 천으로 강화된다.나노 세라믹 필러를 포함합니다.이 재료는 F4BTM 시리즈의 일부입니다. 이 시리즈는 F4BM 다이렉트릭 층을 기반으로합니다. 고 다이렉트릭 및 저 손실 나노 세라믹이 추가됩니다.
그 결과 몇 가지 개선이 이루어졌습니다.
더 높은 변압기 상수
열 저항성 향상
낮은 열 확장 계수
더 높은 단열 저항
더 나은 열 전도성
낮은 손실 특성이 유지됩니다.
F4BTM298의 주요 특징:
| 특징 | 가치/이익 |
| 높은 변압기 | Dk 2.98 ± 0.06 ̊ 표준 PTFE보다 높습니다. |
| 낮은 손실 | Df 0.0018 10 GHz에서 신호 저하를 최소화합니다 |
| 나노 세라믹으로 채워진 것 | 열 및 기계적 특성 향상 |
| 낮은 CTE | X/Y: 15/16 ppm/°C ∙ 뛰어난 차원 안정성 |
| 낮은 수분 흡수 | 0.05% ∼ 습한 환경에서 안정성 |
| 넓은 작동 범위 | -55°C ~ +260°C ◎ 가혹한 환경에 적합 |
| 방사능 저항성 | 우주용 용품 |
| 낮은 배출가스 | 진공환경에 적합합니다 |
2. F4BTM298 기술 데이터 시트
| 재산 | 시험 상태 | 단위 | F4BTM298 / F4BTME298 값 |
| 다이 일렉트릭 상수 (기반) | 10GHz | ∙ | 2.98 |
| DK 관용 | ∙ | ∙ | ±0.06 |
| 분산 요인 (유형적) | 10GHz | ∙ | 0.0018 |
| 20 GHz | ∙ | 0.0023 | |
| TCDk | -55°C ~ 150°C | ppm/°C | -78 |
| 피일 강도 (1 온스 F4BTM / ED) | ∙ | N/mm | >1.6 |
| 1 온스 F4BTME / RTF) | ∙ | N/mm | >1.4 |
| 부피 저항성 | 정상 상태 | MΩ·cm | ≥1×107 |
| 표면 저항성 | 정상 상태 | MΩ | ≥1×106 |
| 전기 강도 (Z 방향) | 5kW, 500V/s | kV/mm | >26 |
| 정전 전압 (X/Y 방향) | 5kW, 500V/s | kV | >34 |
| CTE X축 | -55°C ~ 288°C | ppm/°C | 15 |
| CTE Y축 | -55°C ~ 288°C | ppm/°C | 16 |
| CTE Z축 | -55°C ~ 288°C | ppm/°C | 78 |
| 열 스트레스 | 260°C, 10초, 3번 | ∙ | 부피가 없거나 |
| 물 흡수 | 20±2°C, 24시간 | % | ≤0.05 |
| 밀도 | 정상 온도 | g/cm3 | 2.25 |
| 장기 사용 온도 | ∙ | °C | -55에서 +260 |
| 열전도성 | Z 방향 | W/(m·K) | 0.42 |
| PIM 값 (F4BTME만) | ∙ | dBc | ≤ -160 |
| 발화성 | UL94 | 등급 | V-0 |
| 구성 | ∙ | ∙ | PTFE + 유리섬유 천 + 나노 세라믹 |
3응용 분야
- 마이크로파, RF, 레이더 시스템
- 위상 전환기
- 전력 분할기, 결합기, 결합기
- 먹이 네트워크
- 단계 민감 안테나, 단계 배열 안테나
- 위성 통신
- 기지국 안테나
4사용자 지정 2층 RF PCB ✅ 전체 사양
완전한 2층 RF PCB 솔루션은 F4BTM298을 기반으로 제공 할 수 있습니다. 사양은 아래에 표시됩니다.
보드 사양
| 사양 | 세부 사항 |
| 보드 타입 | 2층 RF PCB |
| 기본 재료 | F4BTM298 (0.254 mm / 10 mil 코어) |
| 완성된 보드 두께 | 0.3mm |
| 완성 된 구리 무게 | 층당 1온스 (35μm) |
| 보드 크기 | 109 × 54,5 mm (1개) |
| 차원 허용 | ±0.15mm |
| 최소 추적 / 공간 | 6 / 9 밀리 |
| 최소 구멍 크기 | 0.4mm |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 잠수 금 (ENIG) |
| 최상층 솔더 마스크 | 검은색 |
| 바닥 용접 마스크 | 아니 |
| 최고 실크 스크린 | 흰색 |
| 바닥 실크 스크린 | 아니 |
| IPC 분류 | 2급 |
| 그림 형식 | 게르버 RS-274-X |
| 테스트 | 100% 전기 테스트 (운송 전) |
| 사용 가능성 | 전 세계 |
5이 PCB 설계의 주요 장점
| 특징 | 이점 |
| 2층 RF 설계가 사용됩니다. | 간단하고 비용 효율적인 RF 회로 구현이 달성됩니다. |
| F4BTM298 코어 (0.254 mm) 가 사용됩니다. | 높은 Dk (2.98) 은 컴팩트한 디자인을 허용하며 낮은 손실 (0.0018) 은 신호 무결성을 보장합니다. |
| 얇은 0.3mm 판 | 가볍고 콤팩트 한 디자인 |
| 6/9 밀리트라와 공간이 사용됩니다. | 얇은 선, 고밀도 RF 회로 를 생산 할 수 있다 |
| 검은 용접 마스크는 위에 적용됩니다 | 전문적인 외모; 상층 회로 보호 |
| 바닥에 용접 마스크가 없습니다. | 열 분산이 향상 됩니다. 지상화 전략이 활성화 됩니다. |
| 잠수 금 가루가 적용 | 우수한 용접성, 산화 저항성, 평면성 |
| 20μm 가루를 통해 사용 됩니다 | 신뢰할 수 있는 접착 된 구멍 연결이 보장됩니다. |
| IPC 클래스 2 품질이 충족됩니다. | 상업적 및 산업적 품질 기준이 충족됩니다. |
| 100% 전기 테스트가 수행됩니다. | 운반 전에 기능적 무결성이 보장됩니다 |
Q1: F4BTM298의 변전수는 얼마입니까?
Dk는 10 GHz에서 2.98 ± 0.06이다. 이것은 표준 PTFE 재료보다 높다. 더 컴팩트한 회로 디자인을 허용한다.
Q2: F4BTM298과 F4BTME298의 차이점은 무엇입니까?
둘 다 같은 변압층을 사용하지만 구리 필름의 종류는 다릅니다.
F4BTM298는 ED 구리 포일을 사용합니다. PIM 요구 사항이없는 일반 RF 응용 프로그램에 적합합니다.
F4BTME298는 역처리된 RTF 구리 포일을 사용하며, 뛰어난 PIM 성능 (≤-160 dBc), 더 정밀한 발열 및 낮은 전도도 손실을 제공합니다.
기본 스테이션, 위성 시스템 및 낮은 PIM 민감도 애플리케이션을 위해 F4BTME298를 선택하십시오.
Q3: F4BTM298의 열전도량은 얼마입니까?
열전도도는 Z 방향으로 0.42W/(m·K) 이다. 이것은 표준 PTFE 물질보다 높다. 그것은 나노 세라믹 필러 때문 이다. 열 방출이 향상된다.
Q4: F4BTM298의 최소 두께는 무엇입니까?
최소 변압기 두께는 0.254mm (10mls). 다른 두께는 12.0mm까지 사용할 수 있습니다. 사용자 지정 두께 요구 사항에 대해 저희에게 문의하십시오.
시작 할 준비가 되셨습니까?
F4BTM298 또는 F4BTME298 원료 라미네이트가 제공 될 수 있습니다. 금속 뒷받침 된 변형 (알루미늄 또는 구리) 도 제공됩니다. 몰입 금 피니쉬로 완전히 제조 된 2층 RF PCB가 제조 될 수 있습니다.
오늘 저희에게 연락하세요:
재료 샘플링 및 검사
RF 회로 설계 지원
임페던스 계산 및 설계 지원
PCB 코팅 및 DFM 검토
귀하의 특정 애플리케이션에 대한 기술 지원
당신의 메시지에 들어가십시오
