제품 설명
F4BTD350S는 뭐죠?
고열전도성 PTFE 樹脂 고주파 기판이다. 유리섬유 천으로 강화된다. 많은 양의 고열전도성 특수 세라믹을 포함한다.다이전트 상수 (Dk) 는 3입니다..5 ±0.07 10 GHz에서. 분산 인수 (Df) 는 10 GHz에서 0.0016입니다. 열 전도도는 1.25 W/(m·K입니다. 이것은 표준 PTFE 재료보다 현저히 높습니다.물질은 X/Y 축에서 CTE 11/10 ppm/°C, Z 축에서는 40 ppm/°C분해 온도 (Td) 는 500 °C입니다. 재료는 UL94 V-0 등급입니다. 습도 흡수율이 매우 낮습니다 (0.05%).그것은 낮은 삽입 손실과 효율적인 열 분비를 필요로하는 고전력 RF 응용 프로그램에 이상적입니다.
![]()
어떤 PCB를 만들 수 있을까요?

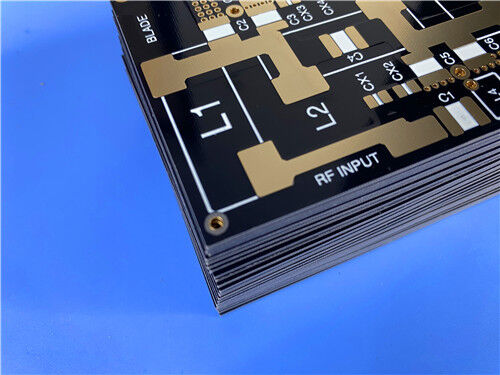

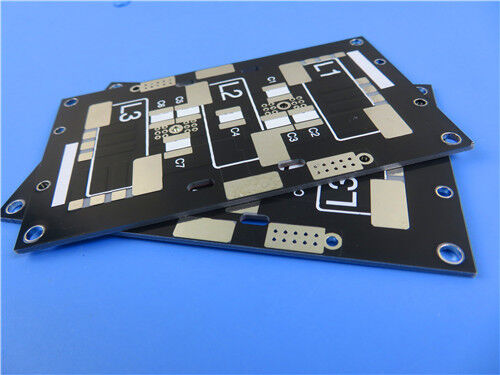

완전한 2층 RF PCB 솔루션을 제공할 수 있다. 보드는 F4BTD350S 재료를 기반으로 한다. 완성된 두께는 0.6mm이다. 구리 무게는 1온스이다.침몰 금은 표면 완화로 적용됩니다.. 검은 용접 마스크는 상층에 적용됩니다. 흰색 실크 스크린은 상층에 인쇄됩니다. 하층 층에는 용접 마스크 또는 실크 스크린이 적용되지 않습니다.최소한의 흔적과 공간은 7m와 9m입니다.. 최소 구멍 크기는 0.6mm입니다. 통 접착 두께는 20μm입니다. 품질 표준은 IPC 클래스 2입니다. 이 보드는 고전력 RF 증폭기, 안테나, 결합기, 필터,그리고 산업용 난방 장비.
1자료 전반

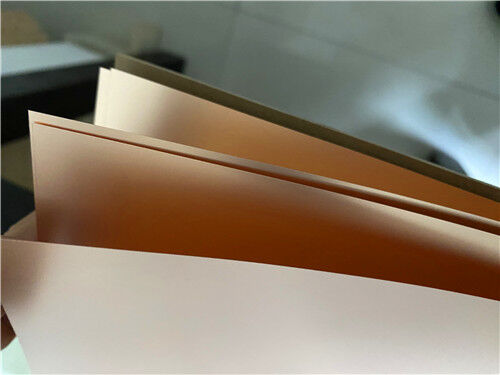

F4BTD350S는 고열전도성 PTFE 樹脂 고주파 기판이다. 태즈오 왕링 단열재료 공장에서 제조된다. 유리섬유 천으로 강화된다.그것은 높은 열 전도성 특수 세라믹의 많은 양을 포함.
이 재료는 새로운 세대의 고주파 재료입니다. 그것은 낮은 삽입 손실과 높은 열 분산 효율을 요구하는 응용 프로그램을 위해 개발되었습니다.비슷한 외국 제품을 대체할 수 있습니다..
우수한 낮은 손실 및 열 전도성 성능은 마이크로 웨브 전력 내성을 증가시킵니다. 장치의 서비스 수명은 연장됩니다.재료는 고온 및 장기 작동에 더 적합합니다.장비의 신뢰성이 보장됩니다. 낮은 유지 보수 비용이 달성됩니다.
이 재료는 또한 다음과 같은 장점을 가지고 있습니다.
낮은 열 확장 계수
차원 안정성
높은 전기 강도
높은 단열 성능
이러한 장점은 PCB 가공을 용이하게 합니다. 구멍을 통해 신뢰도가 높습니다. 용접 결함이 적습니다. 부품 일치가 더 좋습니다. 환경 적응력이 강합니다.
회로 보드는 표준 PTFE 장판 기술을 사용하여 처리 할 수 있습니다. 우수한 기계적 및 물리적 특성이 물질을 다층, 고 다층,그리고 뒷면 처리또한 밀도 구멍 및 얇은 라인 처리에서 우수한 가공성을 보여줍니다.
2기술 데이터 시트 F4BTD350S
| 재산 | 시험 상태 | 단위 | F4BTD350S 값 |
| 다이 일렉트릭 상수 (기반) | 2GHz | ∙ | 3.52 |
| 10GHz | ∙ | 3.5 | |
| DK 관용 | ∙ | ∙ | ±0.07 |
| 다이 일렉트릭 상수 (디자인) | 10GHz | ∙ | 3.62 |
| 손실 요인 (유형적) | 2GHz | ∙ | 0.0012 |
| 10GHz | ∙ | 0.0016 | |
| TCDk | -55°C ~ 150°C | ppm/°C | -45 |
| 껍질 껍질 강도 (1온스 구리 엽) | ∙ | N/mm | >0.8 |
| 부피 저항성 | C96/23/95 | MΩ·cm | 1 × 1011 |
| 표면 저항 | C96/23/95 | MΩ | 1 × 1012 |
| 전기 강도 (Z 방향) | 5kW, 500V/s | kV/mm | 25 |
| 단속 전압 (평면) | 5kW, 500V/s | kV | 38 |
| 상대적 추적 지수 (CTI) | 23°C/50%/24H | V | 600 |
| CTE (X축) | -55°C ~ 288°C | ppm/°C | 11 |
| CTE (Y축) | -55°C ~ 288°C | ppm/°C | 10 |
| CTE (Z축) | -55°C ~ 288°C | ppm/°C | 40 |
| 열 분해 온도 (Td) | 5%의 질량 손실 | °C | 500 |
| 굽기 강도 (X/Y) | 정상 상태 | MPa | 74/64 |
| 팽창 강도 (X/Y) | 정상 상태 | MPa | 48/45 |
| 플렉서럴 모듈 (X/Y) | 정상 상태 | MPa | 7500/7000 |
| 차원 안정성 (X/Y) | 에칭 및 구운 후 | % | 00.08/0.18 |
| 열 스트레스 | 260°C/10s/3번 | ∙ | 부피가 없거나 |
| 열전도성 | Z 방향 | W/(m·K) | 1.25 |
| 특정 열 용량 | ∙ | J/g·°C | 0.8 |
| 밀도 | 정상 온도 | g/cm3 | 2.21 |
| 장기 사용 온도 | ∙ | °C | -55에서 +260 |
| 물 흡수 | 20±2°C, 24시간 | % | 0.05 |
| 화염 retardance | UL94 | 등급 | V-0 |
| 다이렉트릭 레이어 구성 | ∙ | ∙ | PTFE + 유리섬유 천 + 고열전도 세라믹 |
3응용 분야
- 고전력 전파
- 전력 증폭기
- 안테나
- 산업용 난방 장비
- 결합기, 필터, 전력 분할기
4사용자 지정 2층 RF PCB ✅ 전체 사양
F4BTD350S를 기반으로 완전한 2층 RF PCB 솔루션을 제공 할 수 있습니다.
![]()
보드 사양
| 사양 | 세부 사항 |
| 보드 타입 | 2층 RF PCB |
| 기본 재료 | F4BTD350S (0.508 mm / 20 mil 코어) |
| 완성된 보드 두께 | 0.6mm |
| 완성 된 구리 무게 | 층당 1온스 (35μm) |
| 보드 크기 | 79 × 110 mm (1개) |
| 차원 허용 | ±0.15mm |
| 최소 추적 / 공간 | 7 / 9 밀리 |
| 최소 구멍 크기 | 0.6mm |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 잠수 금 (ENIG) |
| 최상층 솔더 마스크 | 검은색 |
| 바닥 용접 마스크 | 아니 |
| 최고 실크 스크린 | 흰색 |
| 바닥 실크 스크린 | 아니 |
| IPC 분류 | 2급 |
| 그림 형식 | 게르버 RS-274-X |
| 테스트 | 100% 전기 테스트 (운송 전) |
| 사용 가능성 | 전 세계 |
5이 PCB 설계의 주요 장점
| 특징 | 이점 |
| 2층 RF 설계가 사용됩니다. | 간단하고 비용 효율적인 RF 회로 구현이 달성됩니다. |
| F4BTD350S 코어 (0.508 mm) 가 사용된다. | 높은 열전도 (1.25 W/m·K) 는 열을 효율적으로 분산시킨다; 낮은 손실 (0.0016) 은 신호 무결성을 보장한다 |
| 7/9 밀리트라와 공간이 사용됩니다. | 얇은 선, 고밀도 RF 회로 를 생산 할 수 있다 |
| 검은 용접 마스크는 위에 적용됩니다 | 전문적인 외모; 상층 회로 보호 |
| 바닥에 용접 마스크가 없습니다. | 열 분산이 향상 됩니다. 지상화 전략이 활성화 됩니다. |
| 잠수 금 가루가 적용 | 우수한 용접성, 산화 저항성, 평면성 |
| 20μm 가루를 통해 사용 됩니다 | 신뢰할 수 있는 접착 된 구멍 연결이 보장됩니다. |
| IPC 클래스 2 품질이 충족됩니다. | 상업적 및 산업적 품질 기준이 충족됩니다. |
| 100% 전기 테스트가 수행됩니다. | 운반 전에 기능적 무결성이 보장됩니다 |
Q1: F4BTD350S의 변전수는 얼마입니까?
전형적인 Dk는 10 GHz에서 3.5 ± 0.07이다. 설계 Dk는 10 GHz에서 3.62이다. Dk는 TCDk가 -45 ppm/°C인 온도에서도 안정적이다.
Q2: F4BTD350S의 열전도량은 얼마입니까?
열 전도도는 Z 방향으로 1.25 W/(m·K) 이다. 이는 표준 PTFE 물질보다 상당히 높다. 고전력 RF 응용 프로그램에서 효율적인 열 방출을 허용한다.
Q3: F4BTD350S는 고전력 RF 애플리케이션에 적합합니까?
예. 이 물질은 고 전력 RF 응용 프로그램에 특별히 개발되었습니다. 높은 열 전도성 (1.25 W/(m·K)) 는 열을 효율적으로 분산시킵니다. 낮은 손실 (0.0016) 는 신호 약화를 최소화 합니다.높은 전력 허용은 높은 마이크로파 전력 수준을 처리 할 수 있습니다.
Q4: F4BTD350S에는 어떤 두께가 있습니까?
다이렉트릭 두께는 0.127mm (5m) 에서 6.35mm (250m) 까지 제공됩니다. 표준 크기는 305×460mm 및 460×610mm입니다. 0.5ounce 및 1ounce의 구리 필름 두께가 표준입니다.다른 두께는 사용자 정의 될 수 있습니다..
Q5: 공식적인 F4BTD350S 데이터 시트를 어디서 얻을 수 있습니까?
공식 데이터 시트는 태즈오 왕링 단열 재료 공장에서 사용할 수 있습니다. 저희 팀에 문의하십시오. 우리는 문서를 제공할 수 있습니다.우리는 또한 제조업체의 기술 지원으로 안내 할 수 있습니다.
시작 할 준비가 되셨습니까?
F4BTD350S 원료 라미네이트가 제공될 수 있다. 금속 뒷받침된 변종 (알루미늄 또는 구리) 도 있다. 몰입 금으로 완성된 완전히 제조된 2층 RF PCB가 제조될 수 있다.
