WL-CT350 고주파 라미네이트: 이 FR-4 가공 가능, 저손실 물질이 안테나 PCB에 적합한가?

제품 설명

WL-CT350이란 무엇인가요?



타이저우 왕링 절연재 공장에서 제조한 열경화성 수지 기반 고주파 라미네이트입니다. WL-CT 시리즈의 일부입니다. 유전체 층은 탄화수소 수지, 세라믹 및 유리 섬유 천으로 구성됩니다. 10GHz에서의 유전 상수(Dk)는 3.48입니다. 10GHz에서의 손실 계수(Df)는 0.0039입니다. 이 재료의 Tg는 280°C 이상입니다. 열전도율은 0.70W/(m·K)입니다. X 및 Y 축의 CTE는 11 및 14ppm/°C입니다. Z축 CTE는 34ppm/°C입니다. 이 재료는 표준 FR-4 기술을 사용하여 가공할 수 있습니다. 이는 PTFE 가공보다 간단합니다. 이 재료는 회로에서 더 나은 안정성과 일관성을 제공합니다.





이것으로 어떤 PCB를 만들 수 있나요?



완전한 2층 RF PCB 솔루션을 제공할 수 있습니다. 이 보드는 WL-CT350 재료를 기반으로 합니다. 완성된 두께는 0.2mm입니다. 구리 무게는 레이어당 1온스입니다. 표면 마감으로 무전해 금이 적용됩니다. 양면에 솔더 마스크가 적용되지 않습니다. 상단 레이어에 검은색 실크스크린이 인쇄됩니다. 최소 트레이스와 간격은 6밀과 7밀입니다. 최소 구멍 크기는 0.3mm입니다. 비아 도금 두께는 20μm입니다. 품질 표준은 IPC 클래스 2입니다. 이 보드는 기지국 안테나, 위성 안테나, 자동차 레이더, 전력 증폭기, RF 장치 및 필터에 이상적입니다.





재료 개요

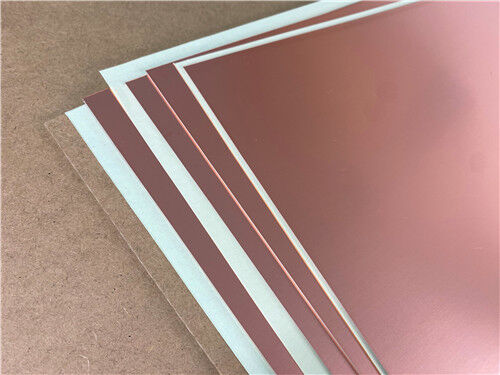

WL-CT350은 열경화성 수지 기반 고주파 라미네이트입니다. 타이저우 왕링 절연재 공장에서 제조합니다. WL-CT 시리즈의 일부입니다. 유전체 층은 탄화수소 수지, 세라믹 및 유리 섬유 천으로 구성됩니다.





이 재료는 낮은 손실 성능을 제공합니다. 고주파 설계 요구 사항을 충족합니다. PCB 가공은 FR-4 재료와 유사한 기술을 사용하여 수행할 수 있습니다. 이는 PTFE 재료에 비해 간단합니다. 회로에서 더 나은 안정성과 일관성이 보장됩니다. 이 재료는 유사한 외국 제품의 대체재로 사용할 수 있습니다.





탄화수소 수지와 복합 세라믹의 조합은 여러 가지 이점을 제공합니다:

우수한 저손실

고온 저항

온도 안정성

낮은 열팽창 계수

280°C 이상의 높은 Tg





PTFE 대신 WL-CT350을 선택하는 이유:

특징	WL-CT350 (열경화성)	PTFE 기반 재료
가공	표준 FR-4 기술	특수 PTFE 기술
비아 준비	나트륨 에칭 불필요	나트륨 에칭이 자주 필요함
패널 취급	견고하고 자동화된 취급	부드럽고 특수한 취급
치수 안정성	우수함	좋음 (유리 보강 포함)
Tg	>280°C	해당 없음 (PTFE 연화됨)
와이어 본딩	안정적 (열경화성)	패드 리프팅 위험
비용	비용 효율적	더 비쌈





WL-CT350 기술 데이터 시트

속성	테스트 조건	단위	WL-CT350 값
유전 상수 (일반)	10 GHz	—	3.48
유전 상수 (설계)	10 GHz	—	3.66
DK 허용 오차	—	—	±0.05
손실 계수 (일반)	2 GHz	—	0.003
	10 GHz	—	0.0039
	20 GHz	—	0.0048
TCDk	-55°C ~ 150°C	ppm/°C	52
박리 강도 (1 oz ED)	—	N/mm	0.85
(1 oz RTF)	—	N/mm	0.72
체적 저항률	정상 조건	MΩ·cm	1×10⁹
표면 저항률	정상 조건	MΩ	4×10⁹
전기 강도 (Z 방향)	5 kW, 500 V/s	kV/mm	31
파괴 전압 (X/Y 방향)	5 kW, 500 V/s	kV	30
CTE X축	-55°C ~ 288°C	ppm/°C	11
CTE Y축	-55°C ~ 288°C	ppm/°C	14
CTE Z축	-55°C ~ 288°C	ppm/°C	34
열 응력	288°C, 10초, 3회	—	박리 없음
수분 흡수율	23.5±2°C, 24시간	%	0.05
밀도	정상 온도	g/cm³	1.9
장기 사용 온도	—	°C	-55 ~ +260
열전도율	Z 방향	W/(m·K)	0.7
PIM 값 (RTF 구리 포함)	—	dBc	≤ -157
가연성	UL94	등급	V-0
Tg	—	°C	>280
Td	개시	°C	386
할로겐 함량	—	—	할로겐화됨
구성	—	—	탄화수소 + 세라믹 + 유리 직물





WL-CT350의 주요 장점

특징	이점
Dk는 3.48 ±0.05	엄격한 허용 오차로 일관된 임피던스 제어 가능
10GHz에서 Df는 0.0039	낮은 손실은 마이크로파 회로의 신호 감쇠 최소화
Tg는 >280°C	무연 납땜 시 변형 없이 견딤
Td는 386°C	우수한 열 분해 저항
TCDk는 52ppm/°C	온도에 따른 안정적인 Dk는 일관된 성능 보장
CTE X/Y는 11/14ppm/°C	CTE는 구리와 일치; 우수한 치수 안정성
CTE Z는 34ppm/°C	우수한 도금 관통 구멍 신뢰성 보장
열전도율은 0.70W/(m·K)	전력 응용 분야의 열 방출 개선
수분 흡수율은 0.05%	매우 낮은 수분 흡수율은 안정적인 성능 보장
UL94 V-0 등급 획득	화재 안전 규정 준수 보장
FR-4 공정성	특수 장비 불필요; 낮은 제조 비용
열경화성 수지 사용	가열 시 연화되지 않음; 안정적인 와이어 본딩
방사선 저항 제공	항공 우주 응용 분야에 적합
낮은 가스 방출 보장	우주 응용 분야에 적합





WL-CT350 대 WL-CT 시리즈 변형

WL-CT 시리즈는 여러 유전 상수를 제공합니다. 옵션은 다음과 같습니다.

재료	10GHz에서의 Dk	최적의 응용 분야
WL-CT300	3	일반 RF
WL-CT330	3.3	RF 및 마이크로파
WL-CT338	3.38	고주파 RF
WL-CT348	3.48	RF, 안테나, 자동차 레이더
WL-CT410	4.1	더 높은 Dk 요구 사항
WL-CT615	6.15	고-DK 응용 분야





응용 분야

- 기지국 안테나 및 위성 안테나.

- 자동차 레이더, 센서 및 내비게이션 시스템.

- 전력 증폭기.

- 위성 고주파 헤드.

- RF 장치 및 필터.

- WIMAX 안테나 및 분산 안테나.

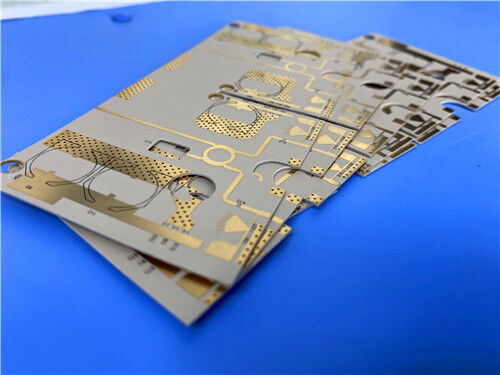

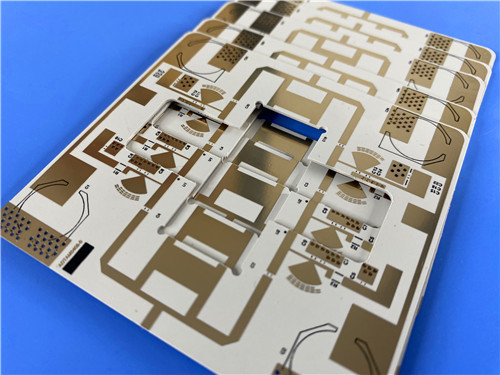

맞춤형 2층 RF PCB – 전체 사양

WL-CT350을 기반으로 완전한 2층 RF PCB 솔루션을 제공할 수 있습니다. 사양은 다음과 같습니다.





보드 사양

사양	세부 정보
보드 유형	2층 RF PCB
기본 재료	WL-CT350 (0.102mm / 4mil 코어)
완성된 보드 두께	0.2mm
완성된 구리 무게	레이어당 1온스 (35μm)
보드 치수	56.8 × 78.09mm (1개)
치수 허용 오차	±0.15mm
최소 트레이스 / 간격	6 / 7 mils
최소 구멍 크기	0.3mm
비아 도금 두께	20μm
표면 마감	무전해 금 (ENIG)
상단 솔더 마스크	아니요
하단 솔더 마스크	아니요
상단 실크스크린	검정
하단 실크스크린	아니요
IPC 분류	클래스 2
아트워크 형식	Gerber RS-274-X
테스트	100% 전기 테스트 (배송 전)
가용성	전 세계





이 PCB 설계의 주요 이점

특징	이점
2층 RF 설계 사용	간단하고 비용 효율적인 RF 회로 구현 달성
WL-CT350 코어 (0.102mm) 사용	낮은 손실 (0.0039), 안정적인 Dk (3.48), FR-4 공정성
얇은 0.2mm 보드	초경량 및 컴팩트 디자인 달성
6/7밀 트레이스 및 간격 사용	미세 라인, 고밀도 RF 회로 생산 가능
양면에 솔더 마스크 미사용	무게 및 비용 절감; RF 성능 최적화
무전해 금 마감 적용	우수한 납땜성; 산화 저항; 평평한 표면
20μm 비아 도금 사용	안정적인 도금 관통 구멍 연결 보장
IPC 클래스 2 품질 충족	상업 및 산업 품질 표준 충족
100% 전기 테스트 수행	기능 무결성 배송 전 보장







Q1: WL-CT350의 유전 상수는 얼마인가요?

일반적인 Dk는 10GHz 및 23°C에서 3.48입니다. 설계 Dk는 10GHz에서 3.66입니다. Dk 허용 오차는 ±0.05입니다.





Q2: WL-CT350은 PTFE 재료와 어떻게 비교되나요?

WL-CT350은 열경화성 탄화수소 재료입니다. PTFE와 유사한 고주파 성능을 제공합니다. 그러나 표준 FR-4 기술을 사용하여 가공할 수 있습니다. 특수 장비가 필요하지 않습니다. 이는 제조 비용과 리드 타임을 줄입니다. 또한 더 나은 치수 안정성과 신뢰성을 제공합니다.





Q3: WL-CT350의 최대 작동 온도는 얼마인가요?

장기 사용 온도는 -55°C ~ +260°C입니다. Tg는 280°C 이상입니다. 이는 무연 납땜 중 안정적인 성능을 보장합니다. 또한 고온 환경에서 신뢰성을 보장합니다.





Q4: WL-CT350에 사용할 수 있는 구리 포일 옵션은 무엇인가요?

두 가지 구리 포일 옵션을 사용할 수 있습니다:



ED 구리 – 일반 응용 분야에 적합



RTF 구리 – 더 나은 PIM 성능 (≤ -157 dBc), 더 낮은 도체 손실 및 더 정확한 에칭 제공



RTF 구리는 유전체 두께에 약 0.018mm (0.7mil)를 추가합니다.





시작할 준비가 되셨나요?

WL-CT350 원자재 라미네이트를 제공할 수 있습니다. 알루미늄 백 변형도 사용할 수 있습니다. 무전해 금 마감의 완전 제작된 2층 RF PCB를 제조할 수 있습니다.



다음과 같은 문의를 하십시오:

재료 샘플링 및 테스트

RF 회로 설계 지원

임피던스 계산 및 설계 지원

PCB 견적 및 DFM 검토

특정 응용 분야에 대한 기술 지원
