WL-CT615 DK6.15 고성능 열경화성 탄화수소/세라믹 라미네이트 및 맞춤형 2층 PCB 솔루션

제품 설명

WL-CT615 고성능 열성 탄화수소/세라믹 라미네이트 및 사용자 지정 2층 PCB 솔루션

WL-CT615에 대한 소개

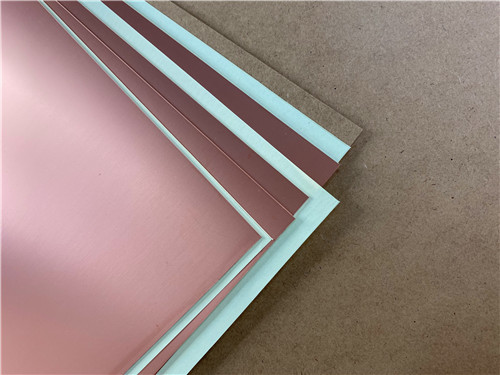

WL-CT615는 태즈오 왕링 단열물질 공장에서 제조한 고성능 열성화성 樹脂 기반의 고주파 래미네이트이다.WL-CT 시리즈유기 폴리머 세라믹 유리섬유 천으로 된 구리 접착 라미네이트. 다이 일렉트릭 층은 탄화수소 합금, 세라믹 필러 및 유리섬유 천 강화로 구성되어 있습니다.탁월한 저손실 성능을 제공하면서 뛰어난 PCB 가공성을 유지합니다..

WL-CT615의 주요 장점 중 하나는FR4 호환성 가공전문적인 취급을 필요로 하는 PTFE 기반 재료와 달리, WL-CT615는 표준 FR4 제조 기술을 사용하여 처리 될 수 있습니다.제조 프로세스를 크게 단순화하면서 우수한 회로 안정성과 일관성을 제공합니다.이것은 외국에서 생산되는 비슷한 제품들을 대체할 수 있는 최적의 제품입니다.

의탄화수소 樹脂그리고복합 세라믹 시스템뛰어난 낮은 다이 일렉트릭 손실, 높은 온도 저항 및 우수한 온도 안정성을 제공합니다. 물질은 280 °C를 초과하는 높은 Tg를 가지고 있습니다.높은 온도에서도 차원 안정성과 신뢰성 높은 뚫림 품질을 보장.

WL-CT 시리즈는 3을 포함하여 광범위한 다이 일렉트릭 상수를 제공합니다.003.303.383.48, 4.10, 그리고 6.15, 다양한 응용 프로그램에 대한 설계 유연성을 제공합니다.

구리 포일 옵션

참고: WL-CT615은 ED 구리 포일로만 제한됩니다. 다른 WL-CT 모델은 ED 또는 RTF 구리로 공급 될 수 있습니다.

주요 기술 사양 (WL-CT615)

특징 및 이점

WL-CT615은 고주파 및 높은 신뢰성 애플리케이션에 대한 포괄적인 장점을 제공합니다.

FR4 호환 처리:표준 FR4 제조 기술을 사용하여 제조 할 수 있습니다. PTFE 재료와 달리 전문 처리가 필요하지 않습니다. 이것은 생산을 단순화하고 비용을 절감하고 회로 일관성을 향상시킵니다.

우수한 열 안정성:높은 Tg (>280°C) 와 낮은 TCDk (-122 ppm/°C) 와 함께 WL-CT615는 광범위한 온도 범위에서 안정적인 전기 성능을 유지합니다.

높은 PTH 신뢰성:낮은 Z축 CTE (33ppm/°C) 와 구리와 일치하는 XY CTE는 열 사이클 하에서 신뢰할 수 있는 접착 구멍의 무결성을 보장합니다.

우수한 열 관리:0.72 W/ ((m·K) 의 열 전도성 ∼ 전형적인 열 플라스틱 재료를 초과 ∼는 전력 애플리케이션에서 효율적인 열 방출을 가능하게합니다.

방사능 저항성 및 낮은 방출 가스:항공우주, 우주선, 그리고 예외적인 신뢰성을 필요로 하는 방위용 용도로 적합합니다.

다재다능한 디자인 옵션:다중 Dk 값으로 제공되며 보호 및 열 방출을 위해 알루미늄 기판과 호환됩니다.

비용 효율성:상업용, 대용량 생산과 우수한 가격과 성능 비율.

WL-CT615에 맞춤 2층 PCB 솔루션

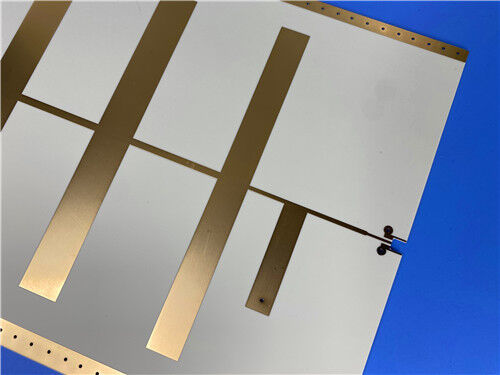

WL-CT615의 첨단 특성을 활용하여 다음과 같은 정밀 엔지니어링 2층 딱딱한 PCB 솔루션을 제공합니다.이 설계는 우수한 열 안정성이 필요한 고 주파수 응용 프로그램에 이상적입니다, FR4 호환 처리 및 신뢰할 수 있습니다전기 성능

PCB 제작 세부 사항

디자인 및 제조 하이라이트

FR4 호환 처리:WL-CT615은 표준 FR4 제조 기술을 사용하여 처리 할 수 있으며, PTFE 기반 재료에 비해 짧은 수명, 저렴한 비용 및 우수한 회로 일관성을 제공합니다.

고DK 설계:Dk가 6.15 ± 0인 경우15, 이 PCB는 컴팩트 RF 및 마이크로 웨브 모듈에 이상적으로 커킷 크기를 크게 줄일 수 있습니다.

미세한 기능 능력:4/5 밀리 트레스/스페이스와 0.4 밀리 미터 비아를 지원하여 밀도가 높은 고주파 회로 레이아웃을 가능하게합니다.

녹색 용접 마스크 양쪽:상단 및 하단 구리 층을 모두 포괄적으로 보호하여 장기적인 신뢰성을 보장합니다.

양쪽에서 흰색 실크 스크린:양쪽의 명확한 부품 식별은 조립과 검사를 용이하게합니다.

ENEPIG 표면 마감: 전기가 없는 니켈 전기가 없는 팔라디움 몰입 금(ENEPIG) 는 평평하고 잘 용접 가능한 표면을 제공하며 산화 저항성이 우수합니다. 팔라디움 층은 니켈의 부식 (블랙 패드 증후군) 을 방지합니다.우수한 와이어 결합 능력과 장기 신뢰성을 보장합니다.

훌륭한 PTH 신뢰성:플래팅을 통해 20μm 및 낮은 Z축 CTE (33 ppm/°C) 로 PCB는 뛰어난 플래팅-더-홀 무결성을 제공합니다.

엄격한 품질 관리모든 보드는 100% 전기 테스트를 받고 IPC-Class-2 표준에 따라 제조되며 일관된 품질과 성능을 보장합니다.

전형적 사용법

기지국 안테나 및 위성 안테나

자동차 레이더, 센서 및 내비게이션 시스템

전력 증폭기

위성 고주파 헤드

RF 장치 및 필터

WiMAX 안테나 및 분산 안테나

단계 배열 안테나 및 빔 형성 네트워크

항공우주 및 국방 장비

결론

고주파 회로 보드의 전문 공급자로서, 우리는윙링 WL-CT615- 열성 탄화수소/세라믹 라미네이트, 뛰어난 열성 안정성, FR4 호환 처리그리고 높은 신뢰성 세계 수준의 PCB 솔루션을 제공하기 위해 우리의 정밀 제조 능력과 함께우리의 2층 제공은 WL-CT615의 높은 변압성 상수 (6.15), 낮은 손실 (0.0040 @ 10 GHz), 높은 Tg (> 280°C), 구리와 일치하는 CTE 및 우수한 열 전도성 (0.72 W/m·K) 을 완전히 활용합니다.가장 까다로운 RF를 보장합니다, 항공우주 및 방위 설계는 최적의 성능과 신뢰성을 달성합니다.

자동차용 레이더 시스템, 위성 통신 유료물, 기지국 안테나, 또는 고전력 RF 증폭기를 개발하든, 저희 엔지니어 팀은 여러분의 프로젝트를 지원할 준비가 되어 있습니다.

기술 컨설팅, 샘플, 또는 양 주문을 위해, 오늘 저희에게 연락하십시오.

우리는 고주파 혁신에서 여러분의 신뢰할 수 있는 파트너가 되기를 기대합니다.
