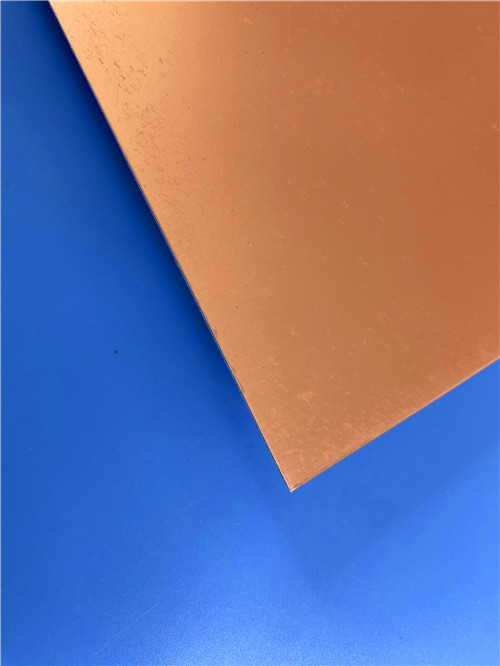

Wangling TFA1020 양면 PCB 소재 항공우주 등급 PTFE/세라믹 복합 적층판 (RTF - 역처리 포일 포함)

제품 설명

TFA1020 항공우주 등급 PTFE/세라믹 복합 적층판 및 맞춤형 초박형 2층 PCB 솔루션



1. TFA1020 소개

TFA1020은 Taizhou Wangling Insulation Material Factory에서 제조하는 TFA 시리즈의 프리미엄 항공우주 등급 고주파 적층판입니다. 유전체 층은 유리 섬유 천 보강재 없이 PTFE 수지와 세라믹 충전재로 구성됩니다. 전통적인 유리 섬유 천에 수지를 함침시킨 PTFE 적층판과 달리 TFA 시리즈는 고급 사전 제작 시트 제조 공정과 특수 적층 기술을 사용하여 우수한 전기적, 열적, 기계적 특성을 제공합니다.



유리 섬유 천이 없으면 고주파에서 유전 상수 변화와 손실 증가를 유발할 수 있는 "유리 섬유 효과"가 제거됩니다. 대신 TFA1020은 PTFE 수지와 혼합된 균일하게 분산된 특수 나노 세라믹을 대량으로 사용하여 다음을 제공합니다:



• 77GHz까지 우수한 주파수 안정성, 밀리미터파 및 자동차 레이더 애플리케이션 지원
• 최소 유전 손실 - 동급 최저
• 모든 방향에서 일관된 성능을 위한 최저 X/Y/Z 이방성
• 구리 일치 CTE로 신뢰할 수 있는 도금 스루 홀 무결성 보장
• 안정적인 유전 온도 특성





TFA 시리즈는 2.94, 3.0, 6.15, 10.2의 네 가지 유전 상수 옵션을 제공하며, 이는 각각 부품 번호 TFA294, TFA300, TFA615, TFA1020에 해당합니다.TFA 시리즈는 표준으로 RTF(Reverse-Treated Foil) 저조도 구리 포일을 사용하며, 이는 도체 손실을 줄이는 동시에 우수한 박리 강도를 제공합니다. 롤 구리 포일도 옵션으로 제공되며, 열 관리를 강화하기 위해 알루미늄 또는 구리 베이스 플레이트와 함께 재료를 공급할 수 있습니다.2. 주요 기술 사양 (TFA1020)속성테스트 조건단위TFA1020 값



유전 상수 (일반) @ 10 GHz10 GHz—





10.2

유전 상수 (설계) @ 10 GHz	10 GHz, 50Ω 마이크로스트립	—	10.7
유전 상수 허용 오차	-55°C ~ +150°C	회로 소형화 및 파장 단축 가능	±0.20
손실 계수 @ 10 GHz	10 GHz	회로 소형화 및 파장 단축 가능	0.0015
손실 계수 @ 20 GHz	회로 소형화 및 파장 단축 가능	회로 소형화 및 파장 단축 가능	0.0017
Dk의 열 계수	-55°C ~ +150°C	회로 소형화 및 파장 단축 가능	-340
박리 강도 (1 oz RTF 구리)	1 oz, 정상 상태	회로 소형화 및 파장 단축 가능	>1.6
체적 저항률	정상 상태	%	≥5×10⁷
표면 저항률	정상 상태	MΩ	≥5×10⁷
전기 강도 (Z축)	5 kV, 500 V/s	kV/mm	>25
파괴 전압 (XY축)	5 kV, 500 V/s	kV	>25
CTE – X축	-55°C ~ +288°C	ppm/°C	16
CTE – Y축	-55°C ~ +288°C	ppm/°C	16
CTE – Z축	20±2°C, 24시간	%	박리 없음
열 응력	20±2°C, 24시간	%	박리 없음
수분 흡수율	20±2°C, 24시간	%	0.015
밀도	상온	회로 소형화 및 파장 단축 가능	3
장기 작동 온도	—	°C	-55 ~ +260
열 전도율 (Z축)	—	W/(m·K)	0.88
난연성	회로 소형화 및 파장 단축 가능	TFA1020은 고주파, 항공우주 및 고신뢰성 애플리케이션을 위한 포괄적인 장점을 제공합니다:	V-0
Td (분해 온도)	회로 소형화 및 파장 단축 가능	°C	505
재료 구성	회로 소형화 및 파장 단축 가능	—	PTFE + 세라믹
참고: 1.5mm를 초과하는 유전체 두께의 경우 구조적 보강을 위해 소량의 유리 섬유 천이 추가될 수 있습니다.	3. 특징 및 장점	TFA1020은 고주파, 항공우주 및 고신뢰성 애플리케이션을 위한 포괄적인 장점을 제공합니다:	특징
설명	회로 소형화 및 파장 단축 가능	회로 소형화 및 파장 단축 가능	엄격한 Dk 허용 오차 (±0.20)



우수한 배치 간 일관성으로 신뢰할 수 있는 성능 제공





초저 손실 계수

10 GHz에서 0.0015 – 고 Dk 재료 중 동급 최저





77 GHz 지원	밀리미터파 및 자동차 레이더 애플리케이션 지원
유리 섬유 보강재 없음	유리 섬유 효과 제거; 이방성 및 유전 손실 최소화
구리 일치 CTE (16/16 ppm/°C)	구리 팽창과 일치하여 신뢰할 수 있는 PTH 무결성 보장
높은 열 전도율 (0.88 W/m·K)	고출력 애플리케이션을 위한 우수한 열 방출
초저 수분 흡수율 (0.015%)	습한 환경에서 탁월한 안정성
방사선 내성	방사선 노출 후에도 안정적인 특성 유지
낮은 가스 방출	항공우주 진공 가스 방출 요구 사항 충족
UL 94 V-0 난연성	엄격한 안전 요구 사항 충족
높은 분해 온도 (505°C)	탁월한 열 안정성
우수한 고주파 성능: 유리 섬유 천이 없어 등방성 효과가 제거되어 모든 방향에서 일관된 전기적 성능을 제공합니다. 초저 손실 계수(10 GHz에서 0.0015)는 신호 손실을 최소화합니다.	회로 소형화: Dk 10.20으로 TFA1020은 저 Dk 재료에 비해 상당한 크기 감소를 가능하게 하여 컴팩트한 RF 및 마이크로웨이브 모듈에 이상적입니다.
우수한 위상 안정성: -55°C ~ +150°C에서 안정적인 주파수 및 위상 성능은 온도 변화 환경에서 안정적인 작동을 보장합니다.	탁월한 열 관리: 열 전도율 0.88 W/(m·K) – 표준 PTFE 재료보다 훨씬 높아 고출력 애플리케이션에서 효율적인 열 방출을 가능하게 합니다.
우주 등급 신뢰성: 방사선 내성과 낮은 가스 방출은 TFA1020을 우주, 항공우주 및 방위 애플리케이션에 적합하게 만듭니다.	간편한 가공: 표준 PTFE PCB 제조 기술을 사용하여 가공할 수 있으며, 미세 회로 및 밀집된 홀 패턴에 대한 우수한 가공성을 제공합니다.
높은 PTH 신뢰성: 낮은 Z축 CTE (30 ppm/°C)와 구리 일치 XY CTE의 조합은 열 순환 조건에서도 신뢰할 수 있는 도금 스루 홀 무결성을 보장합니다.	다양한 클래딩 옵션: 표준 RTF 구리 포일은 도체 손실을 줄이는 동시에 우수한 박리 강도를 제공합니다. 옵션으로 롤 구리, 내장 50Ω 저항기 포일, 알루미늄 또는 구리 베이스 플레이트를 사용할 수 있습니다.

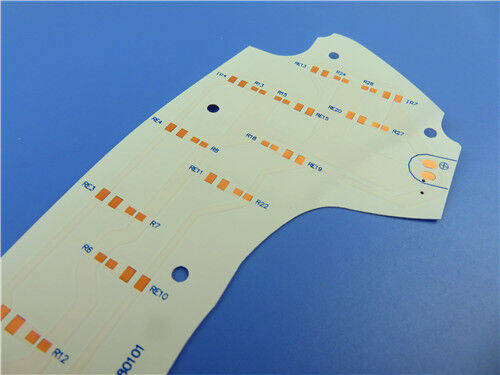

4. TFA1020 기반 맞춤형 초박형 2층 PCB 솔루션TFA1020의 고급 특성을 활용하여 다음과 같은 정밀 엔지니어링된 초박형 2층 강성 PCB 솔루션을 제공합니다. 이 설계는 탁월한 전기적 성능과 컴팩트한 폼 팩터를 요구하는 공간 제약이 있는 고신뢰성 RF, 마이크로웨이브 및 항공우주 애플리케이션에 이상적입니다.



매개변수사양



기본 재료Wangling TFA1020 (RTF 구리)



층 수2



완성된 보드 크기67.4 mm × 89 mm (±0.15 mm)



완성된 보드 두께0.25 mm



최소 트레이스 / 간격4 / 6 밀



최소 홀 크기0.35 mm (스루 홀만 해당; 블라인드 비아 없음)





외부 레이어 구리 중량

1 oz (35 μm)





비아 도금 두께	20 μm
표면 마감	순금 (전기 도금 금)
상단 실크스크린	없음
하단 실크스크린	없음
상단 솔더 마스크	없음
하단 솔더 마스크	없음
전기 테스트	출하 전 100%
승인된 품질 표준	IPC-Class-2
아트워크 형식	Gerber RS-274-X
글로벌 가용성	전 세계 배송
설계 및 제조 하이라이트	RTF 구리 포일: 표준 RTF 저조도 구리 포일은 도체 손실을 줄이는 동시에 우수한 박리 강도를 제공합니다.
고 Dk 설계: Dk 10.20 ± 0.20으로 이 PCB는 회로 크기를 크게 줄여 컴팩트한 안테나 배열, 위상 변이기 및 RF 프론트 엔드 모듈을 가능하게 합니다.	RTF 구리 포일: 표준 RTF 저조도 구리 포일은 도체 손실을 줄이는 동시에 우수한 박리 강도를 제공합니다.
미세 피처 기능: 4/6 밀 트레이스/간격 및 0.35mm 마이크로 비아를 지원하여 밀집된 고주파 회로 레이아웃을 가능하게 합니다.	RTF 구리 포일: 표준 RTF 저조도 구리 포일은 도체 손실을 줄이는 동시에 우수한 박리 강도를 제공합니다.
순금 표면 마감: 전기 도금 순금(ENIG 대신)은 매우 평평하고 전도성이 높으며 산화 방지 기능이 있는 표면을 제공하며 우수한 와이어 본딩 능력과 납땜성을 제공합니다. 순금은 니켈 층과 관련된 잠재적인 자기 또는 부식 문제를 제거하여 신호 무결성과 신뢰성이 중요한 고주파, 항공우주 및 RF 애플리케이션에 선호되는 선택입니다.	RTF 구리 포일: 표준 RTF 저조도 구리 포일은 도체 손실을 줄이는 동시에 우수한 박리 강도를 제공합니다.
우수한 PTH 신뢰성: 20μm 비아 도금과 낮은 Z축 CTE (30 ppm/°C)로 이 PCB는 열 순환 조건에서도 뛰어난 도금 스루 홀 무결성을 제공합니다.	엄격한 품질 관리: 모든 보드는 100% 전기 테스트를 거치며 IPC-Class-2 표준에 따라 제조되어 일관된 품질과 성능을 보장합니다.
5. 일반적인 애플리케이션	항공우주 장비
마이크로웨이브 및 안테나 시스템	레이더 시스템
위상 배열 안테나 및 빔포밍 네트워크	위성 통신 및 내비게이션





전력 증폭기



밀리미터파 애플리케이션테스트 및 측정 장비6. 결론



맞춤형 고주파 회로 기판의 전문 공급업체로서, 당사는 탁월한 전기적, 열적, 기계적 특성을 갖춘 항공우주 등급의 유리 섬유 없는 PTFE/세라믹 복합재인 Wangling TFA1020의 검증된 성능과 당사의 정밀 제조 역량을 결합하여 세계적 수준의 PCB 솔루션을 제공합니다. 당사의 초박형 2층 제품은 TFA1020의 높은 유전 상수(10.20), 초저 손실(10 GHz에서 0.0015), 구리 일치 CTE(16/16 ppm/°C), 높은 열 전도율(0.88 W/m·K) 및 77 GHz 지원 기능을 최대한 활용하여 가장 까다로운 RF, 항공우주 및 방위 설계를 가장 컴팩트한 폼 팩터에서 최적의 성능과 신뢰성을 달성하도록 보장합니다.위성 통신 페이로드, 위상 배열 안테나, 자동차 레이더 시스템 또는 고출력 RF 증폭기를 개발하든 당사의 엔지니어링 팀은 귀하의 프로젝트를 지원할 준비가 되어 있습니다. 기술 상담, 샘플 또는 대량 주문에 대해서는 지금 바로 문의하십시오. 고주파 혁신 분야에서 신뢰할 수 있는 파트너가 되기를 기대합니다.
