TP440 DK 값 4.4 고주파 열가소성 PPO/세라믹 라미네이트 소재 및 맞춤형 2층 베어 구리 PCB, 저온 범위 -100°C ~ +150°C

제품 설명

TP440 고주파 열성 플라스틱 PPO/세라믹 라미네이트 및 사용자 지정 2층 PCB 솔루션

1TP440에 대한 소개

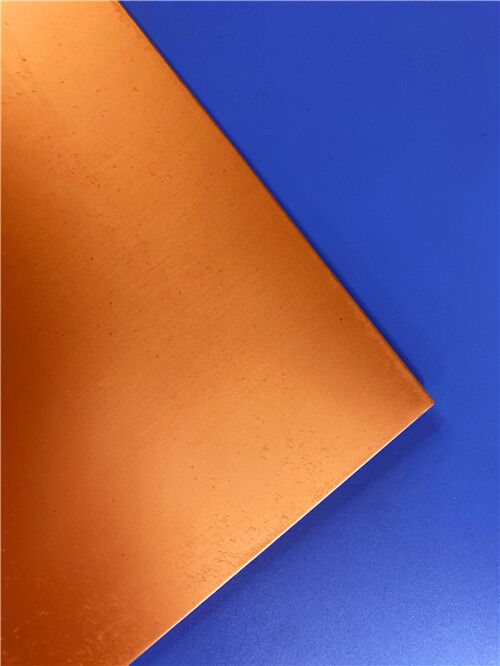

TP440그것은 Taizhou Wangling 단열 재료 공장에서 제조 된 독특한 고 주파수 열 플라스틱 라미네이트입니다.폴리페닐렌 산화물 (PPO) 樹脂이 혁신적인 물질은 특수 제조 공정을 통해 생산되며,세라믹-PPO 합금비율.

세라믹 기판이나 유리섬유로 강화된 PTFE 물질과는 달리 TP440은 높은 전기 성능과 우수한 기계 가공성,그리고 비용 효율적인 처리그것은 세 가지 구성으로 제공됩니다:

TP440은 특히 10 GHz에서 4.4 ± 0.09의 다이렉트릭 상수를 갖추고 있으며, 중저한 다이렉트릭 상수, 극저하 손실을 필요로 하는 애플리케이션에 이상적인 선택입니다.그리고 낮은 온도에서 뛰어난 성능.

2주요 기술 사양 (TP440)

3특징 및 이점

TP440은 고주파 및 전문용용에 특이한 장점을 제공합니다.

우수한 전기 성능:유리섬유 천의 부재는 모든 방향으로 일관성있는 전기 성능을 제공하여 anisotropic 효과를 제거합니다.0010 @ 10 GHz) 는 최소 신호 손실을 보장합니다..

낮은 온도에서 뛰어난 성능:-100°C까지의 장기적인 작동 온도로 TP440은 다른 재료가 고장날 수 있는 항공우주, 미사일 운반 및 냉동 응용 분야에 이상적으로 적합합니다.

다재다능한 다이렉트릭 상수:다이렉트릭 상수는 회로 요구 사항에 따라 3에서 25까지 선택할 수 있으며 비교할 수 없는 설계 유연성을 제공합니다.

우수한 가공성:세라믹 기판과는 달리 TP440은 표준 방법 (부어, 회전, 썰기, 깎기, 에치) 를 사용하여 쉽게 가공 될 수 있으며 제조 비용과 수명 시간을 크게 줄일 수 있습니다.

신뢰성 있는 구리 접착력:구리 포일과 다이 일렉트릭 사이의 접착은 진공 퇴적 코팅으로 된 세라믹 기판보다 더 신뢰할 수 있으며 장기적인 신뢰성을 보장합니다.

낮은 수분 흡수 (≤0.01%):습한 환경에서 뛰어난 안정성

방사능 저항성 및 낮은 방출 가스:우주선과 방위용 용도로 적합합니다.

비용 효율성:고수익률과 세라믹 기판에 비해 훨씬 낮은 처리 비용

중요 처리 고려 사항

TP440는 특정 처리 요구 사항이있는 열 플라스틱 재료입니다.

4. TP440에 맞춤 2층 PCB 솔루션

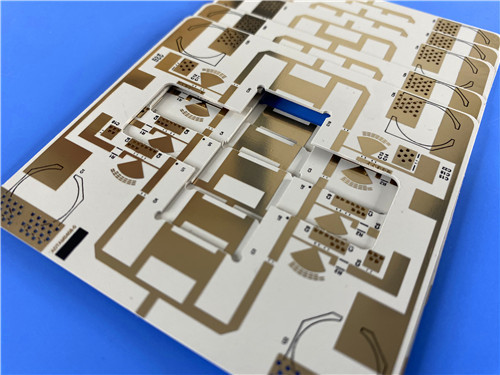

TP440의 독특한 특성을 활용하여 다음과 같은 정밀 설계된 2층 딱딱한 PCB 솔루션을 제공합니다. 이 디자인은 항공우주, 미사일, GPS 안테나,다른 높은 신뢰성 응용 프로그램에서 예외적인 낮은 온도 성능과 우수한 가공성이 필요합니다..

PCB 제작 세부 사항

디자인 및 제조 하이라이트

최적화된 두께:1.5mm 다이렉트릭 코어우수한 기계적 경직성 및 차원 안정성을 제공합니다. 견고한 구조적 지원을 필요로하는 응용 프로그램에 이상적입니다.

중간 Dk 디자인:Dk 44± 0.09, 이 PCB는 온도 변속과 낮은 손실을 필요로 하는 RF 및 마이크로파 회로의 광범위한 균형 잡힌 솔루션을 제공합니다.

극저하 손실 성능: 10 GHz에서 0.0010의 분산 인수는 최소한의 삽입 손실과 우수한 신호 무결성을 보장합니다.

미세한 기능 용량: 5/8 밀리트레스/스페이스 및 0.3 밀리미터 마이크로 비아를 지원하여 밀도가 높은 고주파 회로 레이아웃을 가능하게합니다.

용접 마스크가 없습니다.금으로 덮여 있는 구리 표면고주파 설계에 최적의 신호 무결성을 제공하며 기생충의 영향을 최소화합니다.

검은색 실크 스크린: 조립 및 검사용 부품 식별

몰입 금 표면 마무리: 우수한 와이어 결합 능력과 신뢰성을 갖춘 평평하고 산화 저항성, 고 용접 가능한 표면을 제공합니다.

뛰어난 PTH 신뢰성:20μm 가루로, PCB는 신뢰할 수 있는 장착 된 구멍의 무결성을 제공합니다.

뛰어난 저온 성능: TP440의 작동 온도 범위는-100°C이 PCB는 극한의 추운 환경에 적합합니다.

우수한 가공성: 보드는 표준 방법을 사용하여 쉽게 가공 할 수 있으며 정확한 제조 및 비용 효율적인 생산을 보장합니다.

엄격한 품질 관리: 모든 보드는100% 전기 테스트그리고IPC-클래스-2 표준, 일관된 품질과 성능을 보장합니다.

중요 처리 지침

TP440의 열탄화성 특성상 다음 조립 및 사용 지침을 준수하십시오.

용접: 일정한 온도 의 철 으로 수동 용접 을 권장 한다. 물결 용접 을 사용하지 말아라.

리플로우 용접: 일반적으로 권장되지 않습니다. 필요한 경우 최대 온도는 200 °C를 초과해서는 안됩니다.

열 테스트: 260°C 온도 열 충격 테스트에 적합하지 않습니다.

작동 온도: 장기 사용 범위는 -100 °C ~ + 150 °C입니다. 180 °C를 초과하면 변형, 구리 껍질 또는 전기 성능 변화가 발생할 수 있습니다.

다층 처리: 일반적으로 권장되지 않습니다. 특정 요구 사항에 대한 엔지니어 팀과 문의하십시오.

5전형적인 응용 프로그램

GPS 안테나

미사일용 전자

퓨즈 시스템

소형 안테나

베이두 항법 시스템

항공우주 장비

레이더 시스템

고주파 시험 장치는

6결론

고주파 회로 보드의 전문 공급업체로서 우리는 Wangling TP440의 독특한 특성을 결합PPO/세라믹 라미네이트뛰어난 낮은 온도 성능, 우수한 가공성, 그리고 극히 낮은 손실과 함께 우리의 정밀 제조 능력 세계 최고 수준의 PCB 솔루션을 제공합니다.2층제공 완전히 TP440의 중대 다이 일렉트릭 상수를 활용 (4.4), 극저 손실 (0.0010 @ 10 GHz), 예외적인낮은 온도 범위 (-100°C ~ +150°C), 그리고 뛰어난 가공성으로 가장 까다로운 항공우주, 국방 및 GPS 애플리케이션이 최적의 성능과 신뢰성을 확보합니다.

여러분이 GPS 안테나, 미사일용 전자제품, 퓨즈 시스템, 또는 소형 안테나를 개발하고 있든지, 저희 엔지니어 팀은 여러분의 프로젝트를 지원할 준비가 되어 있습니다.

기술 컨설팅, 샘플, 또는 대량 주문을 위해, 오늘 저희에게 연락하십시오. 우리는 고주파 혁신에 당신의 신뢰할 수 있는 파트너가 될 것을 기대합니다.
