High-Tg PCB Built on TU-768 With 1.2mm Thick Coating Immersion Gold and Green Solder Mask for Industrial Servers

지금 연락

하이-트그 PCB는 인더스트리얼 서버를 위해 1.2 밀리미터 두꺼운 코팅 침지 금과 그린 솔더 마스크로 TU-768을 토대로 했습니다

최소 주문 수량 :	1	가격 :	USD 2.99-9.99 PER PIECE
포장 세부 사항 :	진공	배달 시간 :	10 작업 일
지불 조건 :	T/T, 웨스턴 유니온	공급 능력 :	달 당 45000개 부분

원래 장소:	중국	브랜드 이름:	Bicheng Technologies Limited
인증:	UL	모델 번호:	BIC-503-V0.53

상세 정보
레이어 수:	4	유리 에폭시:	TU-768
최종 호일:	1.5 온스	PCB의 최종 높이:	1.6mm ± 10%
표면 마감:	이머젼 골드	솔더 마스크 색상:	녹색
성분 전설의 컬러:	하얀색	시험:	100% 전기 시험 사전 배송

제품 설명

고Tg 기판 제작 TU-768 1.2mm 두께 코팅 무광 금 및 녹색 솔더 마스크 산업용 서버용

(인쇄 회로 기판은 맞춤 제작 제품이며, 표시된 사진 및 매개변수는 참고용입니다)

간단한 소개

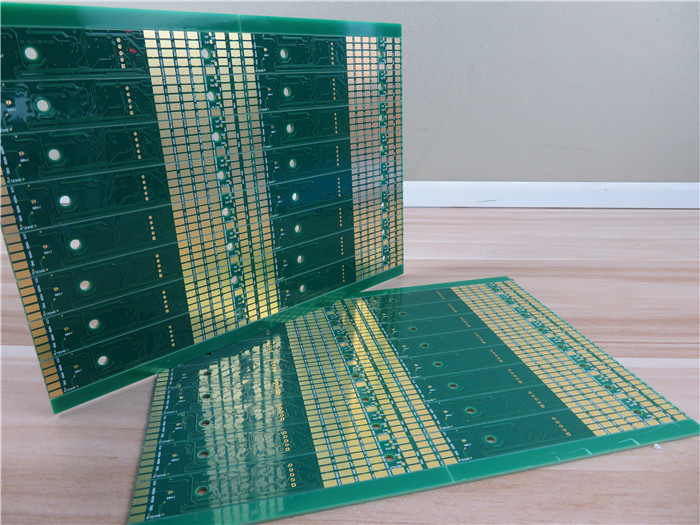

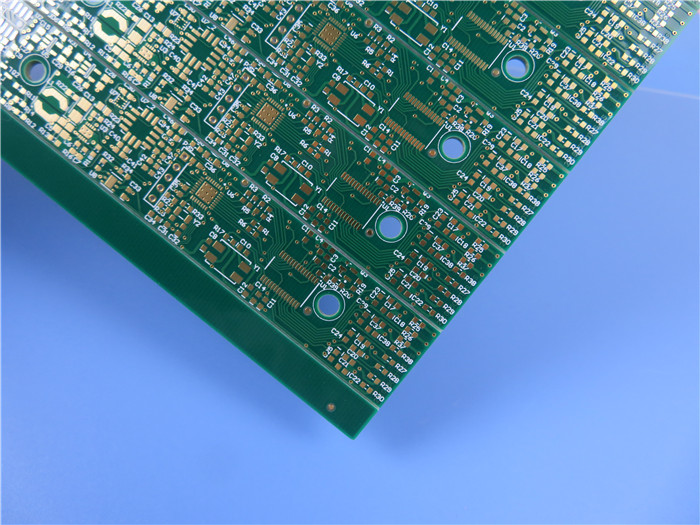

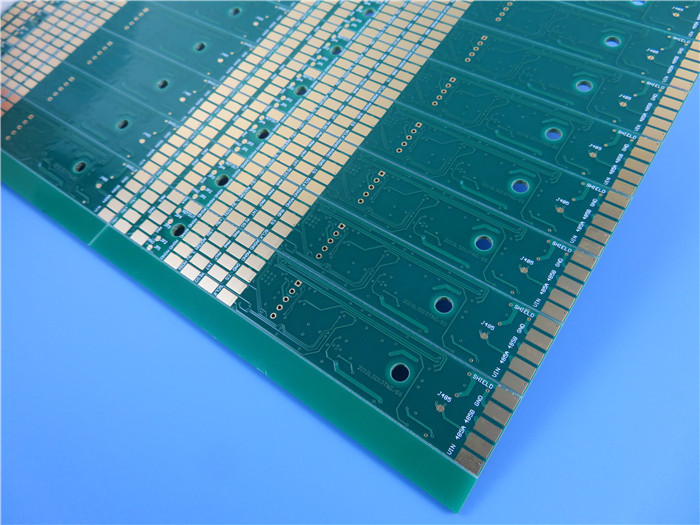

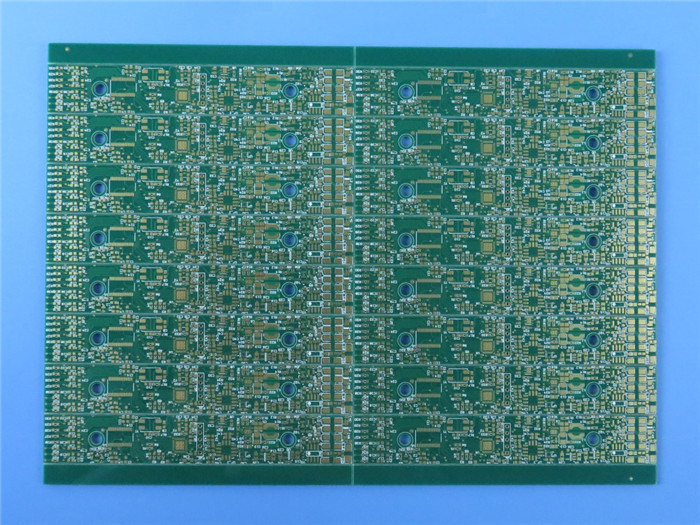

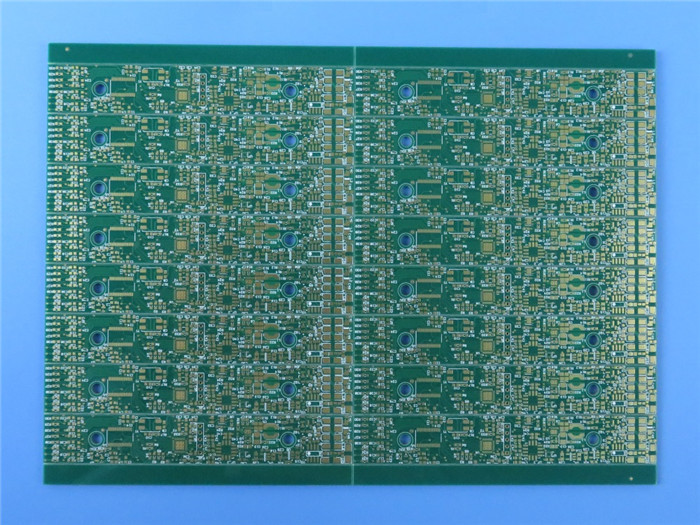

이것은 TU-768 재질로 제작된 고Tg 4층 PCB입니다. 각 층은 1oz 구리로 도금됩니다. 솔더 패드는 무광 금으로 코팅되고 비패드는 녹색 솔더 마스크로 처리됩니다. 패널은 16개의 보드로 구성되며 크기는 320 x 280mm입니다. 코어는 0.8mm 두께이며, 완성된 PCB는 1.2mm 두께입니다.

주요 응용 분야

소비자 전자 제품

서버, 워크스테이션

자동차

하이-트그 PCB는 인더스트리얼 서버를 위해 1.2 밀리미터 두꺼운 코팅 침지 금과 그린 솔더 마스크로 TU-768을 토대로 했습니다

PCB 사양

항목	설명	요구 사항	실제	결과
1. 라미네이트	재질 유형	FR-4 TU-768	FR-4 TU-768	16000m² 워크샵;
	Tg	170°C	170°C	16000m² 워크샵;
	공급 업체	대만 유니온 (TU)	대만 유니온 (TU)	16000m² 워크샵;
	두께	1.2±10% mm	1.18-1.21mm	16000m² 워크샵;
2. 도금 두께	홀 벽	≥25μm	26.15μm	16000m² 워크샵;
	외부 구리	35μm	37.85μm	16000m² 워크샵;
	내부 구리	30μm	31.15μm	16000m² 워크샵;
3. 솔더 마스크	재질 유형	TAIYO/ PSR-2000GT600D	PSR-2000GT600D	16000m² 워크샵;
	색상	녹색	녹색	16000m² 워크샵;
	강성 (연필 테스트)	≥4H 이상	5H	16000m² 워크샵;
	S/M 두께	≥10μm	19.55μm	16000m² 워크샵;
	위치	양면	양면	16000m² 워크샵;
4. 부품 마크	재질 유형	TAIYO/ IJR-4000 MW300	IJR-4000 MW300	16000m² 워크샵;
	색상	흰색	흰색	16000m² 워크샵;
	위치	C/S, S/S	C/S, S/S	16000m² 워크샵;
5. 분리형 솔더 마스크	재질 유형
	두께
	위치
6. 식별	UL 마크	예	예	16000m² 워크샵;
	날짜 코드	WWYY	0421	16000m² 워크샵;
	마크 위치	솔더 측	솔더 측	16000m² 워크샵;
7. 표면 마감	방법	무광 금	무광 금	16000m² 워크샵;
	주석 두께
	니켈 두께	3-6μm	5.27μm	16000m² 워크샵;
	금 두께	0.05μm	0.065μm	16000m² 워크샵;
8. 규범성	RoHS	지침 2015/863/EU	OK	16000m² 워크샵;
8. 규범성	REACH	지침 1907 /2006	OK	16000m² 워크샵;
9. 연환	최소 선폭 (mil)	6mil	5.8mil	16000m² 워크샵;
9. 연환	최소 간격 (mil)	5mil	5.2mil	16000m² 워크샵;
10. V-컷	각도	30±5°	30°	16000m² 워크샵;
10. V-컷	잔여 두께	0.4±0.1mm	0.39mm	16000m² 워크샵;
11. 베벨링	각도
11. 베벨링	높이
12. 기능	전기 테스트	100% 통과	100% 통과	16000m² 워크샵;
13. 외관	IPC 클래스 레벨	IPC-A-600J &6012D 클래스 2	IPC-A-600J &6012D 클래스 2	16000m² 워크샵;
	육안 검사	IPC-A-600J &6012D 클래스 2	IPC-A-600J &6012D 클래스 2	16000m² 워크샵;
	휨 및 비틀림	≤0.7%	0.32%	16000m² 워크샵;
14. 신뢰성 테스트	테이프 테스트	벗겨짐 없음	OK	16000m² 워크샵;
	용매 테스트	벗겨짐 없음	OK	16000m² 워크샵;
	납땜성 테스트	265 ±5°C	OK	16000m² 워크샵;
	열 응력 테스트	288 ±5°C	OK	16000m² 워크샵;
	이온 오염 테스트	≤1.56μg/cm³0.58μg/cm³ISO9001, ISO14001, IATF16949, ISO13485, UL 인증;	우리의 장점ISO9001, ISO14001, IATF16949, ISO13485, UL 인증;	16000m² 워크샵;

월 30000m² 생산 능력;

프로토타입부터 대량 생산까지 가능

IPC 클래스 2 / IPC 클래스 3;

모든 레이어 HDI PCB;

정시 배송: >98%

고객 불만율:

<1%

당사의 PCB 역량 (2022)

매개변수값

레이어 수

1-32	기판 재질
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (고Tg S1000-2M, TU-872 SLK, TU-768, IT-180A 등), FR-4 고CTI>600V; 폴리이미드, PET; 금속 코어 등	최대 크기
	플라잉 테스트: 900600mm, 고정구 테스트 460380mm, 테스트 없음 1100*600mm
보드 윤곽 허용 오차	HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold Finger±
0.0059" (	HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold Finger PCB 두께 0.0157" - 0.3937" (0.40mm--10.00mm)두께 허용 오차 (T≥0.8mm)
	±8%
두께 허용 오차 (t<0.8mm)	HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold Finger±10%
절연층 두께	HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold Finger
0.003" (0.075mm)	최소 간격
	35μm--420μm (1oz-12oz)
외부 구리 두께	HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold Finger35μm--420μm (1oz-12oz)
내부 구리 두께	HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold Finger17μm--350μm (0.5oz - 10oz)
드릴 홀 (기계식)	HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold Finger 완성 홀 (기계식)
0.0039"-0.248" (0.10mm--6.30mm)	직경 허용 오차 (기계식)
0.00295" (0.075mm)	등록 (기계식)
0.00197" (0.05mm)	종횡비
	임피던스 제어 허용 오차
솔더 마스크 유형	HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold FingerLPI
최소 솔더 마스크 브릿지	HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold Finger 최소 솔더 마스크 간격
0.00197" (0.05mm)	비아 홀 직경
0.0098" - 0.0236" (0.25mm--0.60mm)	임피던스 제어 허용 오차
	±10%
표면 마감	HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold Finger
