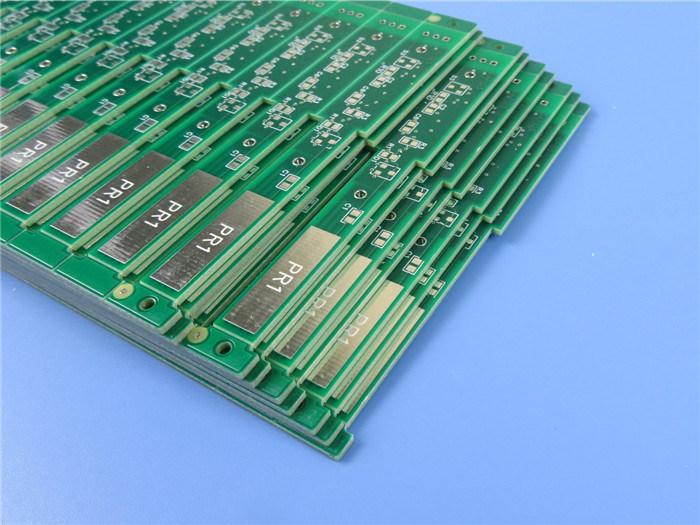

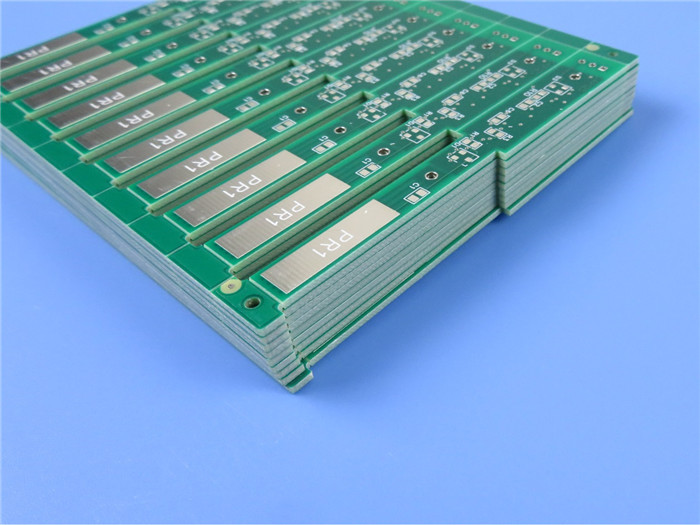

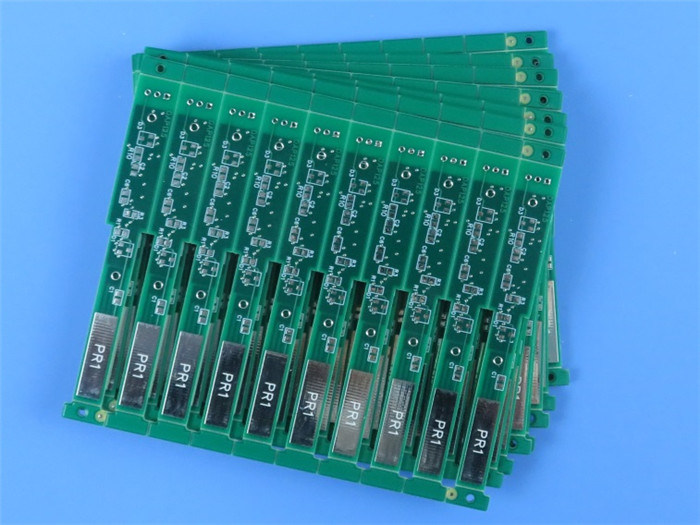

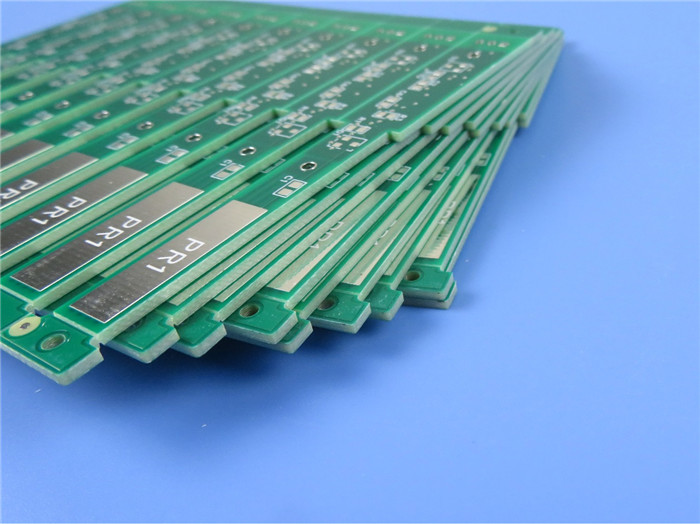

High Tg Printed Circuit Board (PCB) Made on S1000-2M With Immersion Gold and 90 Ohm Impedance Control

지금 연락

Immersion Gold 및 90옴 임피던스 제어 기능이 있는 S1000-2M에서 제작된 높은 Tg 인쇄 회로 기판(PCB)

최소 주문 수량 :	1	가격 :	USD 2.99-9.99 PER PIECE
포장 세부 사항 :	진공	배달 시간 :	10 작업 일
지불 조건 :	T/T, 웨스턴 유니온	공급 능력 :	달 당 45000개 부분

원래 장소:	중국	브랜드 이름:	Bicheng Technologies Limited
인증:	UL	모델 번호:	BIC-505-V0.45

상세 정보
레이어 수:	6	유리 에폭시:	S1000-2M
최종 호일:	1.5 온스	PCB의 최종 높이:	1.6 밀리미터 ±10%
표면 마감:	HASL 레프트	솔더 마스크 색상:	녹색
성분 전설의 컬러:	하얀색	시험:	100% 전기 시험 사전 배송

제품 설명

고 Tg 인쇄 회로 기판(PCB) S1000-2M에 금도금 및 90옴 임피던스 제어로 제작됨

(인쇄 회로 기판은 맞춤 제작 제품이며, 표시된 사진 및 매개변수는 참고용입니다)

간략한 소개

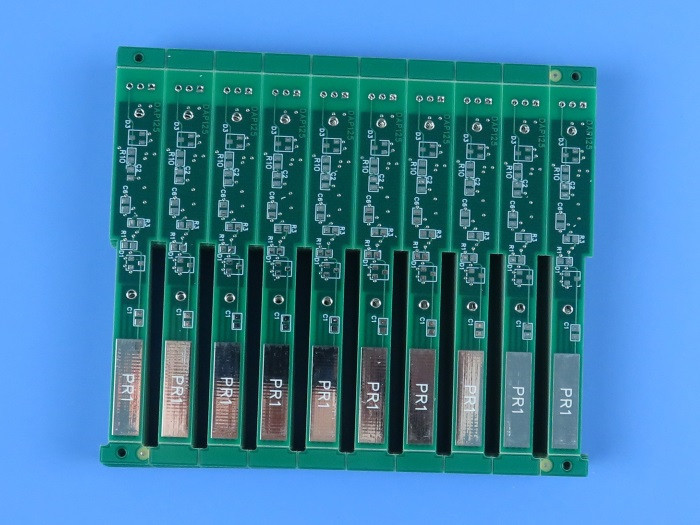

이것은 3층에서 6mil/7mil, 6mil/10mil; 4층에서 7mil/7mil 및 6mil/7mil 트랙/간격으로 차동 임피던스를 갖춘 고 Tg PCB의 한 종류입니다. 고성능 및 저 CTEFR-4 S1000-2M으로 제작되었습니다. 각 층에 1oz 구리가 있는 6층 보드이며,핫 에어 솔더 레벨(HASL) 및 녹색 솔더 마스크로 코팅되어 있습니다. V-컷으로 개별 보드로 공급됩니다. 25개의 보드가 배송용으로 포장됩니다.

응용 분야

컴퓨터

통신

자동차 전자 제품 등

Immersion Gold 및 90옴 임피던스 제어 기능이 있는 S1000-2M에서 제작된 높은 Tg 인쇄 회로 기판(PCB)

PCB 매개변수

항목	설명	요구 사항	실제	단일 종단
1. 라미네이트	재질 유형	FR-4 S1000-2M	FR-4 S1000-2M
	Tg	170°C	170°C
	공급업체	SHENGYI	SHENGYI
	두께	1.6±10% mm	1.63-1.68mm
2. 도금 두께	홀 벽	≥25μm	30.17μm
	외부 구리	35μm	41.09μm
	내부 구리	30μm	33.69μm
3. 솔더 마스크	재질 유형	TAIYO/ PSR-2000GT600D	TAIYO/ PSR-2000GT600D
	색상	녹색	녹색
	강성(연필 테스트)	≥4H 이상	5H
	S/M 두께	≥10 μm	20.11μm
	위치	양면	양면
4. 부품 마크	재질 유형	TAIYO/ IJR-4000 MW300	IJR-4000 MW300
	색상	흰색	흰색
	위치	C/S	C/S
5. 박리 가능한 솔더 마스크	재질 유형
	두께
	위치
6. 식별	UL 마크	예	예
	날짜 코드	WWYY	0421
	마크 위치	솔더 측	솔더 측
7. 표면 마감	방법	무연 HASL	무연 HASL
	주석 두께	3-6μm	4.06μm
	니켈 두께
	금 두께
8. 규범성	RoHS	지침 2015/863/EU	OK
8. 규범성	REACH	지침 1907/2006	OK
9. 연환	최소 선폭(mil)	6mil	5.8mil
9. 연환	최소 간격(mil)	5mil	5.2mil
10. V-홈	각도
10. V-홈	잔여 두께
11. 베벨링	각도
11. 베벨링	높이
12. 기능	전기 테스트	100% 통과	100% 통과
13. 외관	IPC 등급 수준	IPC-A-600J &6012D 클래스 2	IPC-A-600J &6012D 클래스 2
	육안 검사	IPC-A-600J &6012D 클래스 2	IPC-A-600J &6012D 클래스 2
	휨 및 비틀림	≤0.7%	0.21%
14. 신뢰성 테스트	테이프 테스트	벗겨짐 없음	OK
	용매 테스트	벗겨짐 없음	OK
	납땜성 테스트	265 ±5°C	OK
	열 응력 테스트	288 ±5°C	OK
	이온 오염 테스트	≤1.56μg/cm³ACC	m³ACC

홀 코드

PTH	요구 사항	실제 값	결과				단일 종단
L3	0.7*2.6	ACC	ACC	0.375	0.375	ACC
Y	0.7*2.6	0.550	0.550	0.525	ACC	ACC
Y	0.7*2.6	ACC	ACC	0.69*2.4	0.7*2.4	ACC
Y	0.7*2.6	0.600	0.600	ACC	0.600	ACC
Y	0.7*2.6	ACC	ACC	ACC	0.725	ACC
Y	0.7*2.6	ACC	0.900	ACC	ACC	ACC
Y	0.7*2.6	ACC	ACC	0.975	1.000	ACC
N	1.050	ACC	ACC	ACC	1.050	ACC
Y	0.7*2.6	1.325	1.325	1.325	ACC	ACC
Y	0.7*2.6	1.325	1.325	ACC	1.325	ACC
Y	0.7*2.6	ACC	ACC	1.575	1.575	ACC
Y	0.7*2.6	1.700	1.700	1.750	ACC	ACC
Y	0.7*2.6	1.750	1.750	1.725	ACC	ACC
Y	0.7*2.6	ACC	ACC	ACC	3.250	ACC
Y	0.7*2.6	ACC	ACC	3.425	3.450	ACC
Y	0.7*2.6	0.7*259	0.7*2.61	0.69*2.6	0.7*2.59	ACC

샘플 번호

층	선폭	(mil)±10%임피던스 유형	(mil)±10%임피던스 유형	요구 값(옴)		허용 오차	실제 값	결과	단일 종단
층	선폭	(mil)±10%임피던스 유형	(mil)±10%임피던스 유형	차동	1	허용 오차	실제 값	결과	단일 종단
L3	6.000	7.000	V		90.00	±10%	90.76	ACC
	6.000	7.000	V		90.00	±10%	90.76	ACC
	6.000	V	V		90.00	±10%	90.76	ACC
	6.000	7.000	V		90.00	±10%	90.76	ACC
