| MOQ: | 1 |
| 가격: | USD 9.99-99.99 |
| 표준 포장: | 진공 |
| 배달 기간: | 10일 |
| 지불 방법: | 전신환, 페이팔 |
| 공급 능력: | 달 당 45000개 부분 |

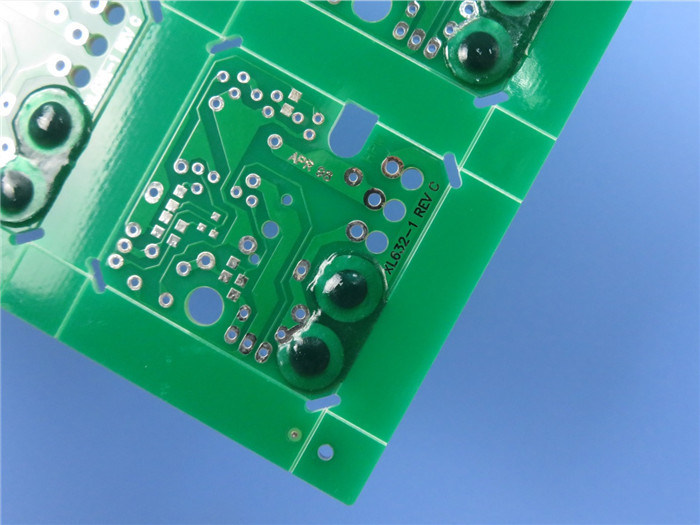

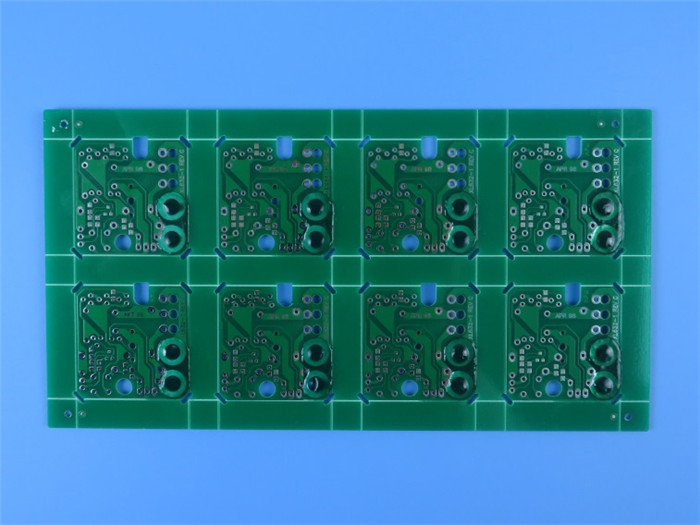

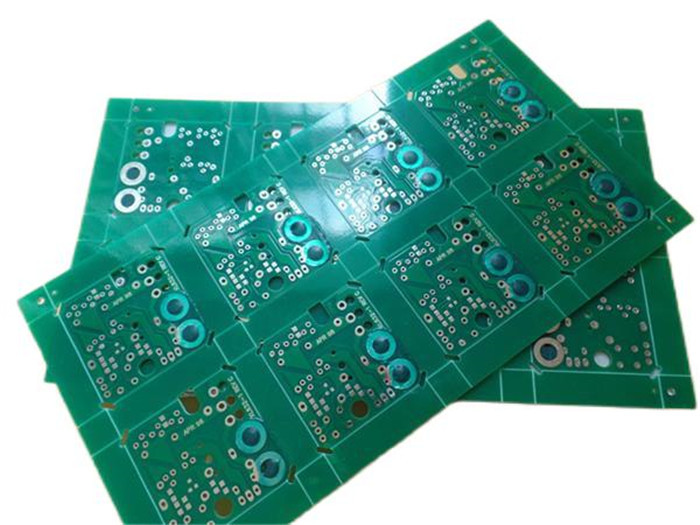

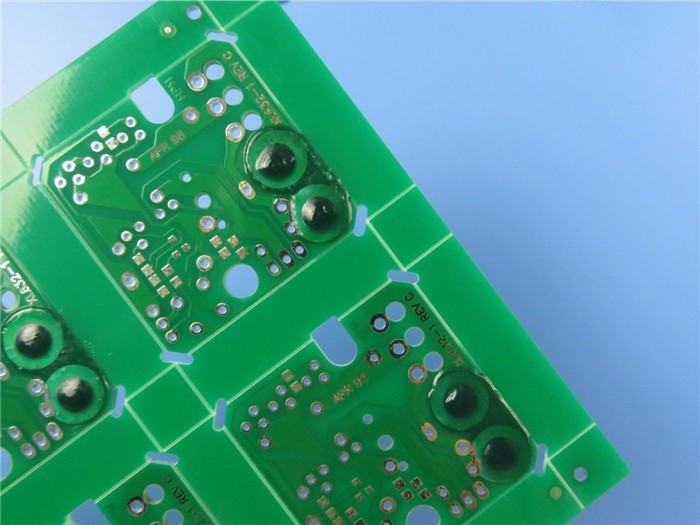

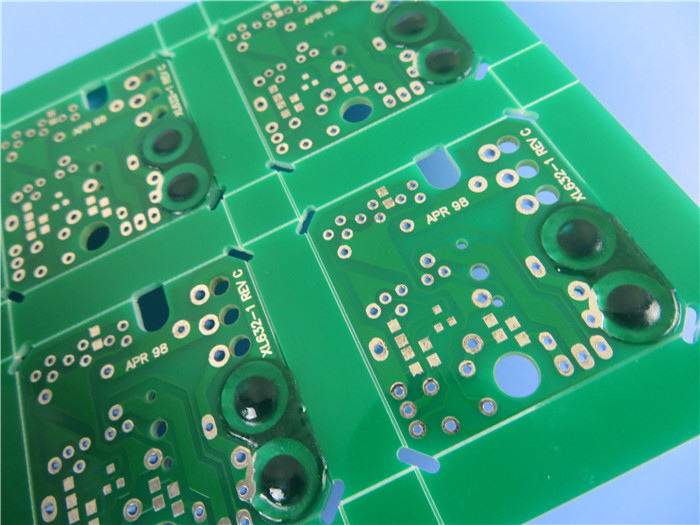

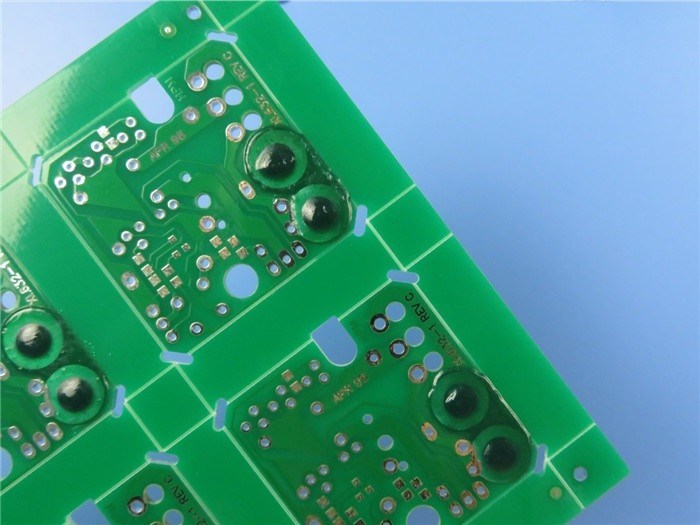

PCB ~와 함께 Tg170 FR-4에 내장된 Peelable Mask 양면 회로 기판 코팅 HASL.
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
1.1 일반 설명
FR-4 Tg170 기판에 8 Port Switch를 적용한 2 Layer PCB Board 입니다.녹색 솔더 마스크에 흰색 실크스크린이 있고 패드에 HASL(무연)이 있는 1.6mm 두께입니다.상단 레이어의 큰 패드는 Peelable 마스크로 보호됩니다.기본 재료는 패널당 8개의 업보드를 공급하는 ITEQ의 것입니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 25개의 패널은 배송을 위해 포장됩니다.
1.2 기능 및 벤이자형맞다
높은 Tg(DSC 기준 175℃) 및 우수한 열적 신뢰성을 가진 산업 표준 소재.
부품 납땜 중 젖음성이 우수하고 구리 부식을 방지할 수 있습니다.
전기 시험 및 고전압 시험
강력한 PCB 기능은 연구 및 개발, 판매 및 마케팅을 지원합니다.
빠른 리드 타임: 3-5일
고객 불만 비율: <1%
1.삼 PCB 사양
| 레이어 수 | 2 |
| 보드 유형 | 양면 PCB |
| 보드 크기 | 146 x 96mm=8UP |
| 보드 두께 | 1.6mm +/-0.16 |
| 보드 재료 | FR-4 |
| 보드 재료 공급업체 | 아이텍 |
| 판재의 Tg 값 | 170℃ |
| PTH 구리 두께 | ≥20 음 |
| 내부 층 Cu 두께 | 해당 없음 |
| 표면 Cu 두께 | 35음(1oz) |
| 솔더 마스크 유형 및 모델 번호 | LPSM, PSR-2000GT600D, 필러블 마스크 |
| 솔더 마스크 공급업체 | 타이요 |
| 솔더 마스크 색상 | 녹색 |
| 솔더 마스크 수 | 2 |
| 솔더 마스크의 두께 | 14음 |
| 실크스크린 잉크의 종류 | IJR-4000 MW300 |
| 실크스크린 공급업체 | 타이요 |
| 실크스크린의 색상 | 하얀 |
| 실크스크린 수 | 1 |
| 최소 추적(mil) | 1,150만 |
| 최소 갭(mil) | 600만 |
| 표면 마감 | 열풍 납땜 레벨(HASL) |
| RoHS 필수 | 예 |
| 뒤틀림 | 0.19% |
| 열충격 시험 | 통과, 288±5℃, 10초, 3주기.박리 없음, 물집 없음. |
| 납땜성 테스트 | 통과, 255±5℃, 5초 습윤 면적 최소 95% |
| 기능 | 100% 통과 전기 테스트 |
| 솜씨 | IPC-A-600H 및 IPC-6012C 클래스 2 준수 |
| 드릴 테이블(mm) | T1: 0.600 |
| T2: 0.700 | |
| T3: 0.800 | |
| T4: 1.000 | |
| T5: 1.100 | |
| T6: 1.200 | |
| T7: 1.240 | |
| T8: 1.300 | |
| T9: 1.350 | |
| T10: 1.400 | |
1.4 응용 프로그램ns
와이파이 라우터
추적기 GPS
배터리 주도 조명
전자 부품
자동차 추적
스카다 시스템
GPS 송신기
AC-DC 정류기
AC-DC 변환기
테스트 장비
1.5 다층 PTH PCB(Peelable Mask) 제조공정
(1).재료 전단
(2).내층 드라이 필름
(삼).내층 에칭
(4).AOI 1
(5).흑색 산화
(6).밀링 아웃라인 프레임
(7).아웃 레이어 드릴링
(8).PTH
(9).아웃 레이어 드라이 필름
(10).구리-주석 전기 도금
(11).필링 및 에칭
(12).AOI 2
(13).솔더 마스크
(14).실크스크린 인쇄
(15).표면 마무리
(16).전기 테스트
(17).윤곽 윤곽
(18).필러블 마스크
(19).FQC
(20).포장
(21).배달
|
|
