| MOQ: | 1 |
| 가격: | USD 9.99-99.99 |
| 표준 포장: | 진공 |
| 배달 기간: | 10일 |
| 지불 방법: | T/T / Paypal |
| 공급 능력: | 달 당 45000개 부분 |

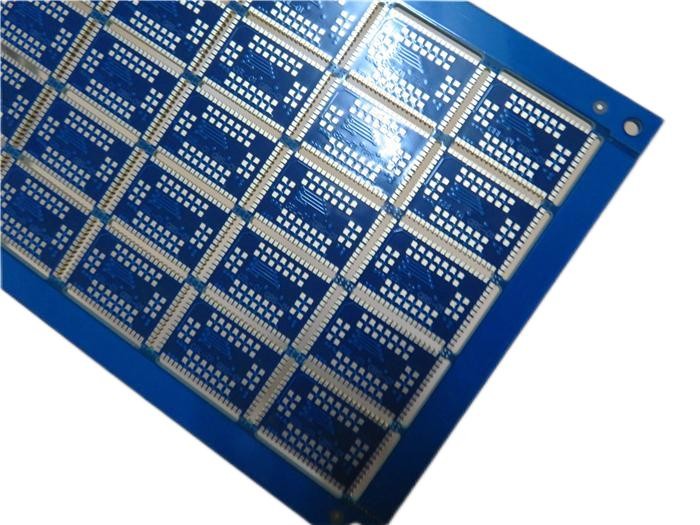

파란 땜납 가면을 가진 1.6mm FR-4에 건축되는 가장자리 Castellated PCB 절반 구멍 회로판
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
1.1 일반 설명
이것은 디지털 수신기의 응용을 위해 Tg 135°C의 FR-4 기판 위에 구축된 일종의 다층 PCB입니다.파란색 솔더 마스크에 흰색 실크 스크린(Taiyo)이 있고 패드에 침지 금이 있는 1.6mm 두께입니다.기본 재료는 패널당 최대 25개의 PCB를 공급하는 Shengyi의 것입니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 25개의 패널은 배송을 위해 포장됩니다.
1.2 기능 및 벤이자형맞다
최대 리플로 온도가 260℃인 무연 어셈블리.
내산화성 및 방열성이 우수합니다.
좋은 차폐 효과
전기 시험 및 고전압 시험
월별 PCB 8000종
최소 주문 수량이 없습니다.1장 가능합니다.
무료 PCB 프로토타입 테스트
1.4 PCB 사양
| PCB 크기 | 160.06 x 114.2mm=25PCS |
| 보드 유형 | 다층 PCB |
| 레이어 수 | 4층 PCB |
| 표면 실장 부품 | 예 |
| 스루홀 부품 | 예 |
| 레이어 스택업 | 최상층 --- 0.018mm +도금 |
| PP 2116(54%) + 1080(64%)+2116(54%) | |
| 내부층 1 --- 0.018mm | |
| 코어 FR-4 --- 0.79mm | |
| 내부층 2 --- 0.018mm | |
| PP 2116(54%) + 1080(64%)+2116(54%) | |
| 바닥층 --- 0.018mm +도금 | |
| 기술 | |
| 최소 추적 및 공간: | 7.8mil / 7.1mil |
| 최소/최대 구멍: | 0.4mm/3.175mm |
| 다른 구멍의 수: | 5 |
| 드릴 구멍의 수: | 491 |
| 밀링된 슬롯 수: | 60 |
| 내부 컷아웃 수: | 0 |
| 임피던스 제어: | 0 |
| 금 손가락의 수: | 0 |
| 보드 재료 | |
| 유리 에폭시: | FR-4 Tg135℃, S1141, Shengyi |
| 최종 포일 외부: | 1 온스 |
| 최종 포일 내부: | 0.5온스 |
| PCB의 최종 높이: | 1.6mm ±0.16 |
| 도금 및 코팅 | |
| 표면 마감 | 침지 금(22.5%) 3µm 니켈 위 0.1µm |
| 솔더 마스크 적용 대상: | 상단 및 하단, 최소 12미크론 |
| 솔더 마스크 색상: | 파란색, R-500 BL, 온스태틱 |
| 솔더 마스크 유형: | LPSM |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 상단과 하단. |
| 구성 요소 범례의 색상 | 흰색, S-380W, Taiyo |
| 제조업체 이름 또는 로고: | 도체 및 다리가 있는 자유 영역의 보드에 표시 |
| 을 통해 | 도금 관통 구멍(PTH), 최소 크기 0.3mm. |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
1.4 애플리케이션
GPS 추적 장치
디지털 수신기
전기 변압기
스위치 허브
USB 모뎀
휴대용 사운드 시스템
모뎀 라우터 4G
저렴한 PLC
게임 플레이어
변환기
1.5 우리의 장점
1. ISO9001, ISO14001, ISO13485, UL 인증 제조 공장;
2. PCB 제조는 필수 사양에 따라 엄격하게 이루어집니다.
3. 프로토타입에서 대량 생산에 이르기까지 PCB 요구 사항 충족
4. 강력한 PCB 기능은 연구 개발, 판매 및 마케팅을 지원합니다.
5. 정시 납품율이 98% 이상인 정시 납품;
6. 달 당 30000㎡ 출력 능력;
7. 양산 능력에 대한 프로토타입 PCB 기능;
8. IPC 클래스 2/IPC 클래스 3

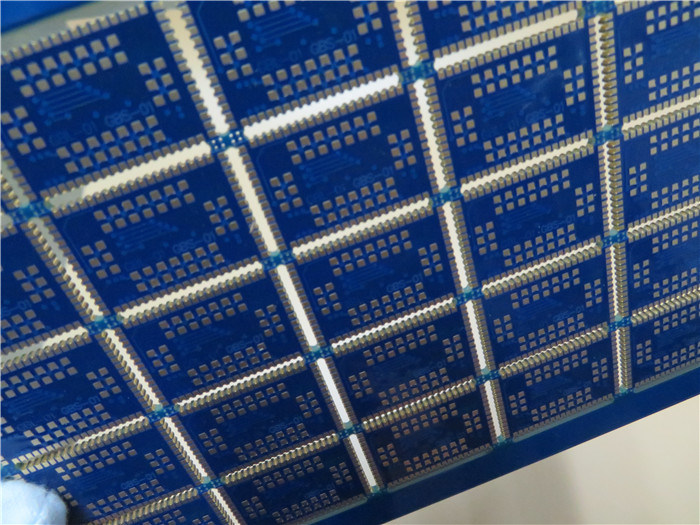

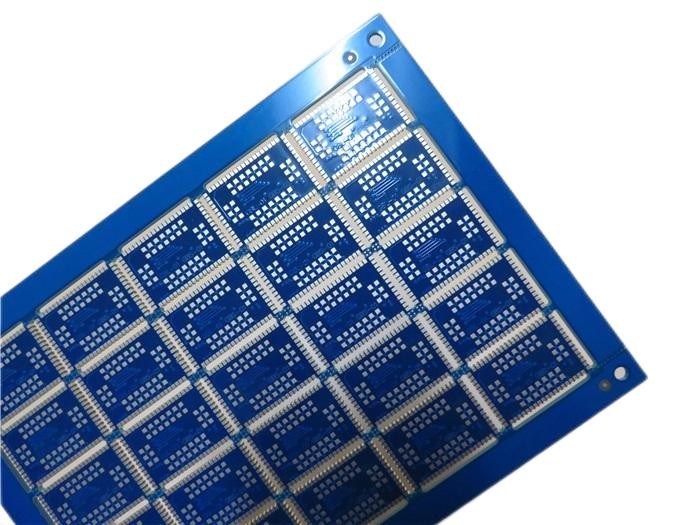

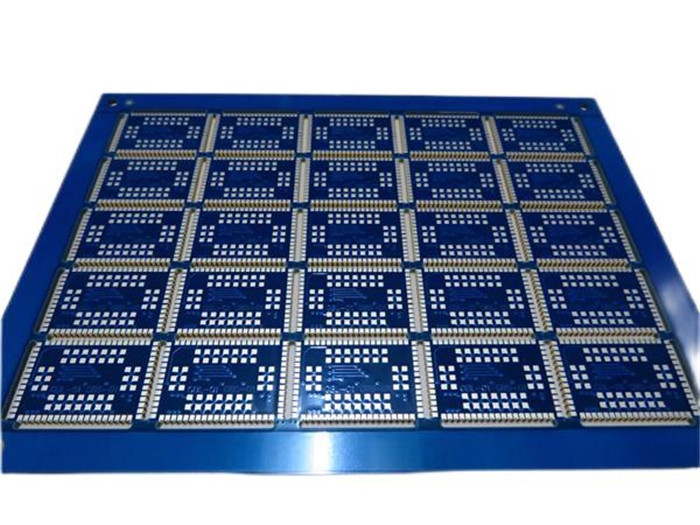

1.6 하프 홀 PCB의 추가 디스플레이
|
|
