| MOQ: | 1 |
| 가격: | USD 9.99-99.99 |
| 표준 포장: | 진공 |
| 배달 기간: | 10일 |
| 지불 방법: | 전신환, 페이팔 |
| 공급 능력: | 달 당 45000개 부분 |
3개 Oz 구리를 가진 FR-4에 건축되는 무거운 구리 PCB 고성능 회로판
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
1.1 일반 설명
이것은 UPS 시스템의 적용을 위해 Tg 135°C의 FR-4 기판에 구축된 무거운 구리 PCB 유형입니다.녹색 솔더 마스크(Taiyo)에 흰색 실크 스크린(Taiyo)을 사용하고 패드에 HASL을 사용하여 1.6mm 두께입니다.기본 재료는 패널당 1개의 up PCB를 공급하는 ITEQ의 것입니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 25개의 패널은 배송을 위해 포장됩니다.
1.2 기능 및 벤이자형맞다
1. 무연 호환입니다.
2. 부품 납땜 중 젖음성이 우수하고 구리 부식을 방지할 수 있습니다.
3. 대전류로 발생하는 고열의 방열성 향상
4. UL, ISO14001, IATF16949 인증
5. 신뢰성 시험, 절연 저항 시험 및 이온 오염 시험
6. 빠른 리드 타임: 3-5일
7. 고객 불만률: <1%
1.삼 PCB 사양
| PCB 크기 | 97x99mm=1PCS |
| 보드 유형 | 양면 PCB |
| 레이어 수 | 2개의 레이어 |
| 표면 실장 부품 | 예 |
| 스루홀 부품 | 예 |
| 레이어 스택업 | 구리 ------- 105um(3oz) |
| FR-4 1.5mm | |
| 구리 ------- 105um(3oz) | |
| 기술 | |
| 최소 추적 및 공간: | 12mil / 8mil |
| 최소/최대 구멍: | 0.65mm / 3.175mm |
| 다른 구멍의 수: | 9 |
| 드릴 구멍의 수: | 87 |
| 밀링된 슬롯 수: | 0 |
| 내부 컷아웃 수: | 0 |
| 임피던스 제어: | 0 |
| 금 손가락의 수: | 0 |
| 보드 재료 | |
| 유리 에폭시: | FR-4 Tg 135℃, er<5.4.IT-140, ITEQ |
| 최종 포일 외부: | 3온스 |
| 최종 포일 내부: | 3온스 |
| PCB의 최종 높이: | 1.6mm ±0.16 |
| 도금 및 코팅 | |
| 표면 마감 | HASL 6.25um |
| 솔더 마스크 적용 대상: | 상단 및 하단, 최소 12미크론 |
| 솔더 마스크 색상: | 그린, PSR-2000 GT600D, Taiyo 공급 |
| 솔더 마스크 유형: | LPSM |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 상단과 하단. |
| 구성 요소 범례의 색상 | 흰색, IJR-4000 MW300, Taiyo 공급. |
| 제조업체 이름 또는 로고: | 도체 및 다리가 있는 자유 영역의 보드에 표시 |
| 을 통해 | 도금 스루 홀(PTH) |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
1.4 애플리케이션NS
전력 인버터
AC-DC 전력 변환기
UPS 무정전 전원 공급 장치
랙 마운트 전원 공급 장치
코젤 전원 공급 장치
AC/DC 스위칭 전원 공급 장치
전원 공급 장치 인버터
HVAC 시스템
DC-DC 컨버터
5000와트 인버터
1.5 무거운 구리
일반적으로 공칭 두께가 105μm 이상인 PCB 동박을 두꺼운 동박(표면 처리된 전해 동박 및 압연 동박 포함)이라고 통칭합니다.국내외 PCB 및 동박 제조 산업은 두꺼운 동박을 호칭 두께에 따라 세 가지 유형으로 구체적으로 나누는 데 더 익숙하며 두께가 105μm (≥ 3oz) ~ 240μm 이상인 것을 두꺼운 동박이라고합니다.두께가 300μm 이상인 것을 초후 동박이라고합니다.두께가 600μm 이상인 것을 슈퍼맥스 동박이라고 합니다.
두꺼운 동박과 초두께 동박은 일종의 특수 PCB 동박에 속합니다.기존의 전해 동박(또는 압연 동박) 성능 외에도 고전류 기판의 전도층 또는 고전류 PCB의 내부 코어 냉각 금속층과 같은 특수 성능 및 기타 특수 성능 요구 사항이 있습니다.이러한 특별한 성능 요구 사항은 다운스트림 제품의 적용 조건, 처리 조건 및 기타 측면을 충족하기 위한 것입니다.그것의 응용 성능 요구 사항은 주로 두꺼운 구리의 전도 회로가 고전류를 안정적으로 전달할 수 있고 기판에 부하 된 고전류에 의해 발생하는 높은 열을 더 잘 분산시킬 수 있다는 특성으로 표현됩니다.
최근 몇 년 동안 두꺼운 구리 인쇄 회로 기판의 응용 분야가 확대되고 생산 및 판매가 증가함에 따라 두꺼운 구리 박의 생산 및 판매도 크게 향상되었습니다.통계에 따르면 그 생산 및 판매는 전 세계 전자동박 생산 및 판매의 5~6%를 차지하며, 이는 연간 17,000~20,000톤이다.

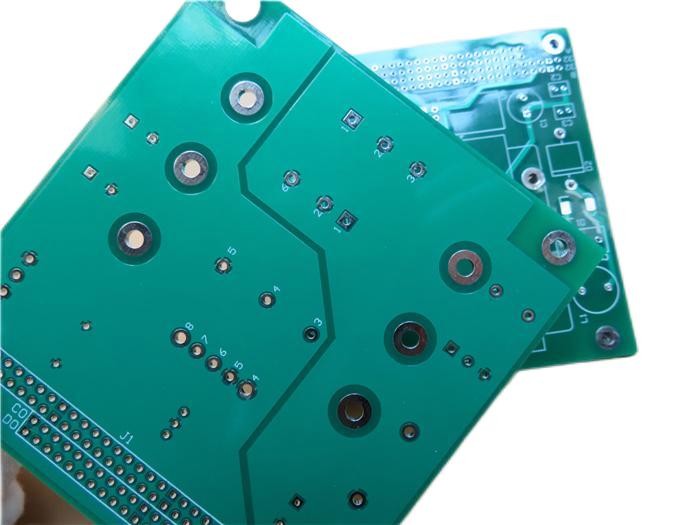

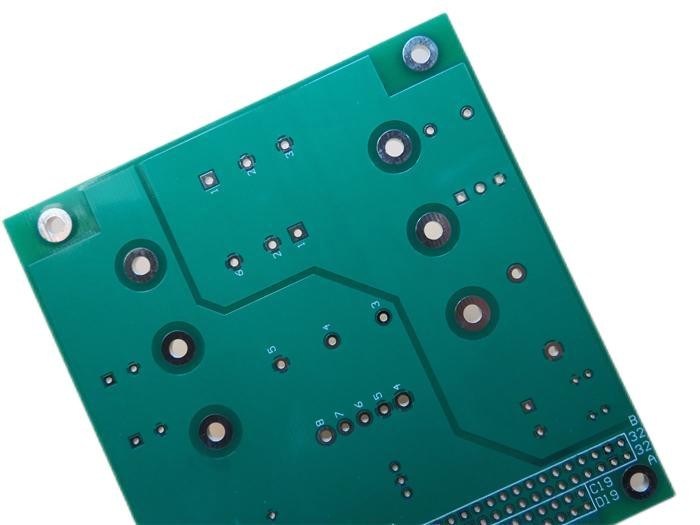

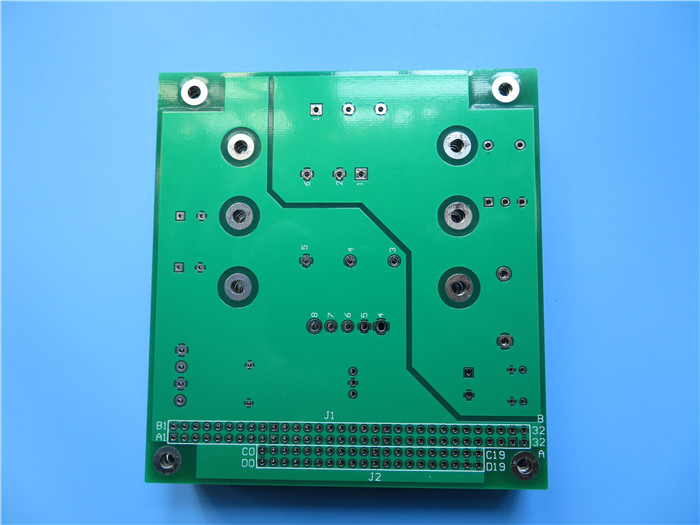

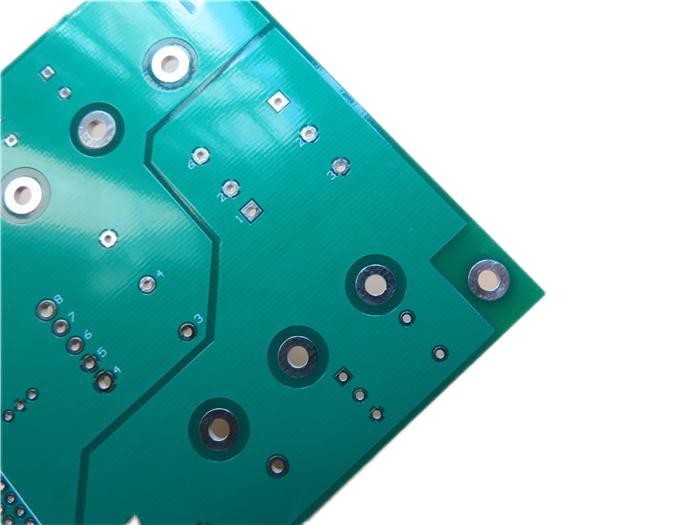

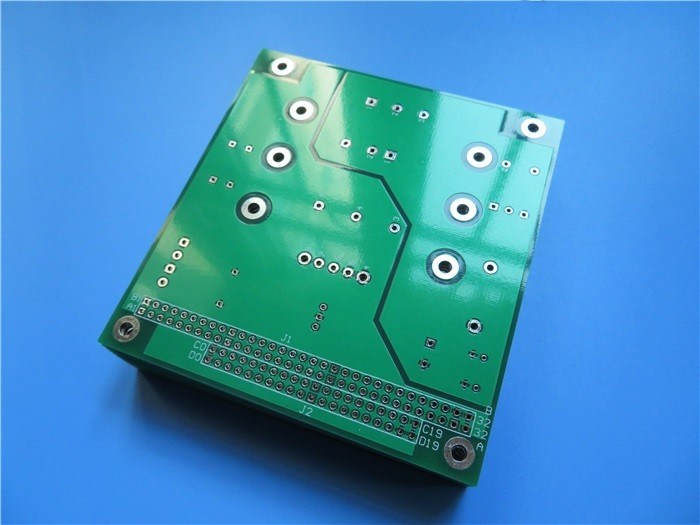

1.6 무거운 구리 PCB의 추가 디스플레이
|
|
