| MOQ: | 1 |
| 가격: | USD 9.99-99.99 |
| 표준 포장: | 진공 |
| 배달 기간: | 10일 |
| 지불 방법: | 전신환, 페이팔 |
| 공급 능력: | 달 당 45000개 부분 |

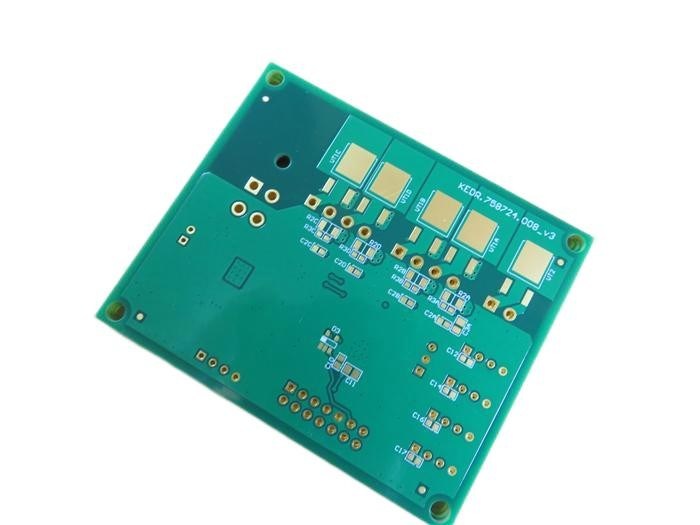

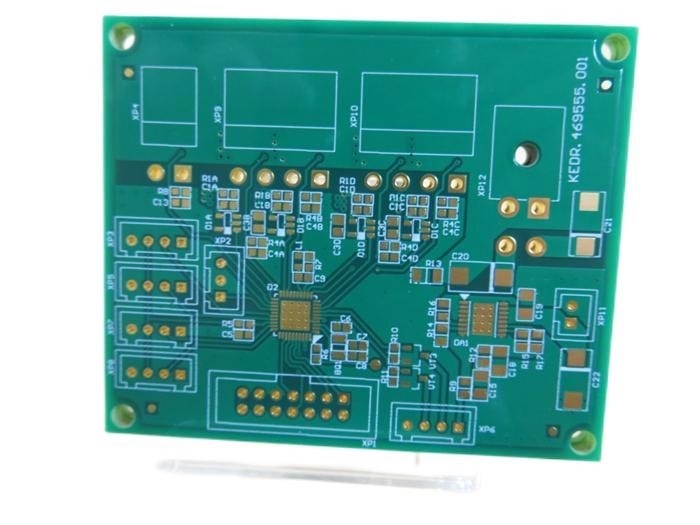

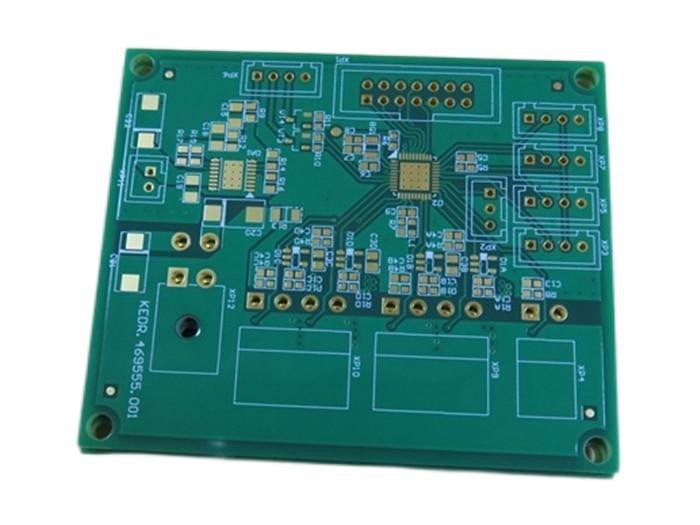

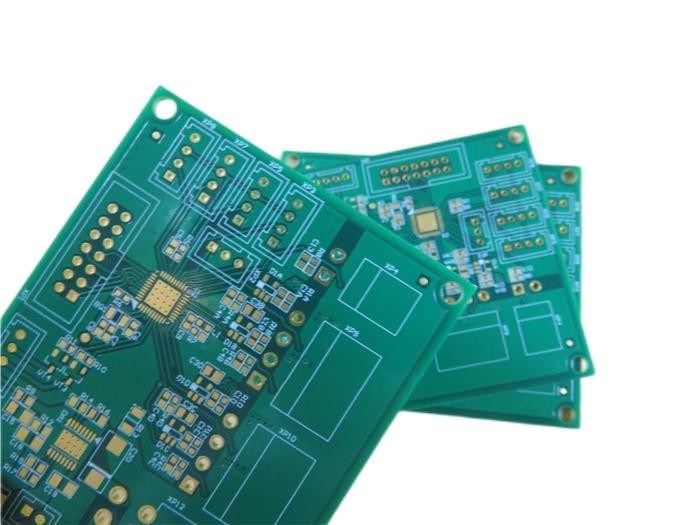

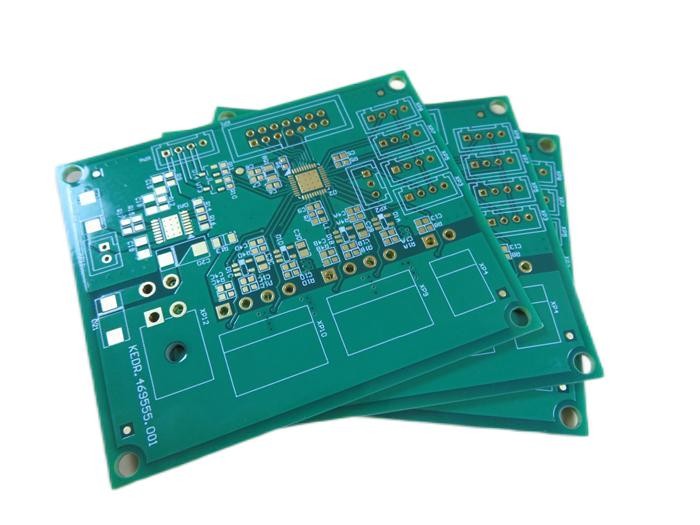

빠른 PCB 빠른 회전 프로토타입 4-층 회로 기판 2oz 및 FR-4 기반 구축 침수 골드
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림 및 매개 변수는 참조 용입니다)
1.1 일반 설명
이것은 Power Supply Switch의 적용을 위해 Tg 150°C의 FR-4 기판에 구축된 빠른 리드 타임이 필요한 다층 PCB 유형입니다.표준 1.60mm 두께의 녹색 솔더 마스크 위의 흰색 실크 스크린이 양면을 덮습니다.이것은 파워 보드이며, 각 레이어는 실제 2oz가 적용되고 더 두꺼운 4마이크로인치의 금이 패드에 도금됩니다.모재는 ITEQ IT-158을 사용하였으며, 전체 기판은 1 up PCB를 공급합니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 25개의 패널은 배송을 위해 포장됩니다.
1.2 기능 및 이점
1. 중간 Tg PCB 뛰어난 내열성을 보여주고 무연 공정에 적합합니다.
2. 매우 낮은 수분 흡수 및 더 나은 CAF 저항;
3. 금은 내산화성 및 방열성이 우수합니다.
4. 금은 긴 보관 시간을 가지고 있으며 진공 백에 1년 이상 보관할 수 있습니다.
5. 경쟁력 있는 가격과 정시 서비스;
6. ISO9001, ISO14001, ISO13485, UL 인증 제조 공장;
7. 18년 이상의 PCB 경험;
8. 고객 불만률: <1%
9. 방문 배송 서비스;
1.삼 PCB 사양
| PCB 크기 | 78x65mm=1PCS |
| 보드 유형 | 다층 PCB |
| 레이어 수 | 4개의 레이어 |
| 표면 실장 부품 | 예 |
| 스루홀 부품 | 예 |
| 레이어 스택업 | 구리 ------- 70um(2oz)+플레이트 탑 레이어 |
| 프리프레그 7628 0.195mm | |
| 구리 ------- 70um(2oz) MidLayer 1 | |
| FR-4 0.2mm | |
| 구리 ------- 70um(1oz) MidLayer 2 | |
| 프리프레그 7628 0.195mm | |
| 구리 ------- 70um(2oz)+플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적 및 공간: | 1181만 / 788만 |
| 최소/최대 구멍: | 0.5mm / 3.5mm |
| 다른 구멍의 수: | 7 |
| 드릴 구멍의 수: | 125 |
| 밀링된 슬롯 수: | 아니요 |
| 내부 컷아웃 수: | 아니요 |
| 임피던스 제어: | 아니요 |
| 금 손가락의 수: | 아니요 |
| 보드 재료 | |
| 유리 에폭시: | FR-4 Tg150℃, er<5.4.IT-158, ITEQ 공급 |
| 최종 포일 외부: | 2온스 |
| 최종 포일 내부: | 2온스 |
| PCB의 최종 높이: | 1.6mm ±0.16 |
| 도금 및 코팅 | |
| 표면 마감 | 침지 금(32.1%) 3µm 니켈 위 0.1µm |
| 솔더 마스크 적용 대상: | 상단 및 하단, 최소 14미크론 |
| 솔더 마스크 색상: | 그린, PSR-2000GT600D, Taiyo 공급. |
| 솔더 마스크 유형: | LPSM |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 상단과 하단. |
| 구성 요소 범례의 색상 | 흰색, IJR-4000 MW300, Taiyo 브랜드 |
| 제조업체 이름 또는 로고: | 도체 및 다리가 있는 자유 영역의 보드에 표시 |
| 을 통해 | 도금된 관통 구멍(PTH), 최소 크기 0.5 mm. |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
1.4 애플리케이션NS
레이더 감지기
멀티플렉서
임베디드 시스템
무선 알람
5G 부스터
주변기기
모바일 모뎀
RF 증폭기
균형 잡힌 믹서
릴레이(자동차 및 산업용)
1.5 빠른 배송 기능
| 유형 | 정상적인 리드 타임(≦1㎡) | 빠른 리드 타임(≦1㎡) |
| 2L | 5 일 | 1 일 |
| 4L | 5 일 | 2일 |
| 6L | 6 일 | 3 일 |
| 8L | 7 일 | 4 일 |
| 10L | 9일 | 6 일 |
| 12L | 10 일 | 6 일 |
| 14L | 13일 | 7 일 |
| 16L | 14 일 | 7 일 |
| 18L | 15 일 | 9일 |
| 20L | 16일 | 10 일 |
| 22L | 17일 | 11일 |
| 24L | 18일 | 12일 |
| 26L | 19일 | 13일 |
| 28L | 20 일 | 14 일 |
| 30L | 21일 | 15 일 |
| 32L | 22일 | 16일 |
| >32개의 레이어 | 보류 중 | 보류 중 |
| 메모: | ||
| 1. 리드 타임은 새로운 주문을위한 것입니다. | ||
| 2.일요일, 공휴일 제외 | ||
| 3. 매일 주문 제한이 있습니다. | ||
| 4. 배송 시간 제외 | ||
| 5. 무거운 구리, 껍질을 벗길 수있는 마스크, 블라인드 / 매장 비아 등과 같은 특수 기술을 제외하십시오. | ||
| 6. 엔지니어링 질문에 대한 커뮤니케이션을 제외합니다. | ||
|
|
