금 손가락 PCB 금도금 가장자리 연결관 회로판 단단한 금 접촉 손가락 PCB

제품 설명

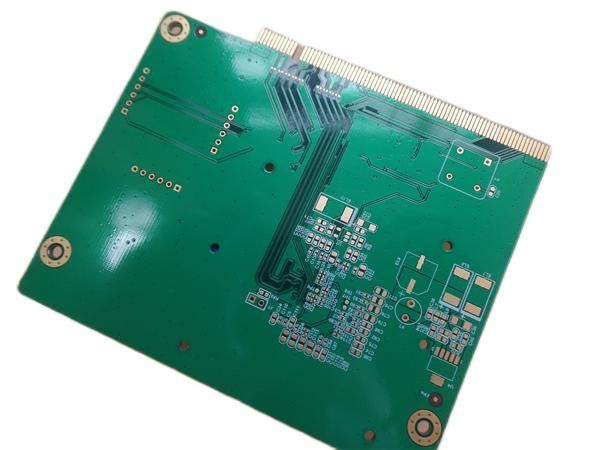

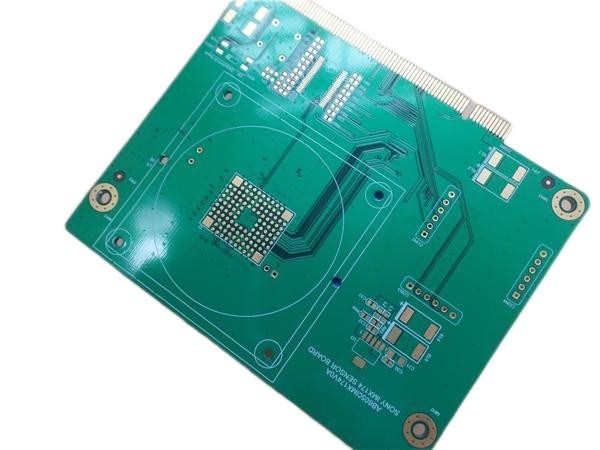

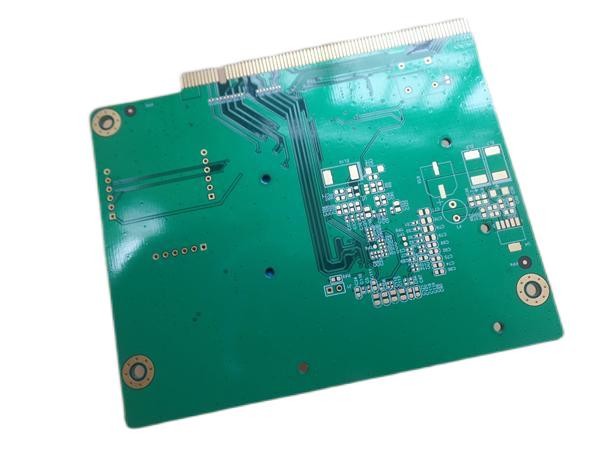

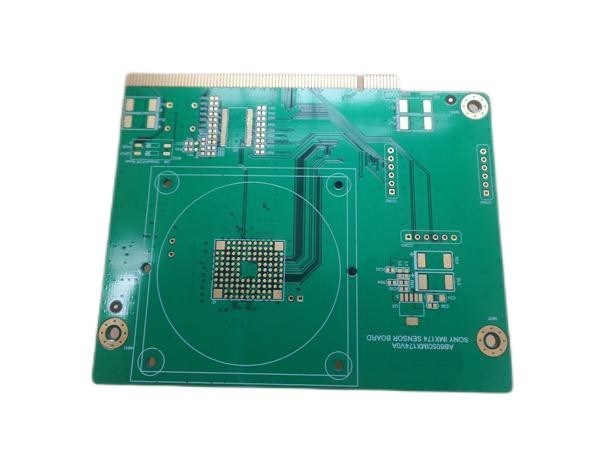

금 손가락 PCB금으로 칠한엣지 커넥터 회로 보드 하드 골드 접촉손가락PCB

(인프린트 회로 보드는 주문제작 제품, 그림과 표시된 매개 변수는 참조를 위한 것입니다)

1.1 일반 설명

이것은 FR-4 기판으로 만들어진 8층 인쇄 회로 보드입니다. Tg 170°C로 모바일 광대역의 적용을 위해.흰색 실크 스크린 (Taiyo) 과 녹색 용접 마스크 (Taiyo) 와 패드 (pad) 에 몰입 금 6 mm 두께. 금 손가락의 80 스트립은 삽입 사용의 가장자리에 있습니다. 기본 재료는 타이완 ITEQ 패널 당 1 PCB를 공급합니다. 그들은 제공 된 게르버 데이터를 사용하여 IPC 6012 클래스 2에 따라 제조됩니다.각 25개의 보드는 운송을 위해 포장되어 있습니다..

1.2 특징 및e적합함

1. 높은 Tg 물질은 산업 및 자동차 응용을위한 장기 신뢰성을 제공하는 우수한 열 신뢰성과 CAF 저항을 보여줍니다.

2금손가락은 접촉 저항을 감소시킵니다.

316000m2 작업실;

4프로토타입에서 대량 생산에 이르기까지 PCB 요구 사항을 충족합니다.

5엄격한 WIP 검사와 모니터링과 작업 지침;

6IPC 클래스 2 / IPC 클래스 3

7ISO9001, ISO14001, ISO13485, UL 인증 제조 공장

8다양한 운송 방법: FEDEX, DHL, TNT, EMS

9MOQ가 없고, 프로토타입과 소량으로 생산하는 데 비용이 낮습니다.

1.3 PCB 사양

1.4신청서

블루투스 송신기

HDMI 스플리터

CCTV 시스템

LED 거리 조명

낮은 소음 증폭기

문 접근 제어 시스템

5G 모바일 핫스팟

멀티커플러

임베디드 시스템 개발

스마트 폰 과 휴대 전화

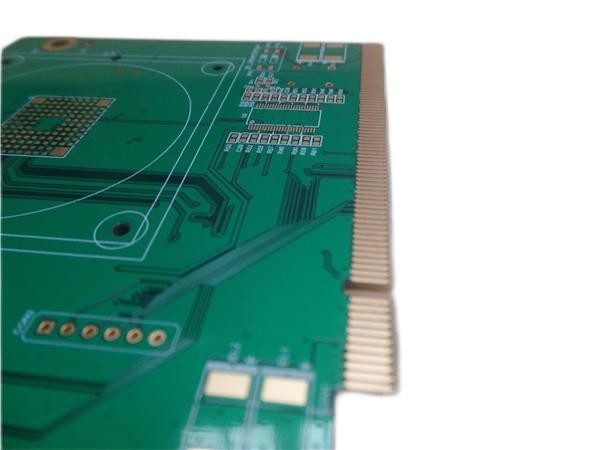

1.5금 손가락 PCB

용도는 두 부분 연결 시스템을 사용하지 않고 보드에 전기 연결을 설정하는 것입니다.니켈 및 금이 조항은금속소금 / 납, 즉, 전해질 퇴적. 접착은 수동 또는 자동으로 수행 될 수 있습니다. 수동 프로세스에서 보드는 금 접착 욕조에 거의 고정되어 있습니다.이것은 접촉 손가락의 줄에 따라 다양한 금 퇴적을 유발합니다.그 결과로 종종 두께 분포가 이루어지며 가장 바깥쪽의 접촉 손가락은 중앙 접촉 손가락보다 두 배나 많은 금을 저장합니다.금장이 방법은 금 두께 변형을 제공하며 ± 5% 또는 더 잘 제어 할 수 있습니다.이것은 모든 접촉 손가락이 프로세스 셀을 통해 보드를 이동 할 때 정확히 같은 방식으로 처리 될 것이기 때문입니다.

엣지 커넥터일반적으로 보드를 용기에 대해 안내하는 슬롯을 갖추고 있습니다 (점유 슬롯) 및 / 또는 보드의 잘못된 삽입을 방지합니다 (극화 슬롯). 일반적으로,PCB 제조업체는 보드 커포팅과 동시에 슬롯을 노선하는 것을 선호합니다.분명히, 이것은 슬롯이 사용 된 라우터 비트보다 약간 더 넓어야합니다.

보드를 용기에 쉽게 삽입하기 위해 연결 장치의 가장자리는 톱니가 있어야 합니다.또한 빗판을 접시에 삽입할 때 접시의 접촉점의 긁힘을 줄이는 장점이 있습니다..
