| MOQ: | 1 |
| 가격: | USD 9.99-99.99 |
| 표준 포장: | 진공 |
| 배달 기간: | 10일 |
| 지불 방법: | 전신환, 페이팔 |
| 공급 능력: | 달 당 45000개 부분 |

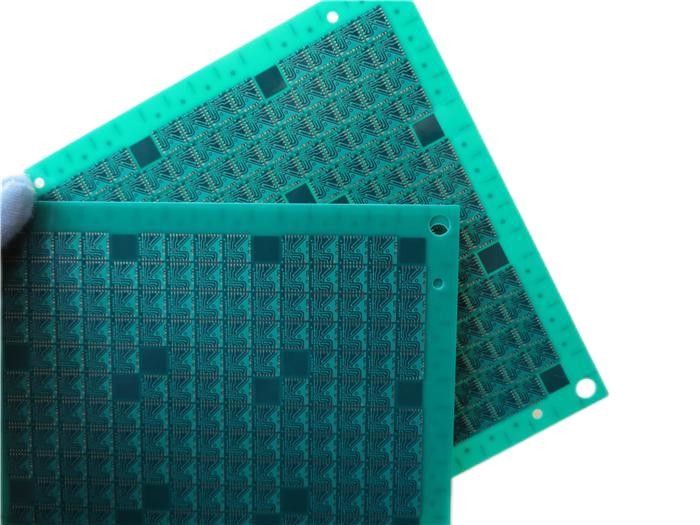

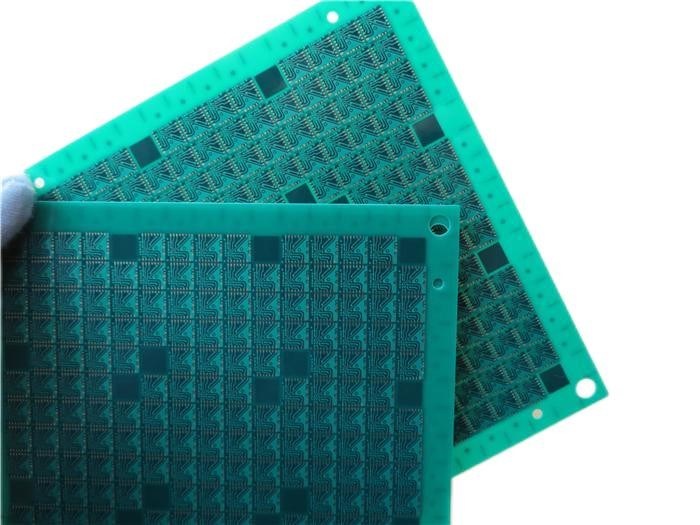

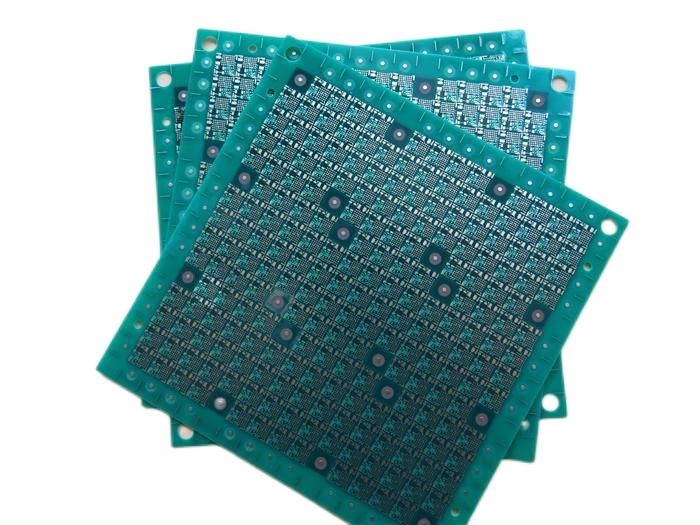

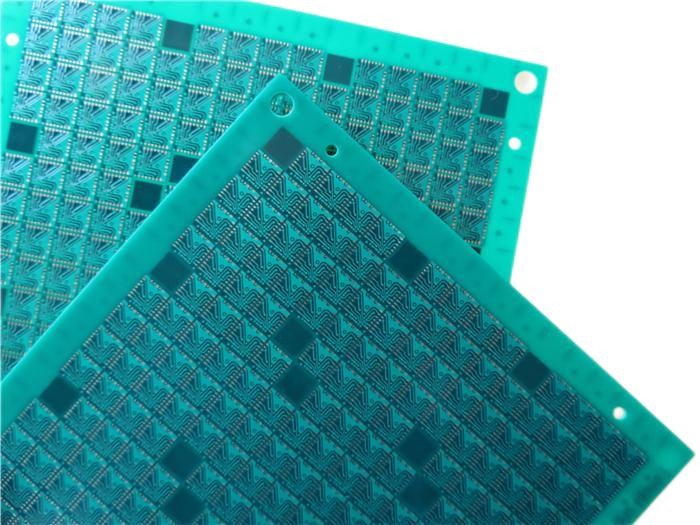

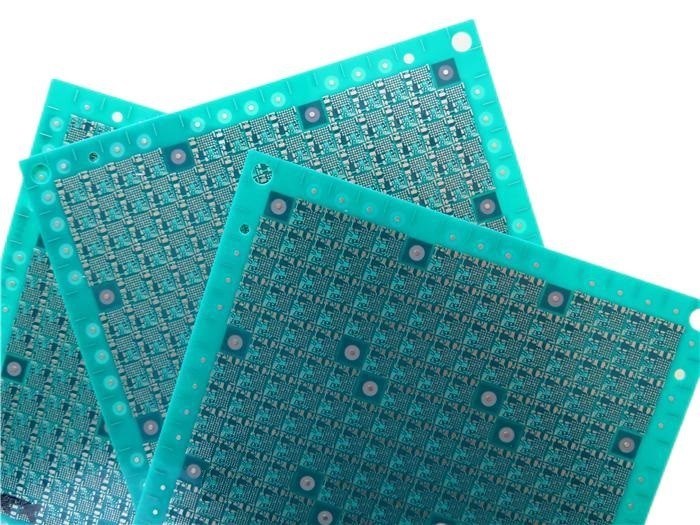

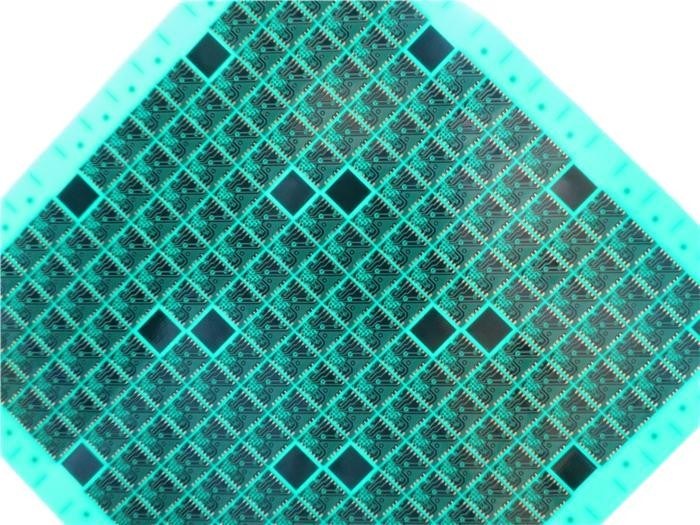

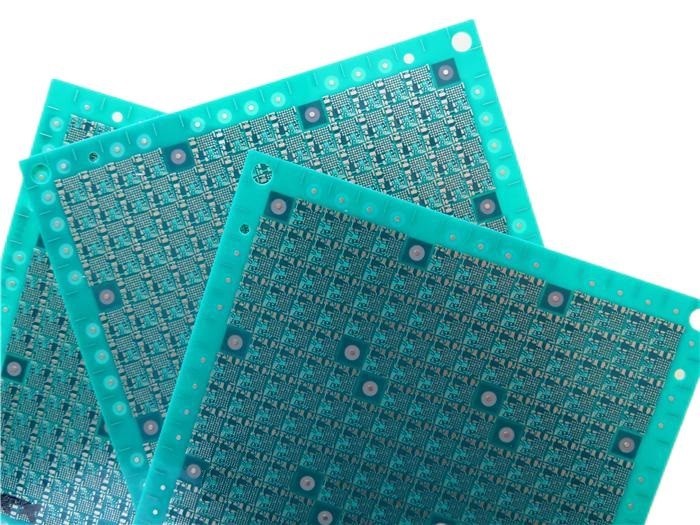

패드 회로판에 있는 채워진 PCB를 통해 GPS 추적을 위한 블라인드 비아가 있는 6개의 레이어에 내장된 0.6mm 다층 PCB
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림 및 매개 변수는 참조 용입니다)
1.1 일반 설명
GPS Tracking 적용을 위해 Tg 135°C의 FR-4 기판에 제작된 6층 초박형 인쇄회로기판입니다.그린 솔더 마스크(Taiyo)의 실크스크린과 패드의 침지 금 없이 두께가 0.6mm에 불과합니다.기본 재료는 패널당 1개의 최대 PCB를 공급하는 대만 ITEQ입니다.0.25mm의 비아는 수지로 채워지고 캡이 씌워집니다(비아 인 패드).제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 50개의 패널은 배송을 위해 포장됩니다.
1.2 기능 및 벤이자형맞다
1. 패드 설계를 통해 전송 라인의 유도성 리액턴스와 용량성 리액턴스를 줄였습니다.
2. 침지 금 마감은 높은 납땜성, 회로 기판의 응력 없음 및 PCB 표면의 오염이 적습니다.
3. 제품 및 제조는 승인된 조직의 인증을 받았습니다.
4. 첫 번째 생산의 적격 제품 비율: >95%;
5. 양산 능력에 대한 프로토타입 PCB 기능;
6. 정시에 배달: >98%;
7. 18년 이상의 PCB 경험;
8. IPC 클래스 2/IPC 클래스 3
1.3 애플리케이션
LED 조명
인터콤 시스템
휴대용 와이파이 라우터
GSM 추적기
상업용 LED 조명
모뎀 와이파이 4G
하니웰 액세스 제어
전자 액세스 제어
오디오 주파수 증폭기
파일 서버
1.4 PCB 사양
| PCB 크기 | 100x103mm=1PCS |
| 보드 유형 | 다층 PCB |
| 레이어 수 | 6개의 레이어 |
| 표면 실장 부품 | 예 |
| 스루홀 부품 | 아니요 |
| 레이어 스택업 | 구리 ------- 18um(0.5oz)+플레이트 TOP CS |
| 4mil 프리프레그 | |
| 구리 ------- 18um(0.5oz) GND 평면 | |
| 4mil FR-4 | |
| 구리 ------- 18um(0.5oz) PWR 평면 | |
| 4mil 프리프레그 | |
| 구리 ------- 18um(0.5oz) PWR 평면 | |
| 4mil FR-4 | |
| 구리 ------- 18um(0.5oz) SIG | |
| 4mil 프리프레그 | |
| 구리 ------- 18um(0.5oz) BOT PS | |
| 기술 | |
| 최소 추적 및 공간: | 3mil/3mil |
| 최소/최대 구멍: | 0.22/3.50mm |
| 다른 구멍의 수: | 25 |
| 드릴 구멍의 수: | 2315 |
| 밀링된 슬롯 수: | 0 |
| 내부 컷아웃 수: | 0 |
| 임피던스 제어 | 아니요 |
| 보드 재료 | |
| 유리 에폭시: | FR-4, ITEQ IT140 TG>135, er<5.4 |
| 최종 포일 외부: | 1 온스 |
| 최종 포일 내부: | 0.5oz |
| PCB의 최종 높이: | 0.6mm ±0.1 |
| 도금 및 코팅 | |
| 표면 마감 | 침지 금 0.025µm 위 3µm 니켈(14.4% 면적) |
| 솔더 마스크 적용 대상: | 상단 및 하단, 최소 12미크론 |
| 솔더 마스크 색상: | 그린, 타이요 PSR-2000 GT600D |
| 솔더 마스크 유형: | LPSM |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 실크스크린이 필요하지 않습니다. |
| 구성 요소 범례의 색상 | 실크스크린이 필요하지 않습니다. |
| 제조업체 이름 또는 로고: | 실크스크린이 필요하지 않습니다. |
| 을 통해 | 도금된 관통 홀(PTH), 블라인드 비아 및 CS 및 PS의 비아 캡핑, 비아가 보이지 않습니다. |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059"(0.15mm) |
| 보드 도금: | 0.0030"(0.076mm) |
| 드릴 공차: | 0.002"(0.05mm) |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
1.5 비아 인 패드(VIP)
현재 회로 기판은 점점 더 조밀해지고 상호 연결되고 있으며 구멍을 연결하는 이러한 와이어와 패드를 위한 공간은 더 이상 없습니다.따라서 이러한 맥락에서 패드에 구멍을 뚫는 과정은 역사적인 순간에 발생합니다.간단히 말해서, 도금이 된 비아 홀은 스크린 리크 방식을 통해 절연 수지로 막거나 채우고 건조, 연삭 및 전기 도금하여 PCB의 전체 표면을 구리로 코팅하고, 더 긴 비아 홀을 볼 수 있습니다.
비아 인 패드의 효과는 전자 제품의 전기적 성능 및 신뢰성 향상, 신호 전송 와이어 단축, 전송 라인의 유도성 리액턴스 및 용량성 리액턴스 감소, 내부 및 외부 전자기 간섭 감소와 같은 매우 분명합니다.
비아 인 패드의 기본 과정을 살펴보자.
|
|
