I-Tera® MT40 초저손실 라미네이트 – 캐슬레이티드 엣지 더블 레이어 PCB

제품 설명

1자료의 전반적인 설명I-Tera® MT40 (이솔라)

I-Tera® MT40는 Isola Group의 매우 낮은 손실과 고성능의 변형된 에포시/FR-4 樹脂 시스템이며, E-글라스 직물으로 강화되었습니다. It is specifically engineered for high-speed digital and RF/microwave printed circuit designs where standard FR-4 falls short but PTFE or hydrocarbon materials are cost-prohibitive or difficult to process .

주요 재료 특성

2자료 데이터 시트 (I-Tera MT40)

참고: Dk/Df 값은 W 대역 (75~110 GHz) 의 주파수까지 -55°C에서 +125°C까지 안정적입니다.

표준 사용 가능성

3맞춤형 PCB ∙ 칸막이가 있는 이중층 I-Tera MT40

이 이중층 보드는 고주파 재료 가공, HVLP 구리 포일 선택, 모듈 애플리케이션을 위한 캐슬레이드 엣지 제조를 처리할 수 있는 우리의 능력을 보여줍니다.

기본 사양

껍질이 껍질이 되는 껍질

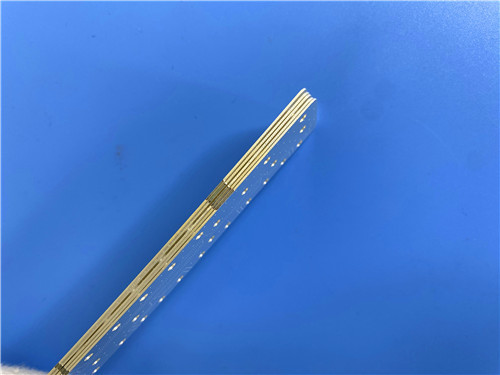

캐스텔레이트 된 구멍은 보드 가장자리를 따라 반 구멍으로 접착되어 용접 모듈 연결을 위해 설계되었습니다.그들은 광학적으로 검사 할 수있는 가시적인 용접 필레트를 제공합니다. LGA (토지 네트워크 배열) 연결보다 중요한 품질 장점입니다..

HDI 및 연속 라미네이션 능력

I-Tera MT40는 HDI 마이크로 비아 건설 및 순차 라미네이션 프로세스를 지원합니다.여러 압축 주기에 따른 차원 안정성 玻璃 강화 구조의 직접적인 이점으로 PTFE에 비해 생산에서 PTFE 대안보다 더 예측이 가능합니다..

4이 디자인을 위해 왜 MT40을 사용했나요?

응용 분야

• RF/마이크로파 모듈
• 5G 소형 셀 / 베이스 스테이션
• 자동차 레이더 센서
• 고속 디지털 모듈
• 사물인터넷 / 무선 모듈
• 의료기기

Q1: I-Tera MT40가 표준 FR-4와 어떻게 다른가?
A: I-Tera MT40는 Dk (3.45 대 ~ 4.5) 와 Df (0.0031 대 ~ 0.015 ∼ 0.020) 를 현저히 낮추고, Tg (215°C 대 170 ∼ 180°C) 를 더 높게 제공합니다.그리고 온도와 주파수에서 안정적인 Dk FR-4 프로세스 호환성을 유지하면서.

Q2: I-Tera MT40는 PTFE 물질과 같은 특별한 처리가 필요합니까?
A: 아닙니다. PTFE와 달리, I-Tera MT40는 구멍을 준비하기 위해 나트륨 에치 또는 플라스마 디스메어 (plasma desmear) 를 필요로 하지 않습니다. 표준 FR-4 제조 기술을 사용하여 처리됩니다.

Q3: 왜 이 디자인에 HVLP 구리 필름을 선택 했습니까?
A: HVLP (VLP2) 구리는 ≤2.5 μm의 표면 거칠성 (Rz JIS) 을 가지고 있으며, 높은 주파수에서 전도자 손실을 줄입니다.HVLP는 표준 HTE 필름보다 강력하게 선호됩니다..

Q4: 캐슬레이트된 가장자리는 무엇이며 왜 사용됩니까?
A: 캐스텔레이트 된 가장자리는 보드 가장자리를 따라 반 구멍으로 덮여있어 용접 모듈 연결을 가능하게합니다.그들은 광학적으로 검사 할 수있는 가시적인 용접 필레트를 제공합니다 LGA 연결에 비해 중요한 품질 장점.

Q5: 캐스텔레이트 된 구멍의 최소 드릴 지름은 무엇입니까?
A: 최소 0.6mm가 권장되며, 0.8~1.0mm는 수동 용접 재작업에 선호됩니다. 라우팅 절개는 각 뚫린 구멍의 정확한 중심을 통과해야합니다.

Q6: Immersion Silver는 RF 애플리케이션에 적합합니까?
A: 예. Immersion Silver는 낮은 접촉 저항, 우수한 용접성, 그리고 니켈 장벽 층이 없으므로 RF/마이크로 웨브 애플리케이션에 이상적입니다.

Q7: 다른 재료와 I-Tera MT40의 CTE 호환성은 무엇입니까?
A: I-Tera MT40는 하이브리드 PCB 구조를 위해 Astra MT77 및 Tachyon 100G와 열 및 차원적으로 호환됩니다. 이 CTE 호환성은 문서화되고 의도적입니다.

Q8: I-Tera MT40는 UL 인증을 받았나요?
A: 예. I-Tera MT40는 UL 파일 번호 E41625을 가지고 있으며 94V-0 연화성 등급입니다.

저희와 연락

중국에 기반을 둔 전문 PCB 공급업체로서, 우리는 광범위한 경험을 가지고 있습니다아이솔라 I-테라 MT40, 고주파 재료, 그리고 첨단 가장자리 기능 (제장 구멍, 가장자리 접착)

우리는 다음과 같은 서비스를 제공합니다.

• 완전한 재료 추적성 (Isola의 인증서)
• 낮은 손실 성능을 위한 HVLP 구리 필름 옵션
• ±0.05mm의 등록 정확도로 가공된 캔슬링 엣지
• 몰입 은 / ENIG / 당신의 요구 사항에 따라 다른 마무리
• 빠른 돌기 프로토타입 및 대량 생산
• 상세한 보고와 함께 임페던스 테스트 (TDR)

기술 조회, 스택 업 검토 또는 제안 요청에 대해서는 판매 팀과 직접 연락하십시오. 우리는 RF / 마이크로 웨브 및 고속 디지털 모듈 프로젝트를 지원 할 준비가되어 있습니다.
