고주파 TMM13i Dk 12.85 마이크로파 세라믹 열경화성 폴리머 복합 재료 및 맞춤형 2층 PCB

제품 설명

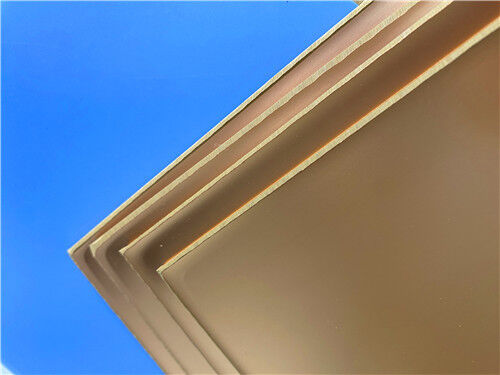

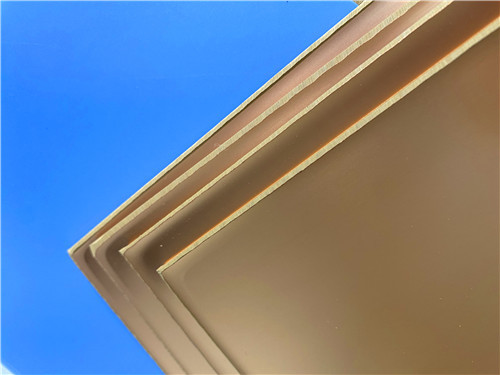

1. TMM13i 자료 개요

로저스 TMM13i는 고 신뢰성 플래티드-더-홀 (PTH) 스트립 라인 및 마이크로 스트립 애플리케이션을 위해 설계된 동위성 열성 마이크로 웨이브 라미네이트입니다. It is a ceramic-filled hydrocarbon thermoset polymer composite that combines many of the desirable electrical and mechanical properties of ceramic substrates with the processing convenience of traditionalPTFE 기반의 마이크로 웨브 라미네이트- 전문적인 생산 기술 없이

2주요 장점 및 혜택

TMM13i는 성능과 처리 가능성의 독특한 조합을 제공하여 까다로운 마이크로 웨브 애플리케이션에 이상적인 선택입니다.

안정적인 높은 Dk (12.85 ± 0.35):원자회로 소형화 및 광범위한 응용 분야에서 단일 재료 시스템 설계에 이상적입니다.

낮은 분산 요인 (0.0019 @ 10 GHz):마이크로파 주파수에서 낮은 삽입 손실과 높은 신호 무결성을 보장합니다.

우수한 열 안정성: 극저 TCDk (-70 ppm/°K) 는 온도 변동에도 불구하고 일관된 전기 성능을 보장합니다.

구리와 일치하는 CTE (19/19/20 ppm/°C):구리의 열 팽창과 일치하고, 뚜렷하게 장장 구멍 신뢰성을 향상시키고, 에치 수축을 줄입니다.

우수한 기계적 특성:크리프와 차가운 흐름을 견디고, 장기적인 차원 안정성을 보장합니다.

화학 저항성:일반적인 PCB 에치먼트와 용매를 견딜 수 있어 제조 손상을 최소화합니다.

단순화된 처리:많은 PTFE 기반 재료와 달리 전극화 된 접착 전에 나트륨 나프탄트 처리가 필요하지 않습니다.

열성 樹脂 시스템:가열할 때 부드럽지 않아 패드 리프팅이나 기판 변형 없이 신뢰성 있는 와이어 결합이 가능합니다.

높은 열전도:전통적인 PTFE/세라믹 라미네이트의 약 두 배로, 전력 회로에서 효율적인 열 방출을 촉진합니다.

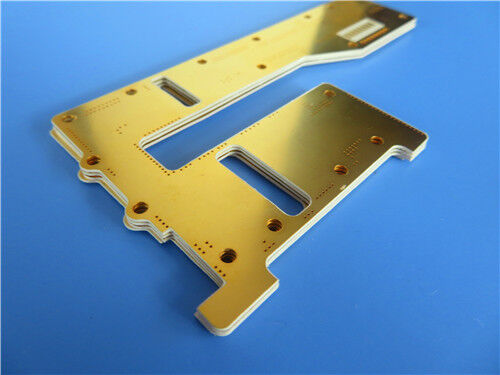

3. TMM13i에 맞춤 2층 PCB 솔루션

TMM13i의 특별한 특성을 활용하여, 우리는 다음과 같은 정밀 엔지니어링 2층 딱딱한 PCB 솔루션을 제공합니다..

PCB 제작 세부 사항

디자인 및 제조 하이라이트:

정밀 패턴:5/8 밀리트레스/스페이스와 0.25 밀리미터 미크로 비아를 지원함으로써, 우리의 프로세스는 밀도가 높고 고주파 회로 레이아웃을 수용합니다.

최적화된 스택업:양쪽에서 35μm 구리와 결합된 0.508mm 기판 두께는 제어 된 임피던스 설계 (예를 들어, 50Ω 마이크로 스트립 또는 스트립 라인) 를위한 훌륭한 기초를 제공합니다.

신뢰할 수 있는 연결:Immersion Gold 마감은 평평하고 산화 저항성, 고소름성 표면을 제공하여 강력한 구성 요소 부착 및 와이어 결합 성능을 보장합니다.

엄격한 품질 관리모든 보드는 100% 전기 테스트를 받고 IPC-Class-2에 따라 제조되며 일관된 품질과 현장 신뢰성을 보장합니다.

4전형적인 응용 프로그램

TMM13i의 전기적 안정성과 기계적 견고함의 조합은 다음 응용 분야에 이상적입니다:

RF 및 마이크로파 회로: 전력 증폭기, 결합기, 필터 및 결합기.

위성 통신 시스템: 고주파 신호 처리 모듈.

안테나 시스템: GPS 안테나, 패치 안테나, 단계 배열 안테나

시험 및 측정: 칩 테스트기와 RF 프로브 인터페이스.

첨단 부품: 다이 일렉트릭 포라라이저, 렌즈, 빔 형성 네트워크.

5결론

전문 고주파 PCB 공급업체로서 우리는 로저스 TMM13i의 첨단 재료 성능을전 세계 고객들에게 높은 신뢰성 있는 회로 솔루션우리의 2층 PCB 제공은 전압 안정성, 열 관리, 기계적 강도에서 TMM13i의 장점을 완전히 활용합니다.설계가 가장 까다로운 성능 요구 사항을 충족하는지 확인합니다..

우리는 무선 통신, 항공우주 및 RF 시스템에서 혁신을 지원하기 위해 최선을 다합니다. 기술적 문의, 샘플 또는 대량 주문을 위해 오늘 저희에게 연락하십시오.우리는 당신의 다음 고주파 프로젝트에서 당신과 협력하기를 기대합니다..
