F4BM245 DK2.45 PTFE 유리섬유 라미네이트 제조 ED 구리 엽으로 된 2층 PCB

제품 설명

1. F4BM245 소개

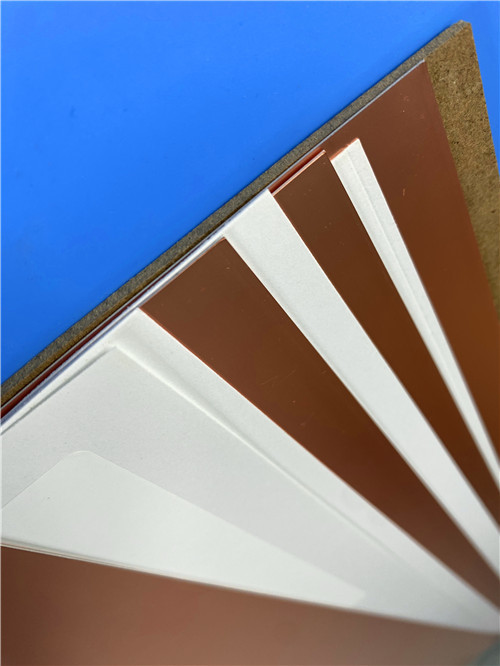

F4BM245는 Taizhou Wangling Insulation Material Factory에서 제조한 고성능 PTFE 유리 섬유 라미네이트입니다. 엄격한 공정 제어 하에 유리 섬유 천, 폴리테트라플루오로에틸렌(PTFE) 수지 및 PTFE 필름을 결합하는 과학적으로 제형화된 공정을 통해 생산됩니다. 이전 F4B 시리즈에 비해 F4BM245는 유전 손실이 낮고 절연 저항이 높으며 안정성이 향상되는 등 전기적 성능이 크게 향상되어 유사한 외국 제품을 안정적으로 대체할 수 있습니다.



F4BM 시리즈는 2.17에서 3.0까지 넓은 범위의 유전 상수를 제공하며, 맞춤형 Dk 옵션을 사용할 수 있습니다. F4BM245는 특히 2.45의 유전 상수를 특징으로 하며, 낮은 손실, 치수 안정성 및 비용 효율성 간의 최적의 균형을 제공합니다.구리 포일 옵션





F4BM 및 F4BME 변형은 동일한 유전층을 공유하지만 구리 포일 선택이 다릅니다.

변형

구리 포일 유형	주요 특징	F4BM245
ED(전기 도금) 구리	PIM 요구 사항이 없는 애플리케이션에 적합하며 비용 효율적입니다.	F4BME245
역방향 처리 포일(RTF) 구리	우수한 PIM 성능(≤ -159 dBc); 더 정확한 라인 제어; 낮은 도체 손실	PTFE 수지와 유리 섬유 천의 비율을 정밀하게 조정함으로써 Wangling은 낮은 손실과 향상된 치수 안정성을 유지하면서 정확한 유전 상수 제어를 달성합니다. Dk 값이 높을수록 유리 섬유 함량이 높아져 치수 안정성이 향상되고 CTE가 낮아지며 온도 드리프트 성능이 향상되고 유전 손실이 약간 증가합니다.



2. 주요 기술 사양 (F4BM245)





속성

테스트 조건	단위	F4BM245 값	유전 상수(일반) @ 10 GHz
10 GHz	—	PTFE + 유리 섬유 천	유전 상수 허용 오차
—	PTFE + 유리 섬유 천	PTFE + 유리 섬유 천	손실 계수(일반) @ 10 GHz
10 GHz	—	PTFE + 유리 섬유 천	손실 계수(일반) @ 20 GHz
20 GHz	—	PTFE + 유리 섬유 천	Dk의 열 계수
-55°C ~ +150°C	ppm/°C	187	박리 강도 (F4BM – 1 oz ED)
—	PTFE + 유리 섬유 천	>1.6	박리 강도 (F4BME – 1 oz RTF)
—	PTFE + 유리 섬유 천	>1.6	체적 저항률
정상 상태	MΩ	≥6×10⁶	표면 저항률
정상 상태	MΩ	≥1×10⁶	전기 강도 (Z축)
5 kV, 500 V/s	kV	>25	파괴 전압 (XY축)
5 kV, 500 V/s	kV	>32	CTE – X축
-55°C ~ +288°C	ppm/°C	187	CTE – Y축
-55°C ~ +288°C	ppm/°C	187	CTE – Z축
-55°C ~ +288°C	ppm/°C	187	열 응력
260°C, 10초, 3회	—	PTFE + 유리 섬유 천	수분 흡수
20±2°C, 24시간	%	≤0.08	밀도
상온	g/cm³	2.22	장기 작동 온도
—	PTFE + 유리 섬유 천	-55 ~ +260	열 전도율 (Z축)
—	PTFE + 유리 섬유 천	0.3	PIM 값 (F4BME만 해당)
—	PTFE + 유리 섬유 천	≤ -159	가연성
—	PTFE + 유리 섬유 천	V-0	재료 구성
—	PTFE + 유리 섬유 천	PTFE + 유리 섬유 천	3. 특징 및 이점





F4BM245는 고주파 회로 설계에 다음과 같은 성능 이점을 제공합니다.

넓은 Dk 범위 (2.17 – 3.0):



다양한 설계 요구 사항을 충족하는 선택 가능하고 맞춤 설정 가능한 유전 상수.낮은 손실 계수:



10 GHz에서 0.0012의 초저 손실은 높은 신호 무결성과 최소 삽입 손실을 보장합니다.RTF 구리가 있는 F4BME 옵션:



까다로운 RF 애플리케이션을 위해 우수한 PIM 성능(≤ -159 dBc), 정확한 라인 제어 및 감소된 도체 손실을 제공합니다.치수 안정성:



최적화된 PTFE 대 유리 섬유 비율은 우수한 치수 안정성과 낮은 열팽창을 제공합니다.낮은 수분 흡수 (≤0.08%):



습한 환경에서도 안정적인 전기적 특성을 유지합니다.방사선 저항 및 낮은 가스 방출:



항공 우주 및 우주 애플리케이션에 적합합니다.UL 94 V-0 가연성 등급:



엄격한 안전 요구 사항을 충족합니다.비용 효율성:



우수한 가격 대비 성능 비율을 갖춘 상업용, 대량 생산.다양한 크기:



재료 활용을 최적화하고 비용을 절감하기 위해 여러 표준 및 맞춤형 패널 크기를 사용할 수 있습니다.4. F4BM245 기반 맞춤형 2층 PCB 솔루션

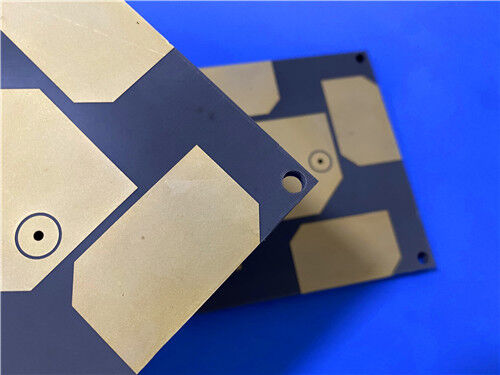

F4BM245의 고급 기능을 활용하여 다음과 같은 정밀 엔지니어링된 2층 경질 PCB 솔루션을 제공합니다. 이 설계는 우수한 전기적 성능과 기계적 안정성이 요구되는 RF, 마이크로파, 레이더 및 위성 통신 애플리케이션에 이상적입니다.

PCB 구성 세부 정보





매개변수

사양	기본 재료
Wangling F4BM245 (ED 구리)	레이어 수
2	완성된 보드 크기
100mm × 80mm (±0.15mm)	완성된 보드 두께
0.6mm	최소 트레이스 / 간격
4 / 5밀	최소 구멍 크기
0.3mm (관통 구멍만 해당; 블라인드 비아 없음)	외부 레이어 구리 무게
1 oz (35μm)	비아 도금 두께
20μm	표면 마감
침지 금 (ENIG)	상단 실크스크린
없음	전기 테스트
없음	전기 테스트
없음	전기 테스트
없음	전기 테스트
배송 전 100%	허용 품질 표준
IPC-Class-2	아트워크 형식
Gerber RS-274-X	글로벌 가용성
전 세계 배송	설계 및 제조 하이라이트





최적화된 두께:



0.508mm(20mil) 코어는 마이크로파 설계를 위한 기계적 강성과 전기적 성능 간의 이상적인 균형을 제공합니다.미세 기능 지원:



4/5mil 트레이스/간격 및 0.3mm 마이크로 비아를 지원하여 밀집된 고주파 회로 레이아웃을 가능하게 합니다.저손실 구리 레이어:



양면에 1 oz(35μm) ED 구리는 RF 신호 전송을 위한 우수한 전도성을 제공합니다.안정적인 상호 연결:



침지 금 표면 마감은 평평하고 산화 방지되며 납땜성이 우수한 표면을 보장하여 견고한 부품 부착을 지원합니다.우수한 PTH 안정성:



20μm 비아 도금과 제어된 Z축 CTE를 통해 PCB는 안정적인 도금 관통 구멍 무결성을 제공합니다.엄격한 품질 관리:



모든 보드는 100% 전기 테스트를 거치며 IPC-Class-2 표준에 따라 제조되어 일관된 품질과 성능을 보장합니다.5. 일반적인 응용 분야





F4BM245는 다양한 RF 및 마이크로파 애플리케이션에서 광범위하게 사용됩니다.

마이크로파, RF 및 레이더 시스템: 고주파 신호 처리 모듈.



위상 변환기: 빔포밍 및 위상 배열을 위한 정밀 위상 제어.



전력 분배기, 커플러 및 결합기: 전력 분배 및 결합 네트워크.



피드 네트워크: 안테나 배열을 위한 신호 분배.



위상 민감 안테나 및 위상 배열 안테나: 레이더 및 통신을 위한 안정적인 위상 성능.



위성 통신: 우주 및 지상 기반 위성 장비.



기지국 안테나: 모바일 통신 인프라.



6. 결론





맞춤형 고주파 회로 기판의 전문 공급업체로서, 우리는 상업적으로 이용 가능한 고품질 PTFE 유리 섬유 라미네이트인 Wangling F4BM245의 검증된 성능과 우수한 전기적 및 기계적 특성을 당사의 정밀 제조 역량과 결합하여 세계적 수준의 PCB 솔루션을 제공합니다. 당사의 2층 제품은 F4BM245의 안정적인 유전 특성, 낮은 손실, 치수 안정성 및 비용 효율성을 최대한 활용하여 RF 및 마이크로파 설계가 최적의 성능과 신뢰성을 달성하도록 보장합니다.

레이더 시스템, 위성 통신 장비, 위상 배열 안테나 또는 기지국 인프라를 개발하든 당사의 엔지니어링 팀은 귀하의 프로젝트를 지원할 준비가 되어 있습니다. 기술 상담, 샘플 또는 대량 주문에 대해서는 지금 바로 문의하십시오. 고주파 혁신 분야에서 신뢰할 수 있는 파트너가 되기를 기대합니다.
