1TMM3 라미네이트 소개
로저스 TMM®3는세라믹 제품군 TMM, 탄화수소, 열성 폴리머 복합물 이 물질은 특히 높은 신뢰성 접착 구멍 (PTH) 스트립 라인 및 마이크로 스트립 응용 프로그램에 설계되었습니다.전기 및 기계 성능의 탁월한 균형을 제공합니다..
TMM3 라미네이트많은 바람직한 특성을 결합세라믹 기판∙최고의 다이 일렉트릭 안정성 및 열 관리와 같은 전통적인 PTFE 마이크로 웨브 회로 라미네이트의 처리 편의성그 재료와 일반적으로 연관된 전문적인 생산 기술을 요구하지 않고많은 PTFE 기반 기판과 달리, TMM 라미네이트는 전극화 접착 전에 나트륨 나프타나트 처리가 필요하지 않으며 제조 프로세스를 단순화합니다.
TMM3의 가장 뛰어난 특징 중 하나는 그 열성 樹脂 시스템입니다.부품의 신뢰할 수 있는 와이어 결합이 패드 리프팅이나 기판 변형에 대한 우려없이 회로 흔적을 유발합니다.이 특성, 그 예외적인 기계적 특성과 결합, TMM3는 요구 RF 및 마이크로 웨브 애플리케이션에 이상적인 선택입니다.
2주요 기술 사양 (TMM3)
| 재산 | 방향 | 단위 | 조건 | 시험 방법 | TMM3 값 |
| 다이 일렉트릭 상수 (과정) | Z | ∙ | 10GHz | IPC-TM-650 2.5.5.5 | 3.27 ± 0.032 |
| 다이 일렉트릭 상수 (디자인) | ∙ | ∙ | 8~40 GHz | 차분 단계 길이의 방법 | 3.45 |
| 분산 요인 (과정) | Z | ∙ | 10GHz | IPC-TM-650 2.5.5.5 | 0.002 |
| 열 계수 Dk | ∙ | ppm/°K | -55°C ~ +125°C | IPC-TM-650 2.5.5.5 | 37 |
| 단열 저항 | ∙ | GΩ | C/96/60/95 | ASTM D257 | >2000년 |
| 부피 저항성 | ∙ | MΩ·cm | ∙ | ASTM D257 | 3×109 |
| 표면 저항성 | ∙ | MΩ | ∙ | ASTM D257 | >9×109 |
| 전기력 | Z | V/mil | ∙ | IPC-TM-650 2.5.6.2 | 441 |
| 분해 온도 (Td) | ∙ | °C | ∙ | ASTM D3850 | 425 |
| CTE X 축 | X | ppm/K | 0°C ~ 140°C | ASTM E 831 / IPC-TM-650 2.4.41 | 15 |
| CTE ∙ Y축 | Y | ppm/K | 0°C ~ 140°C | ASTM E 831 / IPC-TM-650 2.4.41 | 15 |
| CTE ∆ Z축 | Z | ppm/K | 0°C ~ 140°C | ASTM E 831 / IPC-TM-650 2.4.41 | 23 |
| 열전도성 | Z | W/m/K | 80°C | ASTM C518 | 0.7 |
| 구리 껍질 강도 (열압 후) | X,Y | 1kg/인치 (N/mm) | 용접 후 플라트 1 온스 EDC | IPC-TM-650 방법 2.4.8 | 5.7 (1.0) |
| 굽기 강도 (MD/CMD) | X,Y | kpsi | A | ASTM D790 | 16.53 |
| 플렉서럴 모듈 (MD/CMD) | X,Y | MPSI | A | ASTM D790 | 1.72 |
| 수분 흡수 (1.27mm / 0.050") | ∙ | % | D/24/23 | ASTM D570 | 0.06 |
| 수분 흡수 (3.18mm / 0.125") | ∙ | % | D/24/23 | ASTM D570 | 0.12 |
| 특수 중력 | ∙ | ∙ | A | ASTM D792 | 1.78 |
| 특정 열 용량 | ∙ | J/g/K | A | 계산 | 0.87 |
| 납 없는 공정 호환성 | ∙ | ∙ | ∙ | ∙ | 네 |
참고: TMM 라미네이트는 0.015 "에서 0.500"까지의 두께로 18" × 12" 및 18" × 24의 표준 패널 크기로 제공됩니다.
3특징 및 이점
TMM3는 고주파 회로 설계에 대한 포괄적인 장점을 제공합니다.
| 특징 | 설명 |
| 넓은 다이 일렉트릭 상수 범위 | 다중 Dk 값에서 사용할 수 있습니다. 특히 3.27 ± 0에서 TMM3032 |
| 낮은 분비 요인 | 0.0020 @ 10 GHz는 낮은 삽입 손실을 보장합니다. |
| Dk의 낮은 열 계수 | +37 ppm/°K는 온도에서 우수한 전기 안정성을 제공합니다. |
| 구리와 일치하는 CTE | 15ppm/K의 X/Y CTE는 신뢰할 수있는 PTH 무결성을 위해 구리와 거의 일치합니다. |
| 높은 열전도성 | 0.70 W/m/K~전통 PTFE/세라믹 라미네이트의 약 2배 |
| 열성 樹脂 시스템 | 열 때 부드러워지지 않습니다. |
| 납 없는 공정 호환성 | 현대적인 조립 프로세스를 지원합니다. |
우수한 기계적 특성:크리프와 차가운 흐름을 견디고, 장기적인 차원 안정성을 보장합니다.
높은 PTH 신뢰성:구리와 일치하는 CTE와 낮은 에치 수축 값은 매우 신뢰할 수있는 접착 된 구멍을 생산 할 수 있습니다.
화학 저항성:PCB 생산에 사용되는 에치먼트 및 용매에 내성이 있으며 제조 손상을 줄입니다.
단순화된 처리:전기가 없는 접착 전에 나트륨 나프타나트 처리가 필요하지 않습니다.
신뢰성 있는 와이어 결합:온도 고정성 樹脂은 필름 결합 중에 패드 리프팅 및 기판 변형을 방지합니다.
부드러운 기판으로 세라믹 같은 성능:세라믹 기판의 바람직한 특징과 부드러운 기판의 처리 편의성을 결합합니다.
다재다능한 클래핑 옵션:1/2 온스 ~ 2 온스 전극에 저장 된 구리 필름 또는 청동 또는 알루미늄 판에 직접 접착되어 있습니다.
4. TMM3에 맞춤 2층 PCB 솔루션

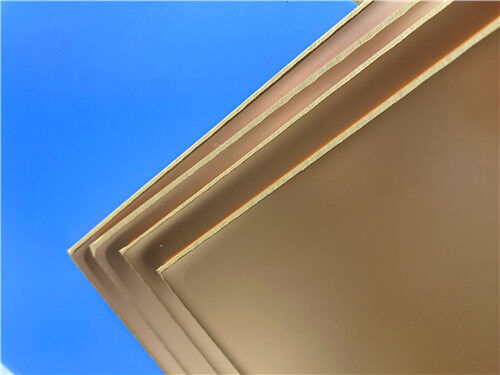

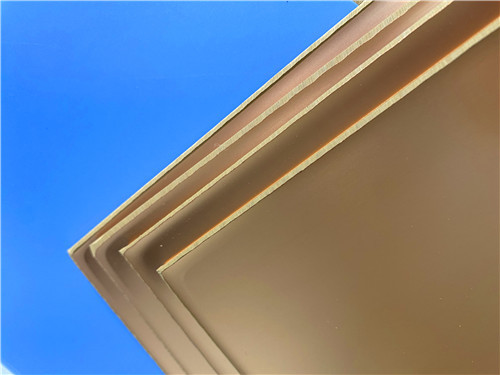

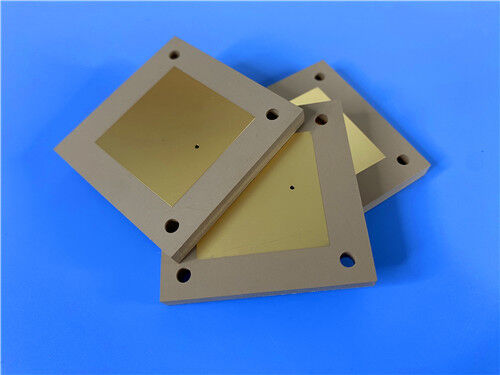

로저스 TMM3의 첨단 특성을 활용하여 다음과 같은 정밀 엔지니어링 2층 딱딱한 PCB 솔루션을 제공합니다.이 디자인은 기계적 안정성과 제어 된 임피던스를 위해 두꺼운 기판을 필요로하는 RF 및 마이크로 웨브 애플리케이션에 이상적입니다..
PCB 제작 세부 사항
| 매개 변수 | 사양 |
| 기본 재료 | 로저스 TMM3 |
| 계층 수 | 2 |
| 완성된 보드 크기 | 48.6 mm × 50.04 mm |
| 완성된 보드 두께 | 20.54mm |
| 최소 추적 / 공간 | 설계 요구 사항에 따라 |
| 최소 구멍 크기 | 2.5mm (단공구만, 맹인 비아스 없) |
| 외층 구리 무게 | 1온스 (35μm) |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | EPIG (전기 없는 팔라디움 몰입 금 ∙ 니켈 없는 금) |
| 최고 실크 스크린 | 아무 것도 |
| 바닥 실크 스크린 | 아무 것도 |
| 최상층 솔더 마스크 | 아무 것도 |
| 바닥 용접 마스크 | 아무 것도 |
| 전기 검사 | 운송 전 100% |
| 승인 된 품질 표준 | IPC-클래스-2 |
| 그림 형식 | 게르버 RS-274-X |
| 전 세계 사용 가능성 | 전 세계 배송 |
디자인 및 제조 하이라이트
두꺼운 기판 설계:2.54 mm (100 mils) 의 이 PCB는 예외적인 기계적 딱딱성을 제공하며, 칩 테스터와 고전력 RF 모듈과 같은 견고한 구조적 지원을 필요로 하는 애플리케이션에 이상적입니다.
고전도 구리층:양쪽에서 1 온스 (35μm) 구리는 RF 신호 전송 및 전력 처리에 탁월한 전도성을 제공합니다.
EPIG 표면 마감:니켈 층이 없는 전자기 없는 팔라디움 몰입 금 (EPIG) 은 니켈과 연관된 자기 성질을 제거하면서 평평하고 고도로 용접 가능한 표면을 제공합니다.신호 무결성이 중요한 고주파 애플리케이션에 이상적입니다..
큰 구멍 용량:연결 장치, 장착 하드웨어 또는 구멍 구성 요소에 대한 최소 2.5mm 구멍 크기를 지원합니다.
신뢰할 수 있는 PTH 인터 커넥트:플래팅을 통해 20μm 및 TMM3의 낮은 Z축 CTE (23 ppm/K) 로 PCB는 열 사이클 조건에서도 탁월한 플래팅-더-홀 신뢰성을 제공합니다.
단순화된 처리:전문적인 생산 기술이 필요하지 않습니다.TMM3은 표준 PWB 프로세스를 사용하여 처리 할 수 있습니다.
엄격한 품질 관리모든 보드는 100% 전기 테스트를 받고 IPC-Class-2 표준에 따라 제조되며 일관된 품질과 성능을 보장합니다.
5전형적인 응용 프로그램
TMM3는 광범위한 RF 및 마이크로 웨브 애플리케이션에서 광범위하게 사용됩니다.
RF 및 마이크로파 회로: 일반용 고주파 회로 설계.
전력 증폭기 및 결합기: 우수한 열 관리를 요구하는 고전력 RF 시스템.
필터와 커플러: 주파수 선택 및 전력 분할 네트워크
위성 통신 시스템: 우주 및 지상 위성 장비.
글로벌 포지셔닝 시스템 (GPS) 안테나: 정밀 항법 및 타이밍 응용 프로그램.
패치 안테나: 콤팩트하고 낮은 프로필 안테나 디자인.
다이 일렉트릭 포라라이저 및 렌즈: 첨단 마이크로 웨브 광학 및 빔 형성 부품.
칩 테스트기: 기계적 안정성과 신호 무결성을 요구하는 고주파 테스트 및 측정 인터페이스.
6결론
고주파 회로보드의 전문 공급업체로서우리는 로저스 TMM3 소파 라미네이트의 검증된 성능을 우리의 정밀 제조 능력과 결합하여 세계 최고 수준의 PCB 솔루션을 제공합니다.우리의 2층 제품들은 TMM3의 안정적인 변압성 특성과 낮은 손실, 구리와 일치하는 CTE, 우수한 열전도,가장 까다로운 RF 및 마이크로파 애플리케이션이 최고 수준의 성능과 신뢰성을 달성하도록 보장합니다..
인공위성 통신 시스템, 전력 증폭기, 칩 테스트기, 또는 첨단 안테나 배열을 개발하든, 우리의 엔지니어링 팀은 여러분의 프로젝트를 지원할 준비가 되어 있습니다.기술 컨설팅, 샘플, 또는 대량 주문, 오늘 저희에게 연락하십시오. 우리는 고주파 혁신에 당신의 신뢰할 수 있는 파트너가 될 것을 기대합니다.
